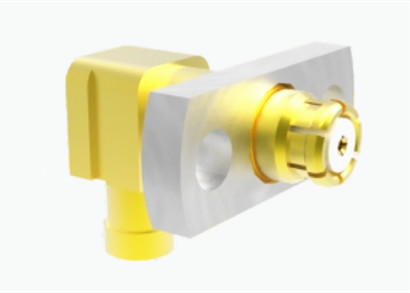

SMP Vrouwelijke rechthoekige RF-aansluiting met 360° vrije draaibank voor CXN3506/MF108A-kabel
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Productnaam: | SMP RF coaxiale connector | Verplaatsing: | Goudplatering |
|---|---|---|---|
| Impedantie: | 50Ω | Certificaat: | ISO-9001-2015 |
| Geslacht: | Vrouwelijke | Lichaamsstijl: | Rechte hoek |
| Levensduur: | 500 cycli | Zet Methode op: | Flankenmontage |
| Markeren: | CXN3506/MF108A kabel SMP RF connector,SMP vrouwelijke rechthoek RF connector |
||
SMP Vrouwelijke rechthoekige RF-aansluiting met 360° vrije draaibank voor CXN3506/MF108A-kabel
SMP RF Connector Inleiding
SMP is een miniatuur push-on RF coaxial connector met kleine afmetingen, lichtgewicht, uitstekende seismische prestaties en een breed werkfrequentiebereik.Het werkt tot 30GHz (onze high-performance SMP connector kan 40GHz bereiken), en de stekker is verkrijgbaar in drie interfaceporten: volledige afslag, beperkte afslag en niet-gedraaide opening (inclusief met remmen).Deze verschillende interface-opties kunnen voldoen aan de behoeften van axiale of radiale beweging tijdens blind paren bij het gebruik van breedbandconnectoren samenHet is geschikt voor installaties die een hoge betrouwbaarheid en modulaire dichtheid vereisen.
Specificatie
Opmerking:De specifieke gegevens van het model zijn gebaseerd op de gegevens in het productdossier.
| Elektrische kenmerken | ||
| Impedantie | 50Ω | |
| Frequentiebereik | DC~40 GHz | |
| Nominale spanning | 170VRMS* | |
| Dielectrieken Spanningsweerstand | 500VRMS* | |
| Isolatieweerstand | ≥ 2000MΩ | |
| Centrale weerstand | Buitenste geleider | Normaal ≤ 2,5 mΩ, afdichting ≤ 4 mΩ |
| Centrale geleider | Normaal≤6mΩ, Afdichting≤26mΩ | |
| VSWR | ≤ 1.3 | |
| Materiaal en mechanische eigenschappen | ||
| Centrale dirigent | Mannelijk | Sn-P Bronzen, verguld |
| Vrouwelijke | Berylliumbrons, verguld | |
| Elastisch contact | Berylliumbronzen | met een gewicht van niet meer dan 50 kg |
| met een breedte van niet meer dan 50 mm | Messing roestvrij staal | Goud geplatte passivatie |
| Isolatoren | Glassinteren/PTFE/PEI | |
| Hermetisch productlekkagepercentage | 1.01325×10-3Pa·cm3/s | |

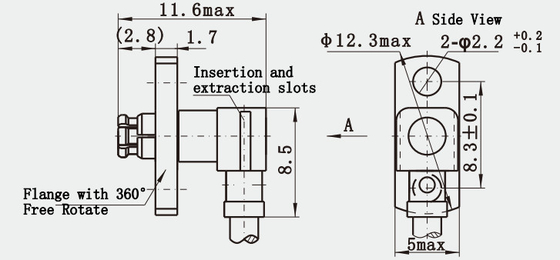

Gedetailleerde tekening vanSMP Vrouwelijke rechthoekige RF-aansluiting met 360° vrije draaibank voor CXN3506/MF108A-kabel:
Kenmerken voor SMP-connector:
1. Push-On-verbindingstype: De SMP-connector heeft een push-on-ontwerp dat snelle en gemakkelijke aansluiting en ontkoppeling mogelijk maakt.
2Diverse interfaces: het biedt drie soorten interfaces: volledige ontspanning, beperkte ontspanning en niet-gedrukt gat (inclusief met remmen), voor verschillende verbindingsvereisten.
3. Snap-in-opties: Naast het push-on-type zijn snap-in-varianten van de SMP-connector beschikbaar, waardoor gebruikers meer keuzes hebben.
Toepassingen:
de SMP-aansluitkabel is ideaal voor toepassingen met een hoge dichtheid op het gebied van radiofrequentie/microgolf vanwege zijn compacte ontwerp, sterke aanpassingsvermogen en handige bediening.De verschillende interfaceporten en het gebruiksvriendelijke druk-op ontwerp maken snelle en betrouwbare verbindingen of ontkoppelingen in verschillende omgevingen mogelijk, die voldoet aan de eisen van moderne high-performance connectiviteitstechnologie.
Productcatalogus:
| RF-kabelsamenstellingen |
| Waaggeleider naar coaxiale adapter |
| Vergrendeling van de verpakking |
| Connector van de serie J30J |
| Mikrogolf-roterende gewrichten |
| RF-adapter |
| SMA/SSMA RF-connector |
| SMP/SSMP RF-connector |
| N-type RF-connector |
| TNC RF-connector |
| MCX/MMCX RF-connector |
| BNC RF ConnectorMillimeter Wave Connectors ((2.4mm, 2.92mm) |
NB:
We hebben meer dan 10.000 soortenSMP-connector, als de aansluiting die u gebruikt niet is gevonden, neem dan contact met ons op met uw detailsIk ben.
