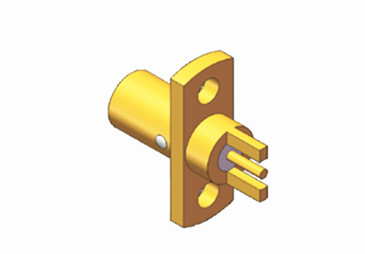

SMP Full Detent RF Connector 2.79in Interface 500VRMS* Nominale Spanning

SMP Full Detent RF Connector 2.79in Interface 500VRMS* Rated Voltage
SMP Full Detent RF Connector 2.79in Interface 500VRMS* Rated Voltage SMP Full Detent RF Connector 2.79in Interface 500VRMS* Rated Voltage

Grote Afbeelding :  SMP Full Detent RF Connector 2.79in Interface 500VRMS* Nominale Spanning Beste prijs

Productdetails:
Plaats van herkomst: China
Merknaam: ELT (Elite)
Certificering: ISO-9001-2015
Modelnummer: SMP-JFD88-F
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 100pcs
Prijs: negotiable
Verpakking Details: Standaard de Uitvoerkarton
Levertijd: Binnen 5-7 werkdagen (voor voorraden)
Betalingscondities: T/T, Western Union, L/C
Levering vermogen: 1000000 stukken per maand
Contact
Gedetailleerde productomschrijving
Naam van het product: SMP RF coaxiale connector De Stijl van het schakelaarlichaam: Rechte/rechthoek
Impedantie: 50Ω Certificaat: ISO-9001-2015
Duurzaamheid: 500 cycli Materiaal: Messing/roestvrij staal
Zet Methode op: 2 de gatenflens zet op Geslacht: Mannen/vrouwen
Markeren:

Kasseroom RF-mannelijke connector

,

SMP Full Detent RF connector

,

500VRMS RF-connector

SMP-serie 2-holes mannelijke flens RF-connector met volledige afsluiting en diepe 2,79 inch interface



SMP RF Connector Inleiding

De SMP-interface is een compacte connector, die op dezelfde schaal meet als MMCX-connectoren, maar met een frequentiebereik van DC tot 40 GHz.Deze interconnect-serie maakt gebruik van drijvende vrouwelijke-tot-vrouwelijke adapters (meestal aangeduid als kogels) voor stapelplaten uitgerust met SMP mannelijke PCB-connectorenDe duurzame structuur en het vermogen om te voldoen aan radiale en axiale onregelmatigheden maken blinde interconnectieoplossingen mogelijk.De SMP-interface wordt gewoonlijk gebruikt in geminiaturiseerde hoogfrequente coaxiale modules.

Kenmerken en voordelen

  • Frequentiebereik: DC - 40 GHz
  • Industriestandaard volgens MIL-STD-348
  • Goudgeplatte en gepassiveerde roestvrij staal
  • Koppeling op druk- of knopslag
  • Man en vrouw, rechte en rechterhoek keuze
  • Normaal type en hermetische afdichtingen Flanken bevestiging & Draad-in bevestiging keuze
  • De stekker heeft drie interfaces: volledige afslag, beperkte afslag en gladde afvoer (inclusief met remmen).
  • Op maat gemaakte connectoren beschikbaar

Specificatie

Elektrische kenmerken
Impedantie 50Ω
Frequentiebereik DC~40 GHz
Nominale spanning 170VRMS*
Isolatieweerstand ≥ 2000MΩ
Dielectrieken Spanningsweerstand 500VRMS*

Centrale weerstand



 Buitenste geleider Normaal ≤ 2,5 mΩ, afdichting ≤ 4 mΩ
Centrale geleider Normaal≤6mΩ, Afdichting≤26mΩ
VSWR ≤ 1.3



Materiaal en mechanische eigenschappen
Centrale dirigent Mannelijk Sn-P Bronzen, verguld
Vrouwelijke Berylliumbrons, verguld
Elastisch contact Berylliumbronzen met een gewicht van niet meer dan 50 kg
met een breedte van niet meer dan 50 mm Messing roestvrij staal Goud geplatte passivatie
Isolatoren Glassinteren/PTFE/PEI
Hermetisch productlekkagepercentage 1.01325×10-3Pa·cm3/s

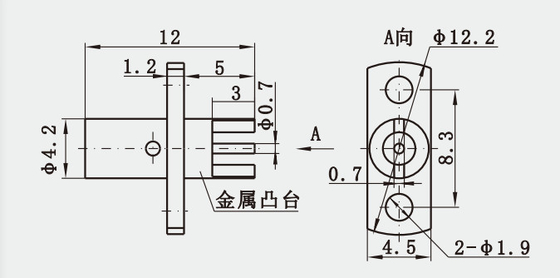

Gedetailleerde tekening van

SMP-serie 2-holes mannelijke flens RF-connector met volledige afsluiting en diepe 2,79 inch interface:

SMP Full Detent RF Connector 2.79in Interface 500VRMS* Nominale Spanning 0

Modelnummer
Interface-stijl
 Notitie
SMP-JFD89
Beperkte vrijlating

SMP-JFD97G Beperkte vrijlating
SMP-JFD98G Beperkte vrijlating
SMP-JFD101 Beperkte vrijlating



Toepassingen

Draadloze communicatie: RF-coaxialconnectoren worden veel gebruikt in draadloze communicatiesystemen, zoals mobiele basisstations, satellietcommunicatieapparatuur en radarsystemen.Ze worden gebruikt om zenders te verbinden, ontvangers en antennes voor signaaloverdracht en -distributie.





NB:
We hebben meer dan 10.000 soortenSMP-connector, als de aansluiting die u gebruikt niet is gevonden, neem dan contact met ons op met uw detailsIk ben.
