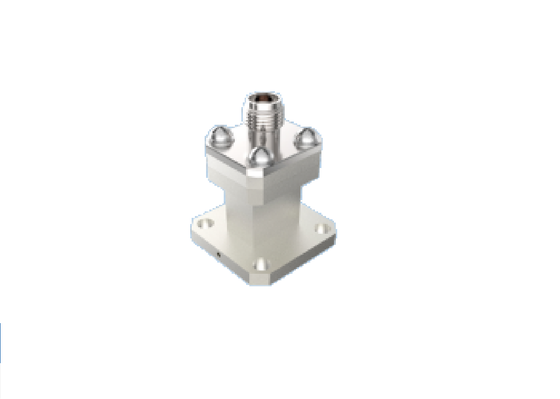

WR28 BJ320 Eindlanceringsgolfgeleider naar 2,92 mm K-type coaxiale adapter 26,4 GHz-38 GHz Ka-band Lucht- en ruimtevaartkwaliteit RF-golfgeleider Coax-overgangsconnector

Grote Afbeelding : WR28 BJ320 Eindlanceringsgolfgeleider naar 2,92 mm K-type coaxiale adapter 26,4 GHz-38 GHz Ka-band Lucht- en ruimtevaartkwaliteit RF-golfgeleider Coax-overgangsconnector Beste prijs

Productdetails:

Plaats van herkomst:	Xi'an, China
Merknaam:	ELT
Certificering:	ISO 9001, ISO14001
Modelnummer:	BTZH-H1J-3

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	MOQ 10pcs
Prijs:	Depending on the quantity
Verpakking Details:	1 stuks per plastic zak; 100 stuks per doos
Levertijd:	8-12 weken na ontvangst van de betaling
Betalingscondities:	T/T of LC
Levering vermogen:	Als Vereisten

Contact

Gedetailleerde productomschrijving

Productnaam:	WR28 naar coaxiale 2,92 mm RF-connector	model:	BTZH-H1J-3
Frequentiebereik:	26,4GHz~38GHz	Centrale dirigent:	Koperen legering, verguld
Buitenste geleider:	Aluminiumlegering, natuurkleur geleidende oxidatie	Structuur:	Einde lancering
Coaxiale poort:	2,92 mm K-type	Golfgeleiderpoort:	BJ320 /WR28
Mount-methode:	4 gaten flensmontage	VSWR:	≤1,25
Invoegverlies:	≤ 0,25 dB	Gewicht:	≤16g
Markeren:	2.92mm RF-golfgeleideradapter , Ka-band coaxial transitie connector , aerospace-grade golfgeleider coaxial adapter

Productbeschrijving:

Waaggeleider tot K-type (2.92 mm RF-connector) mmWave

Elite Electronics produceert een golfgeleider voor de luchtvaart en een coaxiale adapter, verkrijgbaar in twee structurele soorten: eindlancering en rechthoek.De rechthoekige golfgeleiderpoorten omvatten: BJ70 ((WR137), BJ84 ((WR112), BJ100 ((WR90), BJ120 ((WR75), BJ140 ((WR62), BJ180 ((WR51), BJ220 ((WR42), BJ260 ((WR34), BJ320 ((WR28), BJ400 ((WR22), BJ500 ((WR19), BJ620 ((WR15), BJ740 ((WR12), BJ900 ((WR10),BJ 1200 ((WR8) De coaxiale interface dekt SMADe bandbreedte van de golfleiders is 2,92 mm, 2,4 mm en 1,85 mm, 1,0 mm, 0,8 mm.Deze producten worden veel gebruikt in verschillende soorten ruimteschepen.

2.92mm RF connectorOok bekend als de K-type connector, de K-type connector is een veelgebruikte millimeter-golf connector met een maximale werkfrequentie tot 40 GHz.verbindingen voor het bevestigen van flenzenMet een luchtdiëlektrische interface is het volledig uitwisselbaar en compatibel met de SMA-serie en 3,5 mm-connectoren.lichtgewicht ontwerp, hoge bedrijfsfrequentie en stabiele, betrouwbare verbinding.

Uitlegdimensievan golfgeleider WR28 tot2.92mm RF connector:

Model nr.:BTZH-H1J-3

WR28 BJ320 Eindlanceringsgolfgeleider naar 2,92 mm K-type coaxiale adapter 26,4 GHz-38 GHz Ka-band Lucht- en ruimtevaartkwaliteit RF-golfgeleider Coax-overgangsconnector

Meer golfgeleide connectoren.aarzel alsjeblieft niet om contact met ons op te nemen voor productcatalogus. |Op maat gemaakte oplossingen

Toepassingen:

Xi'an Elite Electronics is een Toonaangevende fabrikant van systematische interconnectieoplossingenvoornamelijk in de luchtvaart, de luchtvaart, de navigatie, de radar, de communicatie, de meting,elektronicaDe velden. Onze producten van hoge kwaliteit maken gebruik van de beste materialen en strenge processen om de duurzaamheid en betrouwbaarheid in een harde omgeving te garanderen.

WR28 BJ320 Eindlanceringsgolfgeleider naar 2,92 mm K-type coaxiale adapter 26,4 GHz-38 GHz Ka-band Lucht- en ruimtevaartkwaliteit RF-golfgeleider Coax-overgangsconnector

Verpakking en verzending

Verpakking:

Degolfgeleider WR 28 naar coaxiale K-type 2,92 mm RFconnectorenis zorgvuldig verpakt in kartonnen doos om de bescherming tijdens het vervoer te waarborgen.

WR28 BJ320 Eindlanceringsgolfgeleider naar 2,92 mm K-type coaxiale adapter 26,4 GHz-38 GHz Ka-band Lucht- en ruimtevaartkwaliteit RF-golfgeleider Coax-overgangsconnector

Vervoer:

We vervoeren de degolfgeleider WR28 naar coaxiale K-type 2,92 mm RFconnectorenDe klant krijgt na de verzending een tracking-NO.

Waaggeleide havenvergelijking

BJ. (Chinese standaard)	WR	Frequentie (GHz)	Inwendige breedte	Inwendige hoogte	Gemeenschappelijke frequentieband
BJ70	WR137	5.38 ¢8.17	34.85	15.8	C/X-band
BJ84	WR112	6.57 ¢9.99	28.5	12.62	X-band
BJ100	WR90	8.20 ¢ 12.50	22.86	10.16	X-band
BJ120	WR75	9.84 ¢ 15.00	19.05	9.525	Ku lage frequentie.
BJ140	WR62	11.90 ¢ 18.00	15.8	7.9	Ku-band
BJ180	WR51	15.80 ¢ 24.00	12.95	6.48	Ku hoge/K lage frequentie.
BJ220	WR42	18.00 ¢ 26.50	10.67	5.33	K-band
BJ260	WR34	21.70 ¢ 33.00	8.636	4.318	Een lage frequentie.
BJ320	WR28	26.50 ¢ 40.00	7.112	3.556	Ka
BJ400	WR22	33.00 ¢ 50.00	5.69	2.845	Ka Hoog frequentie.
BJ500	WR19	39.20 ¢ 59.60	4.775	2.388	U/V-band
BJ620	WR15	50.00 ¢75.00	3.759	1.88	V-band
BJ740	WR12	60.50 ¢ 91.90	3.099	1.549	E-band
BJ900	WR10	75.00 ¢ 110.0	2.54	1.27	W-band
BJ1200	WR08	92.20 ¢ 140.0	2.032	1.016	F-band
