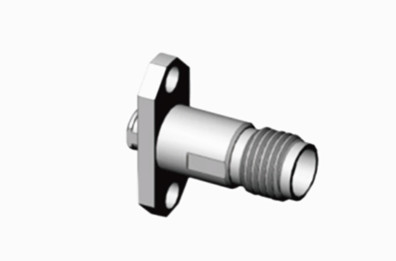

K2.92 Vrouwelijke RF-connector van roestvrij staal voor kabel CXN3506/MF108A

Grote Afbeelding : K2.92 Vrouwelijke RF-connector van roestvrij staal voor kabel CXN3506/MF108A Beste prijs

Productdetails:

Plaats van herkomst:	China
Merknaam:	ELT
Certificering:	ISO-9001-2015
Modelnummer:	K-KF506G

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	10 stuks
Prijs:	negotiable
Verpakking Details:	Standaard exportkarton
Levertijd:	Binnen 5-7 werkdagen (voor voorraden)
Betalingscondities:	L/C, T/T, Western Union
Levering vermogen:	35000 stuks per jaar

Contact

Gedetailleerde productomschrijving

Materiaal:	Roestvrij staal	Geslacht:	Vrouwelijke
Productnaam:	2.92mm, K-type, SMK.	Sleutelwoorden:	2-gaten Flenscomité Schakelaar
Artikel 1:	De Schakelaar van de millimetergolf	Verplaatsing:	Gepassiveerd
Toepassing:	RF	Isolator:	PTFE
Markeren:	MF108A RF-aansluiting van roestvrij staal , CXN3506 Kabel RF-connector , Vrouwelijke RF-aansluiting van roestvrij staal

K2.92 Vrouwelijke RF-connector van roestvrij staal voor kabel CXN3506/MF108A

De K-type, ook wel bekend als de 2,92-type connector, is een veelgebruikte millimetergolfconnector met een frequentie tot 40 GHz.5 serie producten en heeft een luchtinterfaceDe K-type aansluiting heeft een kleine afmeting, een licht gewicht, een hoge gebruiksfrequentie en een betrouwbare aansluiting.

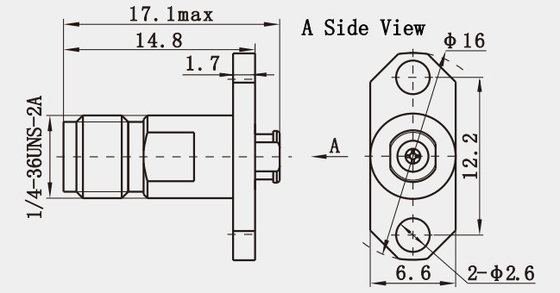

Overzicht Tekening:

K2.92 Vrouwelijke RF-connector van roestvrij staal voor kabel CXN3506/MF108A 0

Specificatie:

Opmerking:De specifieke gegevens van het model zijn gebaseerd op de gegevens in het productdossier.

Impedantie	50 Ω
Frequentiebereik	DC - 40 GHz
Standaardspanning	250 VRMS (max. zeespiegel)
Dielektrische weerstandsspanning	750 VRMS (max. zeespiegel)
Spanningsstandgolfverhouding VSWR	≤ 1,05 + 0,005f
Contactweerstand	Centrale geleider ≤ 3,0 mΩ
	Externe geleider ≤ 2,0 mΩ
Isolatieweerstand	≥ 5000 MΩ

Inwendige geleider	Mannelijke stekker: Messing, verguld
	Vrouwelijke Jack: BeCu, verguld
Veerkrachtig contact	Becu, geplatteerd met nikkel
Lichaam / Schelp / Behuizing	Metalen, verguld Roestvrij staal, gepassiveerd
Isolator	PEI
Gaskets	Silikonrubber
Temperatuur	-55°C ~ +125°C
Duurzaamheid	500 cycli
Torsen	0.79 ~ 1.13 N.m.

andere 2,92 mm mannelijke vrouwelijke RF-connector:

Deelnummer	Beschrijving
K-KFD38	2.92mm Type K Vrouwelijke RF Coaxial Connector
K-KFD76G	Roestvrij staal 2.92 mm Type K Vrouwelijke RF Coaxiale Connector
K-KFD8	2.92mm Type K Vrouwelijke RF Coaxial Connector
K-JFD9G	Roestvrij staal 2,92 mm Type K Mannelijke RF Coaxiale Connector

K2.92 Vrouwelijke RF-connector van roestvrij staal voor kabel CXN3506/MF108A 1

K2.92 Vrouwelijke RF-connector van roestvrij staal voor kabel CXN3506/MF108A 2

Kenmerken:

1- Structuur en materiaal:
- De hoofdcarrosserie is van een geïntegreerd ontwerp, waardoor modellekken effectief worden voorkomen.
- De buitengeleider is gemaakt van roestvrij staal, waardoor de duurzaamheid en corrosiebestendigheid toeneemt.
- De middengeleider is gemaakt van beryllium koper met gouden bekleding, wat zorgt voor een goede elektrische prestatie en langdurige stabiliteit.

2Elektrische kenmerken:
- De karakteristieke impedance is 50Ω, geschikt voor een verscheidenheid aan RF-toepassingen.
- Het frequentiebereik is breed, van DC tot 40 GHz, en voldoet aan de behoeften van hoogfrequente toepassingen.
- De laagspanningsstandgolfverhouding (VSWR), minder dan 1,15 bij 40 GHz, zorgt voor een efficiënte signaaloverdracht.

Toepassing:

1. Radartechniek: vanwege het hoge frequentiebereik en de lage invoegverlieskenmerken wordt de K2.92-connector gebruikt in radarsystemen om hoogfrequente signalen over te dragen,het waarborgen van de nauwkeurigheid en betrouwbaarheid van radaruitrusting.

2Elektronische oorlogsvoering: Op het gebied van elektronische oorlogsvoering, K2.92 connectoren worden gebruikt om verschillende hoogfrequente apparaten aan te sluiten om effectieve elektronische interferentie- en anti-interferentiefuncties te bereiken.

3. Satellietcommunicatie: vanwege zijn uitstekende elektrische prestaties en mechanische eigenschappen wordt de K2.92-connector in satellietcommunicatiesystemen gebruikt om antennes en ontvangers te verbinden,het garanderen van een stabiele signaaloverdracht.
