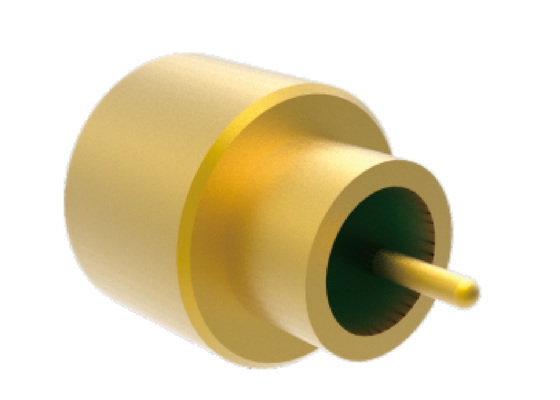

50Ω 40GHz hermetisch afgesloten SMPM-stekker gladde boring voor PCB-soldeer met pin OD 0,3 mm ruimtevaart RF-connectoren met laag invoegverlies
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Productnaam: | SMPM RF-connectoren voor de ruimtevaart | Model: | SMPM(M)-JHD2-S |
|---|---|---|---|
| Frequentiebereik: | 0.3 MHz-40 GHz | Impedantie: | 50Ω |
| DWV: | 500V | Isolatieweerstand: | ≥5000MΩ |
| Centrale dirigent: | ≤8mΩ; Koperlegering, verguld | Buitenste geleider: | ≤3,5mΩ; Koperlegering, verguld |
| Isolator: | Glas | VSWR: | ≤1.4 |
| Invoegverlies: | ≤0,4dB | Lekkagepercentage: | ≤1,01325×10-3Pa·cm3/s |
| Temperatuur: | -55°C ~125°C | Duurzaamheid: | 500 cycli |
| Markeren: | 40 GHz SMPM RF-connector,een hermetisch afgesloten connector voor PCB-soldeer,lucht- en ruimtevaartconnectoren met een laag invoegverlies |
||
50Ω 40GHz Hermetisch Afgesloten SMPM Stekker voor PCB Soldeer met Pin OD 0.3mm Aerospace RF Connectoren met Laag Invoegverlies
De SMPM-serie connector is een subminiature push-on RF coaxiale connector. Het kenmerkt zich door een compact formaat (kleiner dan de SMP-serie), licht gewicht en een brede operationele frequentiebandbreedte, met een maximale operationele frequentie tot 50 GHz.De mannelijke connector is verkrijgbaar in twee interface types: full detent en smooth bore. De blind-mate interconnectie maakt axiale en radiale zweving van de koppelingsstructuur mogelijk.Het is geschikt voor RF en microgolf signaaloverdracht, evenals modulaire dichte montage toepassingen, en wordt veel gebruikt in voertuig-, scheeps- en satellietgebonden toepassingen.
SMPM Ontwerpkenmerken van Aerospace RF Connectoren
- Compact ontwerp
- Frequentieband operatie tot 40GHz
- Robuuste constructie voor betrouwbaarheid
- Verkrijgbaar in meerdere configuraties: recht, haaks, bulkhead, PCB en flens montage opties
- Lage VSWR & Invoegverlies
Interface van SMPM Aerospace RF Connectoren
50Ω 40GHz Hermetisch Afgesloten SMPM Stekker Smooth Bore voor PCB Soldeer met Pin OD 0.3mm Aerospace RF Connectoren met Laag Invoegverlies
Model Nr.: SMPM(M)-JHD2-S
Vergelijkbaar Hermetisch Afgesloten SMPM Smooth Bore Model Nr.: SMPM(M)-JHD18-S
Opmerking: Neem vrijblijvend contact op met verkoop voor een gedetailleerd datasheet.
Opmerking: Raadpleeg onze catalogus voor meer vergelijkbare modellen op basis van uw toepassing.
Toepassingen van Aerospace RF Connectoren
Xi'an Elite Electronics is gespecialiseerd in systematische interconnectieoplossingen voor veeleisende industrieën, waaronder:
- Aerospace en luchtvaartsystemen
- Navigatie- en radarapparatuur
- Communicatiesystemen
- Meetinstrumenten
- Elektronica toepassingen
Verpakking & Verzending
Elke SMPM smooth bore connector aerospace RF Connectoren wordt zorgvuldig verpakt om bescherming tijdens transport te garanderen:
We gebruiken betrouwbare koeriersdiensten voor tijdige levering, waarbij klanten trackinginformatie ontvangen na verzending.
