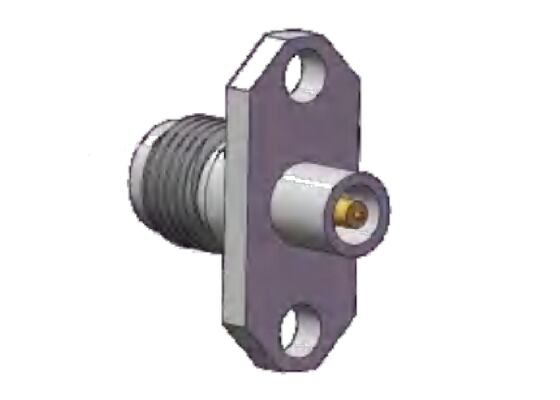

SS Shell 40GHz 2.92mm RF Connector K Socket Flensmontage Gat-afstand .480 inch (12.2mm)
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Productnaam: | 2,92 mm RF-connector | Model: | K-KFD136G |
|---|---|---|---|
| Frequentiebereik: | 0.04Hz-40GHz | Impedantie: | 50Ohm |
| DWV: | 750V | Centrale dirigent: | Koperen legering, verguld |
| Buitenste geleider: | Roestvrij staal, passivering | Pindiameter: | Diameter 0,3 mm, 0,4 mm, 0,7 mm |
| Mount-methode: | Twee gaten flensmontage | isolatoren: | Pei |
| Markeren: | 2.92mm RF Connector Flange Mount,40GHz RF connector K socket,2.92mm RF connector 12.2mm gat-afstand |
||
Productomschrijving:
K-Type (2,92 mm RF-connector) mmWave Connectoren
2,92 mm RF-connectoren, ook bekend als de K-Type connector, de K-type connector is een veelgebruikte millimetergolfconnector met een maximale bedrijfsfrequentie tot 40 GHz. 2,92 mm RF-connectoren die we hebben kabelconnectoren, 2-gaats flensmontageconnectoren, 4-gaats flensmontageconnectoren, bulkheadconnectoren, 2,92 mm adapters. Met een lucht-diëlektrische interface is hij volledig uitwisselbaar en compatibel met SMA-serie en 3,5 mm connectoren, en biedt hij belangrijke voordelen, waaronder een compact formaat, lichtgewicht ontwerp, hoge bedrijfsfrequentie en stabiele, betrouwbare connectiviteit.
2,92 mm RF-connectoren (K-Type) Interface Afmeting:
| Elektrische kenmerken | ||
| Impedantie | 50Ω | |
| Frequentiebereik | 0,04 GHz~40 GHz | |
| Nominale spanning | 250V | |
| Diëlektrische spanningsweerstand | 750V | |
| Isolatieweerstand | ≥ 5000 MΩ | |
| Centrale weerstand | Buitengeleider | ≤2,0 mΩ |
| Middengeleider | ≤3,0 mΩ | |
| VSWR | ≤1,3 | |
| Materiële en mechanische kenmerken | ||
| Middengeleider | Man | Koperlegering, verguld |
| Vrouw | Berylliumkoper, verguld | |
| Elastisch contact | Berylliumkoper | Vergulde |
| Behuizing en andere metalen onderdelen | Messing, roestvrij staal | Vergulde of passivering |
| Isolatoren | Glassinteren / PTFE / PEI | |
| Temperatuur | -55℃ ~ +125℃ | |
Omtrek Afmetingvan 2-gaats flensmontage 2,92 mm RF-connectoren Vrouw: Model K-KFD136G
| Flensgatafstand | 12,2 mm |
| Flensbreedte | 6,7 mm |
| Pin Diameter | 0,3 mm |
Omtrek Afmetingvan 2-gaats flensmontage 2,92 mm RF-connectoren Vrouw: K-KFD144G (Eenheid: mm)
| Flensgatafstand | 12,2 mm |
| Flensbreedte | 6,6 mm |
| Pin Diameter | 0,6 mm |
Omtrek Afmetingvan 2-gaats flensmontage 2,92 mm RF-connectoren Vrouw: K-KFD164G (Eenheid: mm)
| Flensgatafstand | 12,2 mm |
| Flensbreedte | 6,6 mm |
| Pin Diameter | 0,7 mm |
Meer 2,92 mm Connectoren, neem gerust contact met ons op voor de productcatalogus. | Aangepaste oplossingen beschikbaar
Toepassingen:
Xi'an Elite Electronics is een Toonaangevende fabrikant van systematische interconnectieoplossingen voornamelijk gericht op de luchtvaart, navigatie, radar, communicatie, meting, elektronica velden. Onze hoogwaardige producten gebruiken de beste materialen en strikte processen om duurzaamheid en betrouwbaarheid in zware omstandigheden te garanderen.
Verpakking & Verzending
Verpakking:
De 2-gaats flensmontage 2,92 mm RF-connector van roestvrij staal wordt zorgvuldig verpakt in een kartonnen doos om de bescherming tijdens transport te garanderen.
Verzending:
We verzenden de 2-gaats flensmontage 2,92 mm RF-connector van roestvrij staal via een betrouwbare koeriersdienst om een veilige en snelle levering aan onze klanten te garanderen. Klanten ontvangen een trackingnummer na verzending.
