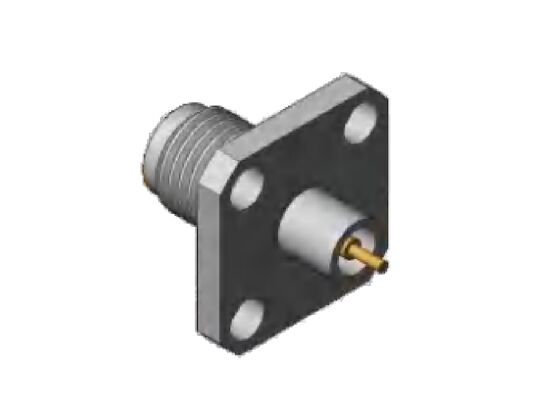

2.92mm RF Connector K Type Jack Four Holes 12.7mm 0.5 inch Square Flange Grootte en Pin Diameter 1.3mm, 0.8mm, 0.7mm
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Productnaam: | 2,92 mm RF-connector | Model: | K-KFD60G |
|---|---|---|---|
| Frequentiebereik: | 0.04Hz-40GHz | Impedantie: | 50Ohm |
| DWV: | 750V | Centrale dirigent: | Koperen legering, verguld |
| Buitenste geleider: | Roestvrij staal, passivatie | Flens maat: | Vierkante flens 0,5 inch |
| Pindiameter: | Diameter 1,3 mm, 0,8 mm, 0,7 mm | Mount-methode: | 4 gaten flensmontage |
| isolatoren: | PEI/PTFE | ||
| Markeren: | 2.92mm RF connector vierkant flenster,K-type RF-aansluiting met vier gaten,2.92mm RF connector 12.7mm flenster |
||
Productbeschrijving:
K-type (2.92 mm RF connector) mmWave connector
2.92mm RF-connectoren, ook bekend als de K-type-connector, de K-type-connector is een veelgebruikte millimetergolfconnector met een maximale werkfrequentie tot 40 GHz. 2.92mm RF connectoren. We hebben kabel connectoren., verbindingen voor flensteren, verbindingen voor schotten.Met een luchtdiëlektrische interface is het volledig uitwisselbaar en compatibel met SMA-serie en 3,5 mm connectoren, met belangrijke voordelen zoals compact formaat, lichtgewicht ontwerp,hoge bedrijfsfrequentie, en een stabiele, betrouwbare verbinding.
Voor high-frequency SMA RF connector applicaties bieden wij alternatieve oplossingen zoals 3,5 mm connectoren en 2,92 mm RF connectoren.Onze 3,5 mm/2,92 mm RF-connectoren/adapters hebben dezelfde 1/4-36 UNS-draaddimensies als SMA-connectoren/adapters, waardoor volledige compatibiliteit en uitwisselbaarheid worden gewaarborgd.De 3,5 mm connector ondersteunt frequenties tot 35 GHz, terwijl de 2,92 mm RF connector kan werken bij frequenties tot 40 GHz.
2.92mm RF-connectoren (K-type)Interface-afmeting:
| Elektrische kenmerken | ||
| Impedantie | 50Ω | |
| Frequentiebereik | 0.04GHz~40GHz | |
| Nominale spanning | 250 V | |
| Dielectrieken Spanningsweerstand | 750 V | |
| Isolatieweerstand | ≥ 5000 MΩ | |
| Centrale weerstand | Buitenste geleider | ≤ 2,0 mΩ |
| Centrale geleider | ≤ 3,0 mΩ | |
| VSWR | ≤1.3 | |
| Materiaal en mechanische eigenschappen | ||
| Centrale dirigent | Mannelijk | met een breedte van niet meer dan 50 mm |
| Vrouwelijke | Berylliumbrons, verguld | |
| Elastisch contact | Berylliumbronzen | met een gewicht van niet meer dan 50 kg |
| met een breedte van niet meer dan 50 mm | met een breedte van niet meer dan 50 mm | met een breedte van niet meer dan 50 mm |
| Isolatoren | Glassinteren / PTFE / PEI | |
| Temperatuur | -55°C ~ +125°C | |
Uitlegdimensievan 4 holes Flanken bevestiging SS 2.92mm RF connectoren Vrouwelijk: Model K-KFD60G
| Grootte van de flens | 12.7mm * 12.7mm |
| Afstand tussen de flensholten | 8.6mm |
| Pinnediameter | 0.7mm |
Uitlegdimensievan 4 holes Flanke Mount roestvrij staal 2,92 mm RF connectoren Vrouwelijk: K-KFD62G (eenheid: mm)
| Grootte van de flens | 12.7mm * 12.7mm |
| Afstand tussen de flensholten | 8.6mm |
| Pinnediameter | 0.8mm |
| Grootte van de flens | 12.7mm * 12.7mm |
| Afstand tussen de flensholten | 8.6mm |
| Pinnediameter | 1.3 mm |
Meer 2,92mm connectoren.aarzel alsjeblieft niet om contact met ons op te nemen voor productcatalogus |Op maat gemaakte oplossingen
Toepassingen:
Xi'an Elite Electronics is eenToonaangevende fabrikant van systematische interconnectieoplossingenvoornamelijk in de luchtvaart, de luchtvaart, de navigatie, de radar, de communicatie, de meting,elektronicaDe velden. Onze producten van hoge kwaliteit maken gebruik van de beste materialen en strenge processen om de duurzaamheid en betrouwbaarheid in een harde omgeving te garanderen.
Verpakking en verzending
Verpakking:
De roestvrijstalen 4-holes flens 2.92mm RF connector is zorgvuldig verpakt in karton om de bescherming tijdens het vervoer te garanderen.
Vervoer:
We leveren de roestvrij staal 4 hole flange mount 2.92mm RF connector met behulp van een betrouwbare koerierdienst om een veilige en snelle levering aan onze klanten te garanderen.na de overbrenging.
