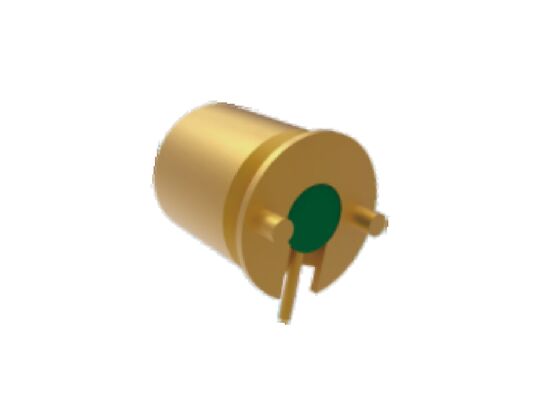

Hermetisch afgesloten SMP rechte PCB met gladde boring, vrouwelijke aansluiting, opbouwmontage 40GHz 50Ω

1Volle aftocht.

• Mechanische kenmerken:Dit is het SMP RF Connector-interface-type met de sterkste retentiekracht. Het vereist een aanzienlijke invoegkracht en een duidelijk "klik"-geluid geeft aan dat het volledig op zijn plaats is vergrendeld.
• Voordelen:Het biedt de beste trillings- en schokbestendigheid en zorgt voor een zeer stabiele verbinding die niet gemakkelijk per ongeluk wordt losgekoppeld.
• Nadelen:Door de strakke verbinding is een aanzienlijke trekkracht vereist om het te ontkoppelen.
• Toepassingen:Het wordt voornamelijk gebruikt bij gelegenheden die hoge stabiliteit vereisen, zoals avionics en radarsystemen.
•


2Beperkte vrijlating

• Mechanische kenmerken:Het is ook bekend als "Limited Detent" en zorgt voor een evenwicht tussen vasthoudingsvermogen en gebruiksgemak.
• Prestatievoordelen:In vergelijking met de Full Detent is het gemakkelijker om te paren en te ontparen, terwijl het een betere verbindingsstabiliteit biedt dan de Smooth Bore.Het is geschikt voor testscenario's waarbij frequente aansluitingen en ontkoppelingen vereist zijn.
• Nadelen:Hoewel het duurzamer is dan de Full Detent, is de levensduur ervan nog steeds niet zo lang als die van het Smooth Bore-type.
• Toepassingen:Het is zeer geschikt voor nauwkeurige metingen en modulaire apparatuur die frequent onderhoud vereist.
•


3Een gladde boor.

• Mechanische kenmerken: De SMP RF Connector-interface heeft geen afsluitingsstructuur, wat resulteert in een minimale verbindingsbehoudskracht.
• Voordelen:Het maakt het mogelijk om bepaalde misalignment fouten in axiale en radiale richtingen, waardoor het zeer geschikt voor hoge dichtheid blind-mating toepassingen.
• Nadelen:De verbindingsstabiliteit is het ergst; het is gevoelig voor loskomen of ontkoppelen bij blootstelling aan externe trekkrachten of sterke trillingen.
• Toepassingen:voornamelijk gebruikt voor hoge dichtheid van verbindingen van plank tot plank, blind-mat-systemen of voor niet-precieze meetgelegenheden,met een vermogen van niet meer dan 50 W
