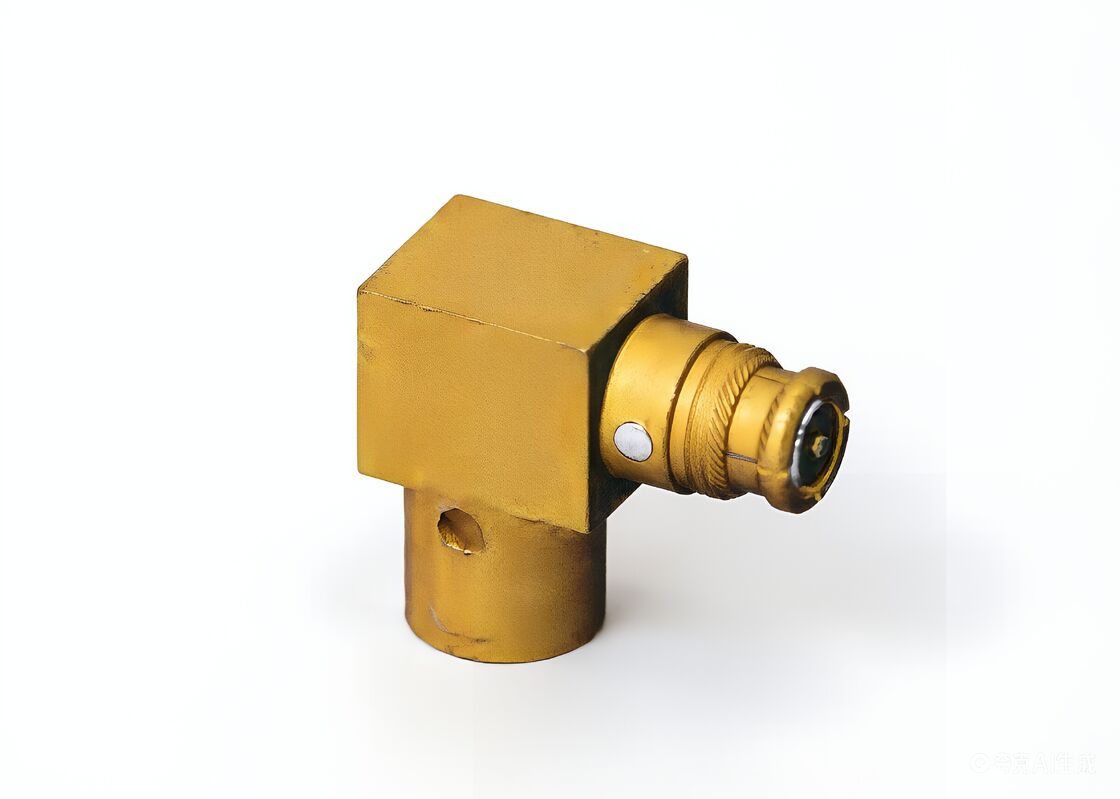

SMP Right Angle Female Jack 50 ohm18 GHz 40GHz for Cable CXN3507

Grote Afbeelding : SMP Right Angle Female Jack 50 ohm18 GHz 40GHz for Cable CXN3507 Beste prijs

Productdetails:

Plaats van herkomst:	Xi'an, China
Merknaam:	ELT
Certificering:	ISO Certificates
Modelnummer:	SMP-KW507-2

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	Op voorraad als vereiste
Prijs:	Depending on the quantity
Verpakking Details:	1 stuk/plastic zak; 10 stuks/grotere plastic zak; 100 stuks/karton
Levertijd:	5-10 werkdagen na betaling
Betalingscondities:	T/T of LC
Levering vermogen:	Als Vereisten

Contact

Gedetailleerde productomschrijving

Productnaam:	SMP haakse vrouwelijke connector	Geslacht:	Vrouwelijk
Model:	SMP-KW507-2	Frequentiebereik:	0,3 MHz-18 GHz
Huisvesting:	Koperlegering, verguld	Contacten:	Koperlegering, goudpalting
Isolator:	PTFE	Isolatieweerstand:	>5000MΩ
DWV:	500V	Dreigement:	50 Ohm
Temperatuur:	-55℃~+125℃	Kabeltype:	CXN3507
op voorraad:	>200 stuks
Markeren:	SMP right angle female jack 50 ohm , SMP RF connector 18 GHz 40GHz , SMP cable connector with warranty

Product Description:

SMP connectors are miniature push-on RF coaxial connectors designed for high-frequency applications up to 40 GHz. Their compact design enables high-density board-to-board interconnections, making them widely used in communications, radar, and electronic equipment. The male plug is available in three configurations—full detent, limited detent, and smooth bore—optimized respectively for high retention force, frequent mating cycles, and blind-mating applications, thus meeting diverse requirements for PCB and cable assemblies.

Electrical Characteristics
Impedance	50Ω
Frequency Range	DC~40GHz
Rated Voltage	170VRMS
Dielectrics Voltage-resistance	500VRMS
Insulation Resistance	≥5000MΩ
Contact Resistance	Outer conductor	Normal≤2.5mΩ
	Center conductor	Normal≤6mΩ
VSWR	≤1.3

VSWR		DC~18GHz	18GHz~26.5GHz	26.5~40GHz
	Straight	≤1.25	≤1.3	≤1.4
	Right Angle	≤1.3
	Adapter	≤1.25	≤1.3	≤1.4
	Others	≤1.3

The outline demension of SMP Jack Mating Cable CXN3506, Model: SMP-KW507-2 Up to 18GHz 40GHz

SMP Right Angle Female Jack 50 ohm18 GHz 40GHz for Cable CXN3507 0

SMP Cable Assemblies for your reference:

Cable Model:CXN 3507

Cable OD: 3.6mm

Cable Color : Grey

Frequency:up to 18GHz, 40GHz

We also have straight, flange SMP Cable Connectors, SMP Model:SMP-K507 Up to 18GHz, 40GHz

Cable Model: CXN 3507

Cable OD: 3.6mm

Cable Color: Grey

SMP Right Angle Female Jack 50 ohm18 GHz 40GHz for Cable CXN3507 2

SMP Right Angle Female Jack 50 ohm18 GHz 40GHz for Cable CXN3507 3

More products and detaied specification, please contact us freely.

Applications:

Xi'an Elite Electronic is a leading manufacturer of RF Connectors & Adapters, Microwave/Waveguide components & Cable Assemblies, serving in aerospace, aviation, navigation, satellite, radar, communications fields for more than 23 years.

SMP Right Angle Female Jack 50 ohm18 GHz 40GHz for Cable CXN3507 4

Customization:

Product Customization Services for Different Length SMP Connectors are available:

Brand Name: ELT

MOQ: 200 pcs

Price: Depending on the quantity

Please send us the drawing or details and we will let our engineer to arrange the evaluation or we recommend us the alternative model or supply our solution to you.

We also can supply the customization for the connectors such as SMA, SSMA, SMP, SSMP(SMPM), CSMP(SMPS), ASMP, N, TNC, TNCA, TMA, BMA, SBMA, 2.92mm, 2.4mm, 1.85mm, Micro D Connectors, RF loads, Antennas, Filters, Power Dividers, Coupler.

Packing and Shipping:

Packaging for SMP Straight Connectors:

1 Piece/ small plastic bag

10 Pieces/ larger plastic bag

100 Pieces/ carton box

The SMP Straight Connectors comes securely packaged in a small cardboard box to ensure its protection during shipping. The box is labeled with the product name and specifications for easy identification.

SMP Right Angle Female Jack 50 ohm18 GHz 40GHz for Cable CXN3507 5

For shipping, the SMP Connectors is placed in caron. We will supply the tracking No after shipping.
