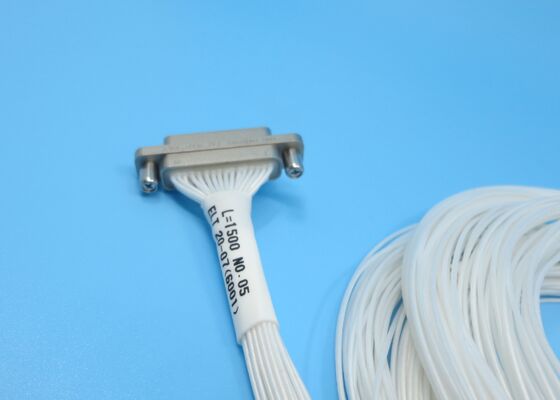

J30J Serie Connector Rechthoekig 37 contacten Mannelijke Stekker met Draadlengte 1500mm voor Signaaloverdracht
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Productnaam: | J30J-serie connectoren | andere naam: | Micro D-connectoren |
|---|---|---|---|
| Centrale dirigent: | Koperen legering, verguld | Buitenste geleider: | Aluminiumlegering, nikkelplating |
| Contacten: | mannelijke stop | DWV: | 800 V |
| Beëindiging van contact: | Krimpen | Isolatieweerstand: | ≥5000MΩ |
| Contact/Pin: | 37contacten | Isolatie Diëlektrisch: | PBT |
| Bedrijfstemperatuur: | -55℃~+125℃ | Opslagtemp.: | -55℃~+125℃ |
| Koppelingskabel: | AFR-250, witte draad 0,10 mm2 ~ 0,15 mm2 | Draadlengte: | 1500 mm, 1000 mm, 500 mm, 300 mm, 200 mm |
| Maatwerk: | Verschillende draadlengte | ||
| Markeren: | J30J Serie rechthoekige connector 37 contacten,J30J Serie mannelijke stekker signaaloverdracht,rechthoekige connector met 1500mm draadlengte |
||
Productbeschrijving:
De micro-rechthoekige connectoren uit de J30J-serie zijn geoptimaliseerd voor lucht- en ruimtevaart en draagbare apparatuur. De micro-rechthoekige connectoren uit de J30J-serie combineren een ultracompacte afmeting, lichtgewicht constructie en hoge betrouwbaarheid. Met robuuste afscherming van aluminiumlegering en trillingsbestendige schroefkoppeling zorgen deze connectoren voor stabiele signaaloverdracht in zware omstandigheden, wat de miniaturisatie en gewichtsreductie van moderne elektronische systemen bevordert.Contact Systeem
Voorzien van flexibele twist-pin contacten met een
1,27 mm contactafstand voor stabiele elektrische prestaties.Beschikbare contactconfiguraties:
9, 15, 21, 25, 31, 37, 51, 66, 74 en 100 pinnen.Contacten zijn
verguld koperlegering om lage contactweerstand en uitstekende corrosiebestendigheid te bieden.Behuizing & Afscherming
1,27 mm contactafstand voor stabiele elektrische prestaties.Beschikbare contactconfiguraties:
9, 15, 21, 25, 31, 37, 51, 66, 74 en 100 pinnen.Contacten zijn
verguld koperlegering om lage contactweerstand en uitstekende corrosiebestendigheid te bieden.Behuizing & Afscherming
Gehuisvest in robuuste AL
legering met chemisch vernikkelde plating voor duurzaamheid en effectieve afscherming.Uitgerust met schroefkoppeling om een
veilige, trillingsbestendige verbinding te garanderen onder veeleisende bedrijfsomstandigheden.Afwerking Opties
legering met chemisch vernikkelde plating voor duurzaamheid en effectieve afscherming.Uitgerust met schroefkoppeling om een
veilige, trillingsbestendige verbinding te garanderen onder veeleisende bedrijfsomstandigheden.Afwerking Opties
Ondersteunt meerdere afwerkingstypes, waaronder
soldeerbevestiging, haakse / rechte PCB-montage en krimpaansluiting op draad.Contact Arrangementen
soldeerbevestiging, haakse / rechte PCB-montage en krimpaansluiting op draad.Contact Arrangementen
Omtrekafmeting van J30J Serie Connector 37 contacten mannelijke Plug:
Productmodel
| J30J-37TJL-1500 (37 pinnen, mannelijke plug, draadlengte 1500 mm) |
Technisch |
||
| Materialen & Afwerking | Impedantie | ||
| / | Middengeleider | Koperlegering, Goudplating | DWV |
| 800V | Buitengeleider | Aluminiumlegering, Nikkelplating | Isolatieweerstand |
| >5000MΩ | Isolatiediëlektrisch | PBT | Temperatuur |
| Bedrijfstemperatuur: -55°C~+125°C Opslagtemperatuur: -55°C~+125°C | Toepassingen: | ||
Lucht- en ruimtevaart:
Radarsysteem, satcom en telemetrie & besturingssystemenElektronica:
Communicatie-elektronica, voertuigapparatuur en -systemenHigh-end Industrie:
Medische apparatuur, testinstrumenten, downhole detectieapparatuurMagnetron & RF-apparatuur:
Miniatuur transceiversmodules, PCB-naar-PCB / PCB-naar-kabel interconnectieMaatwerk:
Pas uw J30J Serie Connectoren aan met de Product Maatwerk Services van Elite Electronics:
We kunnen ook speciale pinnen aanpassen, zoals 12 pinnen, 24 pinnen, 35 pinnen, 39 pinnen, 41 pinnen. We zullen de projectevaluatie door onze ingenieur regelen voordat we met het maatwerk beginnen.
Verpakking en Verzending:
Verpakking:
- De J30J Serie Connectoren worden veilig verpakt in een duurzame kartonnen doos met beschermend schuim om schade tijdens verzending te voorkomen.
Verzending:
- We gebruiken betrouwbare koeriersdiensten voor veilige en snelle levering. Alle zendingen zijn inclusief trackingnummers en worden veilig verpakt om verkeerde behandeling tijdens transport te voorkomen.
