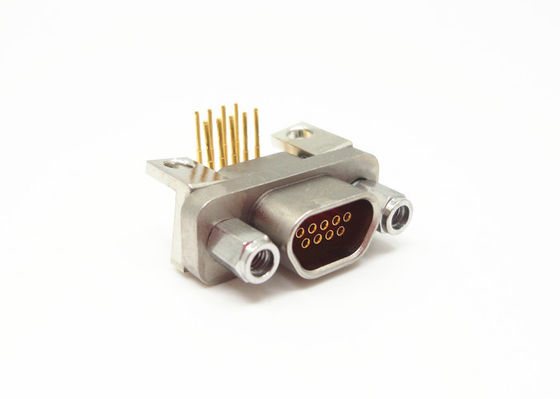

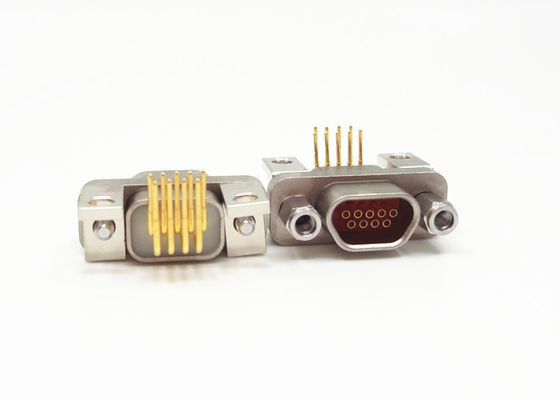

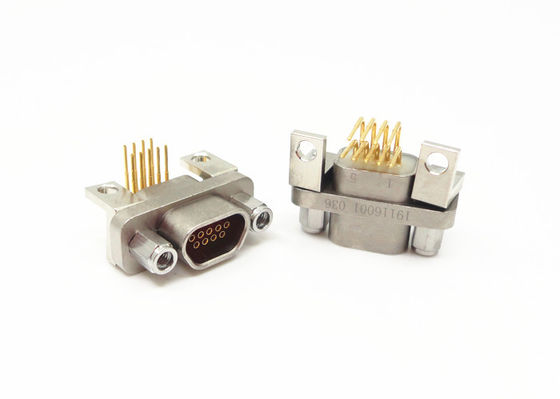

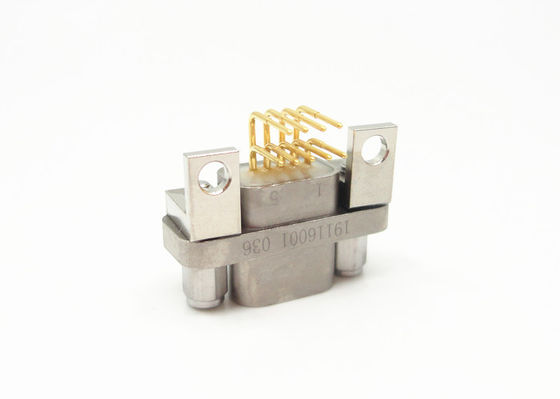

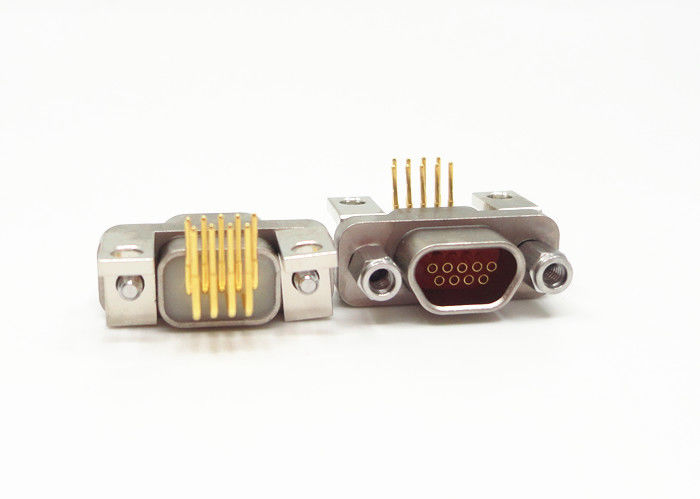

Aluminiumlegering J30J-serie aansluiting rechthoek 9 pin

Toepassingen:

- Avionica, radars
- Test- en meetsystemen
- Boordapparatuur
- Telecommunicatiesystemen
- Navigatiesystemen
- Onderzoekscentra
- Medische toepassingen
- Board naar Kabel
- Surface Mount (SMT) Board naar Kabel

Kenmerken:

- 0.635mm, 1.27mm, 1.91mm contactafstand
- 1, 2, 3, 4-rij opties,

- Twist pin, hoge contactdichtheid

- 9-100 contacten
- 83513 serie kwalificatie
- Rechte, haakse modellen keuze
- Ruimte- en gewichtsbesparing.
- Uitstekende weerstand tegen schokken en trillingen.
- Lage contactweerstand, hoge stroomcapaciteit, hoge diëlektrische sterkte.
- Op maat ontworpen connectoren en kabelassemblages.

- De afwerkingstype is krimppuntcontact, en het raster is (rij × lijn) 1.27×2.54.

Types:

- J30J serie
- J30JM (Hermetische) serie
- J30 (Plastic) serie
- J50J serie
- J55A serie
- J55AM (Hermetische) serie
- J56J serie

Dit product uit de serie is equivalent aan de internationale MDM-serie producten, enz. De behuizing is van aluminiumlegering, de contactafstand is 1,27 mm, van toepassing op een draadkernsectiegebied van 0,1-0,15 mm². De prestaties van dit product voldoen aan de algemene specificatie voor micro-miniatuur gepolariseerde rechthoekige elektrische connectoren met behuizing, het is equivalent aan de 83513-serie specificatie, het is verdeeld in gewone (behuizing) en verbeterde (behuizing). Met de kleine installatieruimte, licht gewicht, betrouwbare verbinding, uitstekende elektromagnetische afscherming, goede aardbevingsbestendigheid, enz. Het wordt veel gebruikt in elektronische apparatuur en apparaten waarvoor weinig ruimte nodig is.

Contactconfiguraties

(Vooraanzicht van pin-inzetstuk)

OPMERKING:

De gemeenschappelijke connectoren omvatten 6 subfamilies: krimppuntcontact connectoren, soldeercontact connectoren, in-line contact
voor PCB N, in-line contact voor PCB N-J, haaks contact voor PCB W, haaks contact voor PCB W-J.

Specificatie:
