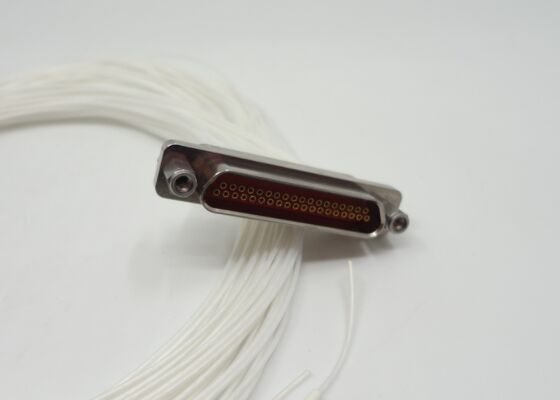

J30J Series Connector Rectangular 37contacts Vrouwelijke stopcontact met draadlengte 300mm voor radar systeem
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Productnaam: | J30J-serie connectoren | Andere naam: | Micro D-connectoren |
|---|---|---|---|
| Centrale dirigent: | Koperen legering, verguld | Buitenste geleider: | Aluminiumlegering, nikkelplating |
| DWV: | 800 V | Beëindiging van contact: | Krimpen |
| Isolatieweerstand: | ≥5000MΩ | Contact/Pin: | 37contacten |
| Isolatie Diëlektrisch: | PBT | Bedrijfstemperatuur: | -55℃~+125℃ |
| Opslagtemp.: | -55℃~+125℃ | Koppelingskabel: | AFR-250, witte draad 0,10 mm2 ~ 0,15 mm2 |
| Draad lengte: | 1000 mm, 500 mm, 300 mm, 200 mm, | Maatwerk: | Verschillende draadlengte |
| Markeren: | Vrouwelijke stopcontact van de serie J30J,37 contacten rechthoekige aansluiting met draad,met een diameter van niet meer dan 20 mm |
||
Productbeschrijving:
J30J Series Connectoren zijn ontworpen voor toepassingen die ultracompacte afmetingen, lichtgewicht constructie en hoge betrouwbaarheid vereisen. Als een miniatuurconnector met hoge dichtheid, gebouwd om zware omstandigheden te weerstaan, dient de J30J Series Connector als een kritiek onderdeel in de miniaturisatie en gewichtsoptimalisatie van moderne elektronische systemen.
Contact Systeem:
Voorzien van flexibele twist-pin contacten met een 1,27 mm contactafstand voor stabiele elektrische prestaties.
Beschikbare contactconfiguraties: 9, 15, 21, 25, 31, 37, 51, 66, 74 en 100 pinnen.
Contacten zijn vervaardigd uit verguld koperlegering om lage contactweerstand en uitstekende corrosiebestendigheid te bieden.
Voorzien van flexibele twist-pin contacten met een 1,27 mm contactafstand voor stabiele elektrische prestaties.
Beschikbare contactconfiguraties: 9, 15, 21, 25, 31, 37, 51, 66, 74 en 100 pinnen.
Contacten zijn vervaardigd uit verguld koperlegering om lage contactweerstand en uitstekende corrosiebestendigheid te bieden.
Behuizing & Afscherming:
Gehuisvest in robuuste aluminiumlegering met chemisch vernikkelde plating voor duurzaamheid en effectieve afscherming.
Uitgerust met schroefkoppeling om een veilige, trillingsbestendige verbinding te garanderen onder veeleisende bedrijfsomstandigheden.
Gehuisvest in robuuste aluminiumlegering met chemisch vernikkelde plating voor duurzaamheid en effectieve afscherming.
Uitgerust met schroefkoppeling om een veilige, trillingsbestendige verbinding te garanderen onder veeleisende bedrijfsomstandigheden.
Afsluitingsopties:
Ondersteunt meerdere afsluitingsstijlen, waaronder soldeer afsluiting, haakse / rechte PCB-montage en krimpen-naar-draad assemblage.
Ondersteunt meerdere afsluitingsstijlen, waaronder soldeer afsluiting, haakse / rechte PCB-montage en krimpen-naar-draad assemblage.
Technische Gegevens:
Omtrekdimensie van J30J Series Connector 37 contacten Vrouwelijke Socket:
| Productmodel |
J30J-37ZKP-200 (37 pinnen, vrouwelijke socket, draadlengte 200 mm) |
||
| Technisch | Materialen & Afwerking | ||
| Impedantie | / | Middengeleider | Koperlegering, Verguld |
| DWV | 800V | Buitengeleider | Aluminiumlegering, Vernikkelde Plating |
| Isolatieweerstand | >5000MΩ | Isolatiediëlektrisch | PBT |
| Temperatuur | Bedrijfstemperatuur: -55°C~+125°C Opslagtemperatuur: -55°C~+125°C | ||
Toepassingen:
Luchtvaart: Radarsysteem, satcom en telemetrie & besturingssystemen
Elektronica: Communicatie-elektronica, voertuigapparatuur en -systemen
High-end Industrie: Medische apparatuur, testinstrumenten, downhole detectieapparatuur
Magnetron & RF-apparatuur: Miniatuurtransceivermodules, PCB-naar-PCB / PCB-naar-kabel interconnectie
Maatwerk:
Personaliseer uw J30J Series Connectoren met de Product Maatwerk Services van Elite Electronics:
We kunnen ook speciale pinnen aanpassen, zoals 12 pinnen, 24 pinnen, 35 pinnen, 39 pinnen, 41 pinnen. We zullen de projectevaluatie door onze ingenieurs regelen voordat we met het maatwerk beginnen.
Verpakking & Verzending:
- Verpakking:
De J30J Series Connectoren worden veilig verpakt in een duurzame kartonnen doos om schade tijdens verzending te voorkomen.
- Verzending:
We gebruiken fedex, DHL of luchtvracht om een veilige en tijdige levering van uw J30J Series Connectoren te garanderen.
