Aanpasbare 50 Ohm RF enkele pin connector hermetische glas-metaalverbinding M2016 RoHS ISO-9001-2015 certificaat
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Beplating: | Verguld met goud | Certificaat: | ROHS ISO-9001-2015 |
|---|---|---|---|
| Materiaal: | Kovar 4J29 | Pin: | Enkele pin |
| Glas: | 7052.7070, DM308 | Hermecity: | <1.01325 x 10e-08 std.cc/s |
| pakket: | Glas tot metalen afdichtingen | Vorm: | Sinterend glas naar Kovar metalen afdichting |
| Merknaam: | ELT(Elite) | Maat: | kan worden aangepast aan uw vereiste |
| Markeren: | 50 Ohm RF enkele pin connector,Hermetische glas-metaal afdichting connector,RoHS ISO-9001-2015 gecertificeerde connector |
||

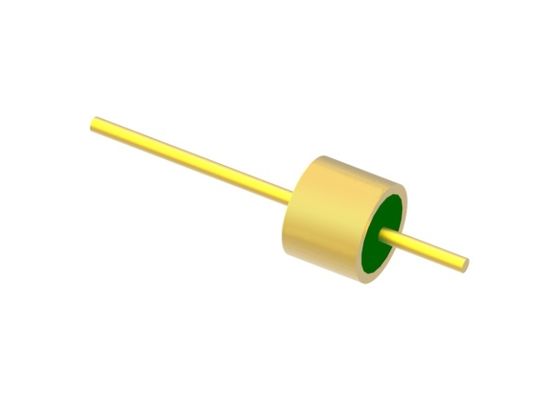

Enkele Pin 50 Ohm RF Hermetische Glas-naar-Metaalverbinding met Goud Draad Bonding Oppervlak
Specificatie van M2016:
| Productnaam | Hermetische Glas-naar-Metaalverbindingen |
| Impedantie | 50 Ohm RF |
| Type | 1 pin |
| Rijen | 1 rij |
| Kleur | Vergulde |
| Behuizing en pin materiaal | Kovar 4J29 |
|
Glas materiaal
Glastype
|
7052 of 7070 type of DM308
Groen of Wit
|
| Frequentiebereik | DC-18GHz |
| VSWR | 1.35 |
| Weerstaanspanning | ≥500V |
|
Hermeticiteit Lekrate |
< 1.01325 X 10-3 Pa*cm3/s |
| Isolatieweerstand | ≥2000MΩ |
| Bedrijfstemperatuur | -65℃~+260℃ |
Kenmerken:
-Klein formaat
-lichtgewicht
-Hermetisch
-Stabiele kwaliteit en hoge betrouwbaarheid
-Interne geleider: Goud draad bonding, solderen en koppelen methode naar keuze
Toepassing:
Breed toepassingsbereik van elektronische pakketten, satellieten, radar en andere in avionica, ruimtevaart en automotive veld. Het kan worden gebruikt met SMA, millimetergolfproducten.
Voordelen:
-1.27um verguld
-Strikte tolerantiecontrole
-Standaard en aangepast ontwerp naar keuze.
-Hoge kosteneffectieve producten en diensten
-Grote voorraden voor standaardmaten
-Snelle levering voor aangepaste producten

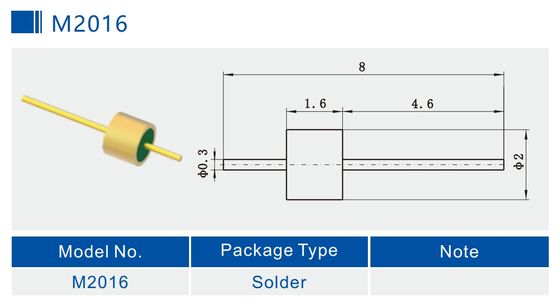

Gedetailleerd beeld (mm) van M2016
Catalogus-Glas-naar-Metaal Hermetische Verbindingen.pdf
Hermetische Glas-naar-Metaalverbindingen RF/DC Doorvoeren /Meer-pins Headers /Connector wordt ook wel Glasisolator. Ze worden voornamelijk gebruikt om microgolfsignalen, signaalkracht en stuursignalen over te brengen tussen modules en modules, modules en componenten met gasafdichtingsvereisten. Ze zijn een van de meest kritische componenten in afdichtingscomponenten.
Het glas met een lage diëlektrische constante en een laag diëlektrisch verlies wordt gebruikt als isolerend en ondersteunend materiaal. De behuizing en geleider zijn gemaakt van Kovar legering dat onder hoge temperatuur wordt gesinterd, en het oppervlak is verguld. De centrale geleider heeft een verscheidenheid aan afwerkingstijlen, zoals goud draad bonding, solderen en koppelen, enz. Glasisolatoren zijn klein, lichtgewicht, hermetisch, zeer betrouwbaar en zijn de afgelopen jaren wijdverbreid in de elektronica-industrie.
Productlijst:
| 50Ω RF Enkele pin JM Serie | Solderen Koppelen en Bonding keuze |
| 50Ω RF Enkele pin JM Standaard Serie | Solderen Koppelen en Bonding keuze |
| 50Ω RF Enkele pin JM Niet-Standaard Serie | Solderen Koppelen en Bonding keuze |
| DC Enkele pin JK Serie | Solderen en Bonding keuze |
| DC Enkele pin JK Standaard Serie | Solderen en Bonding keuze |
| DC Enkele pin JK Niet-Standaard Serie | Solderen en Nail Head Bonding keuze |
|
Meer-pins Header JMC Serie
|
1-9 pins met 1-3 rijen keuze |
| Aangepaste afmetingen |
Breed bereik |
OPMERKING:
We hebben meer dan 100.000 soorten Hermetische Glas-naar-Metaalverbinding Connectoren, als de connector die u gebruikt niet wordt gevonden, neem dan contact met ons op met uw gegevens.
