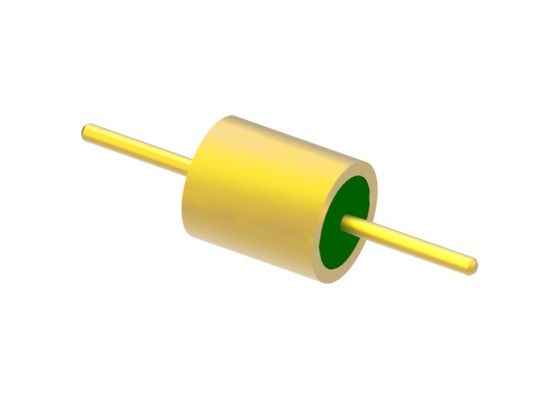

1 Pin Hermetische 50 Ohm Glas-naar-metaalafdichting Connectoren RF Doorvoer Voor Aangepaste Pakketten M1720
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Beplating: | Verguld met goud | Pin: | Enkele pin |
|---|---|---|---|
| Pin -materiaal: | Kovar 4J29 | Glas materiaal: | 7052.7070, DM308 |
| Hermecity: | <1.01325 x 10e-08 std.cc/s | Certificaat: | ROHS ISO-9001-2015 |
| pakket: | Glas tot metalen afdichtingen | Dreigement: | RF 50 ohm |
| Merknaam: | ELT(Elite) | ODM: | kan worden aangepast aan uw vereiste |
| Markeren: | 1 Pin Hermetische RF Doorvoer,50 Ohm Glas-metaalafdichting Connector,RF Doorvoer voor Aangepaste Pakketten |
||
Enkele Pin Hermetische 50 Ohm Glas-naar-metaalafdichtingen RF Feedthru voor Aangepaste Pakketten
Specificatie van JM5065:
| Productnaam | Hermetische Glas-naar-metaalafdichtingen |
| Impedantie | 50 Ohm RF |
| Type | 1 pin |
| Rijen | 1 rij |
| Kleur | Goudkleurig |
| Materiaal behuizing en pin | Kovar 4J29 |
|
Glasmateriaal
Gaskleur
|
7052 of 7070 type of DM308
Groen of Wit
|
| Frequentiebereik | DC-18GHz |
| VSWR | 1.35 |
| Weerstaanspanning | ≥500V |
|
Hermeticiteit Lekpercentage |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| Isolatieweerstand | ≥2000MΩ |
| Bedrijfstemperatuur | -65℃~+260℃ |
Introductie
Hermetische RF/DC Feedthroughs met glas-naar-metaalafdichtingen /Multi-pin Headers /Connector wordt ook wel Glasisolator genoemd. Ze worden voornamelijk gebruikt om microgolfsignalen, signaalsignalen en stuursignalen te verzenden tussen modules en modules, modules en componenten met gasafdichtingsvereisten. Ze zijn een van de meest kritische componenten in afdichtingscomponenten.
Het glas met een lage diëlektrische constante en een laag diëlektrisch verlies wordt gebruikt als isolerend en ondersteunend materiaal. De behuizing en geleider zijn gemaakt van Kovar-legering die onder hoge temperatuur wordt gesinterd, en het oppervlak is verguld. De centrale geleider heeft een verscheidenheid aan afwerkingstypes, zoals goud-draad bonding, solderen en koppelen, enz. Glasisolatoren zijn klein, lichtgewicht, hermetisch, zeer betrouwbaar en zijn de afgelopen jaren wijdverbreid in de elektronica-industrie.
Kenmerken:
-Klein formaat
-lichtgewicht
-Hermetisch
-Stabiele kwaliteit en hoge betrouwbaarheid
-Binnengeleider: Goud-draad bonding, solderen en koppelen voor keuze
Toepassing:
Breed toepassingsgebied van elektronische pakketten, satellieten, radar en andere gebieden in de avionica, ruimtevaart en auto-industrie. Het kan worden gebruikt met SMA, millimetergolfproducten.
Voordelen:
-1.27um verguld
-Strikte tolerantiecontrole
-Standaard en aangepast ontwerp naar keuze.
-Hoge kosteneffectieve producten en diensten
-Grote voorraden voor standaardmaten
-Snelle levering voor aangepaste producten
Productlijst:
| 50Ω RF Enkele Pin JM Serie | Solderen Koppelen en Bonding keuze |
| 50Ω RF Enkele Pin JM Standaard Serie | Solderen Koppelen en Bonding keuze |
| 50Ω RF Enkele Pin JM Niet-Standaard Serie | Solderen Koppelen en Bonding keuze |
| DC Enkele Pin JK Serie | Solderen en Bonding keuze |
| DC Enkele Pin JK Standaard Serie | Solderen en Bonding keuze |
| DC Enkele Pin JK Niet-Standaard Serie | Solderen en Nail Head Bonding keuze |
|
Multi-pin Header JMC Serie
|
1-9 pins met 1-3 rijen keuze |
| Aangepaste afmetingen |
Breed bereik |
OPMERKING:
We hebben meer dan 100.000 soorten Hermetische Glas-naar-metaalafdichting Connectoren, als de connector die u gebruikt niet wordt gevonden, neem dan contact met ons op met uw gegevens.
