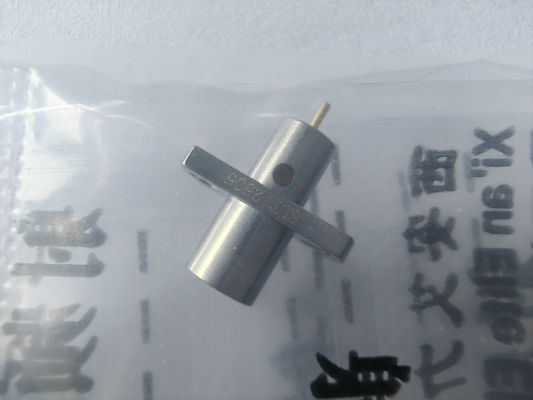

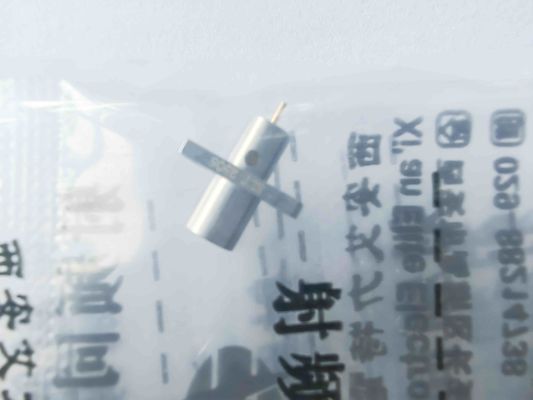

Stainless Steel SMP Man Plug 2 Hole Flange Mount Full Detent Microstrip Connector met frequentie tot 18 GHz

Productbeschrijving:

De SMP RF-connector is een push-on subminiature RF coaxiale connector ontworpen voor toepassingen met hoge frequentie tot 40 GHz. Het staat bekend om zijn compacte formaat en betrouwbare prestaties, waardoor het ideaal is voor gebruik in diverse elektronische apparaten, systemen, communicatie, satcom, radar enzovoort voor de verbinding tussen printplaten. Het kan grotere montage-ruimte besparen om een verbinding met hoge dichtheid op de printplaat te realiseren. De mannelijke SMP RF-connector heeft drie structuren: full detent, limited detent (ook wel semi detent, half detent genoemd) en smooth bore (inclusief catcher's mitt).

Afhankelijk van de verschillende toepassingen, kan de gebruiker de mannelijke SMP RF-connector met verschillende structuren kiezen. Wanneer de gebruiker geen frequentie-interferentie nodig heeft, kunnen ze kiezen voor de full detent. De full detent heeft de maximale verbindingskracht, de beste trillingsbestendigheid & slagvastheid. Het wordt veel gebruikt voor kabelverbindingen.

Wanneer de gebruiker vaak moet inpluggen, kunnen ze de limited detent (ook wel semi detent, half detent genoemd) gebruiken. The retentiekracht is medium gebaseerd op de smooth bore structuur. Het wordt veel gebruikt voor PCB-assemblage en blind mating verbindingen.

Wanneer de gebruiker meer of veel SMP printplaat-naar-printplaat connectoren moet assembleren, kunnen ze kiezen voor de smooth bore structuur. De smooth bore heeft dezelfde inzet- en ontkoppelkrachten en maakt axiale & radiale misalignering mogelijk. Het wordt vaak gebruikt in blind mating verbindingen.

De afmetingen van de roestvrijstalen SMP mannelijke Full Detent Connector (eenheid: mm): SMP-JFD30G-F

Voor de roestvrijstalen mannelijke SMP RF-connector 2-gaats flensmontage connector: SMP-JFD30G-serie, we hebben ook het smooth bore type SMP-JFD30G-S.

Andere roestvrijstalenmannelijkeSMP RF-connector 2-gaats flensmontage connector Vergelijkbaar model: SMP-JFD-serie

Opmerking 3: Inzetdiepte: 2,79 mm

Opmerking 1: Inzetdiepte: 2,79 mm

Meer producten, neem vrijblijvend contact met ons op voor de productcatalogus sales3@xa-elite.com.cn

Toepassingen:

Xi'an Elite Electronic is een toonaangevende fabrikant van RF-connectoren & adapters, microgolf-/golfgeleidercomponenten & kabelassemblages, die al meer dan 23 jaar actief is in de luchtvaart, ruimtevaart, navigatie, satcom, radar, communicatie velden.

Maatwerk:

Product maatwerkdiensten voor SMP RF-connector:

Merknaam: ELT

MOQ: 200 stuks

Prijs: Afhankelijk van de hoeveelheid

Stuur ons de tekening of details en wij laten onze ingenieur de evaluatie regelen of we raden ons het alternatieve model aan of leveren onze oplossing aan u.

Verpakking en verzending:

Verpakking voor SMP RF-connector:

1 stuk/ kleine plastic zak

10 stuks/ grotere plastic zak

100 stuks/ kartonnen doos

De SMP RF-connector wordt veilig verpakt in een kleine kartonnen doos om de bescherming tijdens verzending te garanderen. De doos is gelabeld met de productnaam en specificaties voor eenvoudige identificatie.

Voor verzending wordt de SMP RF-connector in een kartonnen doos geplaatst. We leveren het trackingnummer na verzending.
