N Vrouwelijke koperen pin flens RF connector met microstrip
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Naam van het product: | N-type RF coaxialkabelconnector | Platering: | met een breedte van niet meer dan 15 mm |
|---|---|---|---|
| Impedantie: | 50 ohm | Frequentiebereik: | DC~11GHz |
| Type kabel: | .141, SFT-50-3-1 | Geslacht: | Vrouwelijke |
| Materiaal: | metalen |

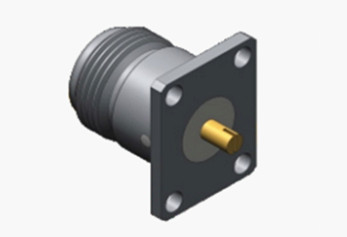

N Vrouwelijke koperen pin flens RF connector met microstrip
N-type aansluitingen zijn coaxiale aansluitingen met een draadkoppeling, bekend om hun uitstekende antivibratie-mogelijkheden en elektrische prestaties.Ze ondersteunen meestal frequenties tot 11 GHz en zijn compatibel met verschillende soorten RF-kabelsDeze connectoren worden vaak gebruikt in toepassingen zoals luchtvaart, ruimtevaart, radar, draadloze, medische, microgolf- en digitale communicatie, evenals test- en meetinstrumenten.Wij bieden aanpassingsdiensten voor verschillende type-N connectoren en adapters om aan de specifieke eisen van onze klanten te voldoen, met inbegrip van rechte of rechthoekige configuraties, opties voor het bevestigen van flenzen of schotten.
Specificatie
Opmerking:De specifieke gegevens van het model zijn gebaseerd op de gegevens in het productdossier.
| Elektrische kenmerken | ||
| Impedantie | 50Ω | |
| Frequentiebereik | DC~11GHz ((Max.18GHz) | |
| Nominale spanning | 1000VRMS* ((Max.Zeespiegel) | |
| Dielectrieken Spanningsweerstand | 1500VRMS* (max.zeespiegel) | |
| Isolatieweerstand | ≥ 5000 MΩ | |
| Centrale weerstand | Buitenste geleider | ≤ 0,5 mΩ |
| Centrale geleider | ≤ 1,5 mΩ | |
| VSWR | ≤ 1.3 | |
| Materiaal en mechanische eigenschappen | ||
| Centrale dirigent | Mannelijk | met een breedte van niet meer dan 15 mm |
| Vrouwelijke | Fosforbronzen, verguld | |
| Veerkrachtig contact | Fosforbrons | met een breedte van niet meer dan 50 mm |
| Schelp / Behuizing | Messing roestvrij staal | Goud geplatte passivatie |
| Kabelklem | met een gewicht van niet meer dan 10 kg | met een breedte van niet meer dan 15 mm |
| Isolator | PTFE | |
| Gaskets | Silikonrubber | |
| Duurzaamheid | 500 cycli | |

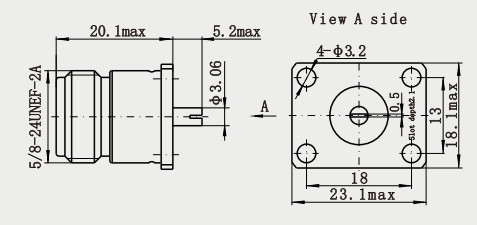

Overzicht Tekening ((mm) van N Vrouwelijke koperen pin flens RF connector met microstrip
Kenmerken:
1Het gebruik van kwalitatief hoogwaardige materialen en een nauwkeurig productieproces zorgt voor een zeer laag verlies tijdens de signaaloverdracht.die bijdraagt aan de verbetering van de efficiëntie en kwaliteit van de signaaloverdracht.
2Na speciale behandeling en testen kan het stabiel werken onder moeilijke omgevingsomstandigheden (zoals hoge temperatuur, lage temperatuur, vochtigheid, enz.) en heeft het een lange levensduur.
Toepassingen:
1. Goede aanpassingsvermogen voor het milieu: na speciale behandeling en testen kunnen microstripconnectoren van het type N stabiel werken onder moeilijke omgevingsomstandigheden (zoals hoge temperatuur,lage temperatuur, vochtigheid, enz.) en hebben een lange levensduur, waardoor ze geschikt zijn voor gebruik in het buitenleven en in verschillende complexe omgevingen.
2Versatile compatibiliteit: De N-type microstripconnector is compatibel met veel soorten kabels, waaronder semi-stijve kabels en flexibele kabels, enz., waardoor een breder toepassingsgebied wordt geboden.Het voldoet ook aan de internationale normen (e.g., IEC en IEEE) voor gemakkelijke uitwisselbaarheid en integratie met andere apparatuur.
Productcategorie:
| RF-adapter |
| RF-kabelsamenstellingen |
| MCX/MMCX RF-connector |
| Connector van de serie J30J |
| Mikrogolf-roterende gewrichten |
| SMP/SSMP RF-connector |
| SMA/SSMA RF-connector |
| Vergrendeling van de verpakking |
| Waaggeleider naar coaxiale adapter |
| TNC RF-connector |
| N-type RF-connector |
| BNC RF ConnectorMillimeter Wave Connectors ((2.4mm, 2.92mm) |
Verpakking en levering:
* Standaard exportkarton
* Volgens de eisen van de klant
NB:
We hebben meer dan 10.000 soortenN-type VerbindingenAls de verbinding die u gebruikt niet is gevonden, neem dan contact met ons op met uw detailsHet is....
