Rechte PCB Printplaat MMCX Kleine Coaxiale Kabel Connectoren 50Ω Impedantie
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Productnaam: | MMCX Reeksschakelaar | Geslacht: | Mannetje |
|---|---|---|---|
| Plateren: | Het goud plateerde Vernikkeld | Materiaal: | Messing |
| Impedantie: | 50Ω | Duurzaamheid: | 500 Cycli |
| Type: | PCB zetten op | ||
| Markeren: | MMCX PCB coaxiale connectoren 50Ω,Rechte MMCX RF adapter connector,Kleine MMCX PCB mount connector |
||
Goudkleurige 50 ohm MMCX Rechte PCB Paneelmontage Krimpbare RF Coaxiale Connector
MMCX-serie is een soort micro-insteek RF coaxiale connector die kleiner is dan MCX, veel gebruikt in kleine communicatieapparaten en netwerkapparaten met strikte eisen aan volume en gewicht.
Toepassingen van de MMCX-connectoren zijn die waarbij grootte, gewicht, prestaties en montagegemak de drijvende overwegingen zijn voor de uiteindelijke ontwerpbeslissing. Typisch zijn dit GPS, draadloze communicatie (WLAN en mobiel) en automotive.
Specificatie
| Elektrische Kenmerken | |||
| Impedantie | 50Ω | ||
| Frequentiebereik | DC~6GHz | ||
| Nominale Spanning | 170VRMS | ||
| Diëlektrische Spanningsweerstand | 500VRMS | ||
| Isolatieweerstand | ≥2000MΩ | ||
| Middenweerstand | Middelste Geleider | ≤10mΩ | |
| Buitenste Geleider | ≤5mΩ | ||
| VSWR | ≤1.3 | ||
| Materiaal & Mechanische Kenmerken | |||
| Middelste Geleider | Man | Messing Goudkleurig | |
| Vrouw | Berylliumkoper Goudkleurig | ||
| Elastisch Contact | Berylliumkoper Goudkleurig | ||
| Behuizing en andere Metalen Delen | Messing Goudkleurig | ||
| Krimpkous | Messing Vernikkeld | ||
| Isolatoren | PTFE | ||
| Afdichtring | Siliconenrubber | ||
| Duurzaamheid | 500 cycli | ||
| RoHS-conform | Ja |
| Centrumcontactbeëindiging | Krimpen |
| Buitencontactbeëindiging | Krimpen |
| Koppelcycli | 500 cycli |
| Contactbehoud | 10N min |
| Kabelbehoud | 100N min |
| Koppelkracht | 13,6N max |
| Ontkoppelkracht | 13,6N max |

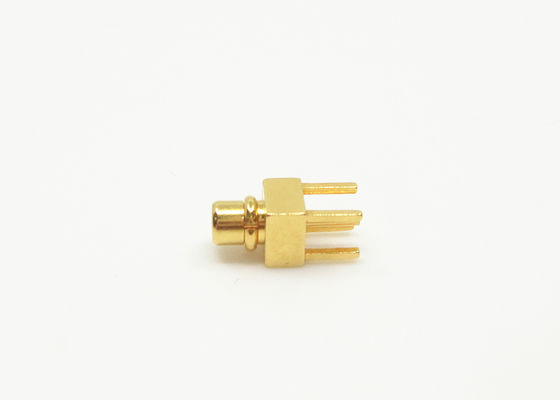

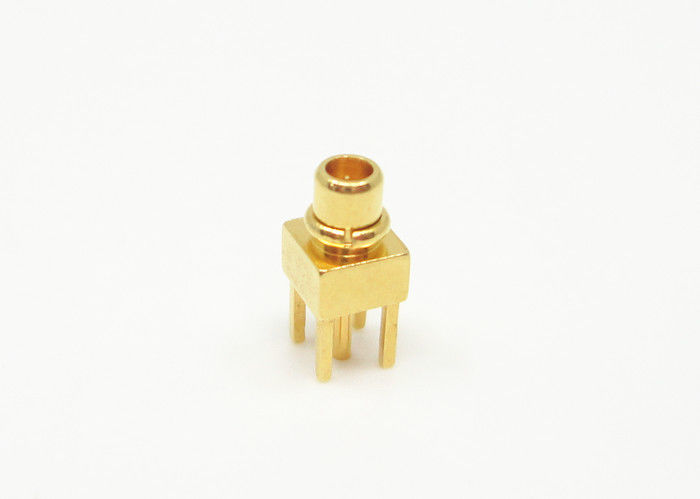

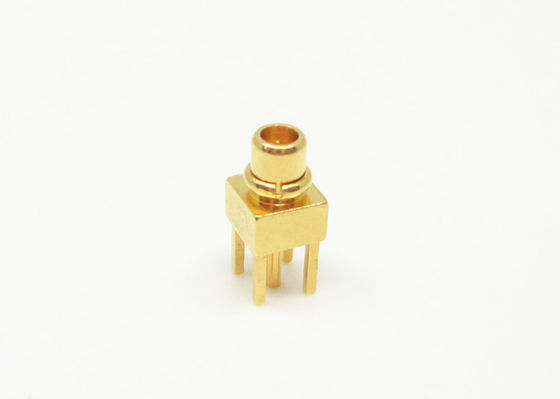

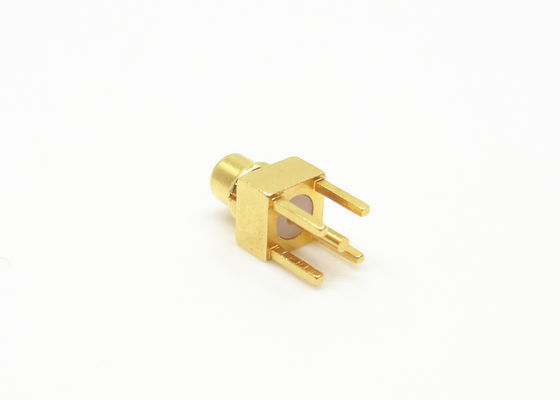

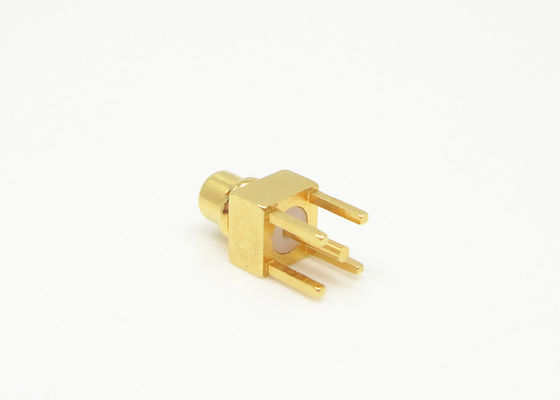

Gedetailleerde Afbeeldingen
Kenmerken:
-Lage kosten gecombineerd met hoge kwaliteit.
-Breedbandprestaties met lage reflectie van DC tot 6 GHz.
-Snelle aan/uit klikkoppeling.
-50 Ohm impedantie
- Verkrijgbaar voor bevestiging aan standaard industriële kabels en als printplaatapparaat
-Zorg voor herhaalbare prestaties
Toepassing:
* Netwerk
* Satcom
* Computer/LAN's
* Computer/LAN's
* Mobiele communicatie
* Instrumentatie
* Mobiele communicatie
* Buitenfaciliteiten
* Radar, magnetron
* Telecommunicatie
* Instrumentatie
* Automotive
* Springlijnverbinding
* Basisvoorziening
* Radio, TV-antennesysteem
Productcatalogus:
| RF Adapter |
| Golfgeleider naar Coaxiale Adapter |
| Glas-naar-metaal Hermetische Afdichtingen |
| J30J Serie Connector |
| Magnetron Draaikoppelingen |
| RF Kabelassemblages |
| SMA/SSMA RF Connector |
| SMP/SSMP RF Connector |
| MCX/MMCX RF Connector |
| TNC RF Connector |
| N Type RF Connector |
| BNC RF Connector Millimetergolf Connectoren (2,4 mm, 2,92 mm) |
OPMERKING:
We hebben meer dan 10.000 soorten MMCX Connectoren, als de connector die u gebruikt niet wordt gevonden, neem dan contact met ons op met uw details.
