SBMA Vrouwelijke flens rechte RF coaxiale connector met microstrip en nikkel / goud
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Product name: | SBMA RF Conector | Plating: | Nickel / Gold Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 1169-33 |
| Type: | Straight | Gender: | Female |
| Markeren: | SBMA RF Coaxial Connector,Nickelplating RF Coaxial Connector,Microstrip RF coaxiale connector |
||

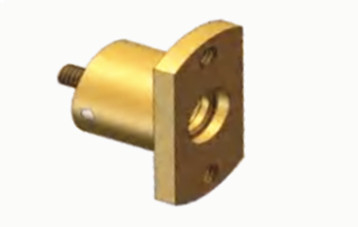

SBMA Female Flange Messing Rechte RF Coaxial Connector met Microstrip
De SBMA-serie is een miniaturiseerde versie van de BMA-serie coaxiale connectoren en beschikt ook over blind-mate-mogelijkheden.Het voldoet aan de eisen van de miniaturisatie en modulariteit van microgolfapparaten.
Specificatie
Opmerking:De specifieke gegevens van het model zijn gebaseerd op de gegevens in het productdossier.
| Elektrische kenmerken | ||
| Impedantie | 50 Ohm | |
| Frequentiebereik | DC~40 GHz | |
| Nominale spanning | 170 VRMS (maximaal zeeniveau) | |
| Dielectrieken Spanningsweerstand | 500 VRMS (maximaal zeeniveau) | |
| Isolatieweerstand | ≥ 2000 MOhm | |
| Contactweerstand | Buitenste geleider | <= 2mOhm |
| Centrale geleider | <= 6 mOhm | |
| VSMR | ≤1.25 | |
| Invoegingsverlies | ≤ 0,30 dB | |

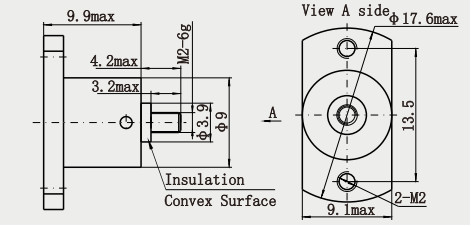

Productgegevens
| Materiaal en mechanische eigenschappen | |||
| Centrale dirigent | Mannelijk/Plug | met een gewicht van niet meer dan 10 kg | met een gewicht van niet meer dan 50 kg |
| Vrouwelijke/Socket | Sn-P-bronzen | met een gewicht van niet meer dan 50 kg | |
| Resiliëntie contact | Berylliumbronzen | met een breedte van niet meer dan 15 mm | |
| Schelp / Behuizing | Messing, roestvrij staal | met een breedte van niet meer dan 15 mm | |
| Isolatoren | PTFE | ||
| Verzegelring | Silikonrubber | ||
| Duurzaamheid | 500 cycli | ||
| RoHS-conform | - Ja, dat klopt. |
| Paringscycli | 500 Cycli |
| Contactbehoud | 10N min |
| Kabelbehoud | 100 N min |
| Koppelkracht | 0.6N max. |
| Afkoppelingskracht | 0.6 N max |
Omgevingsspecificatie:
| Werktemperatuur | -65 tot +165°C |
| IP-classificatie (gepaard) | IP64 |
Kenmerken:
1Hoog betrouwbaarheid:
Lange mechanische levensduur, over het algemeen tot 500 maal of meer, waardoor de frequentie van het vervangen van connectoren wordt verminderd en de onderhoudskosten worden verlaagd.zoals het gebruik van drijvende structuur, leidende mouw en contactkop van de tweefasige zwevende pas, enz., om de stabiliteit en betrouwbaarheid van de verbinding te waarborgen, maar ook gemakkelijk te installeren en onderhouden.
2. Hoge mate van standaardisatie:
In overeenstemming met de standaardproductie, productgrootte, prestaties en andere duidelijke normen,om de compatibiliteit en uitwisselbaarheid tussen door verschillende fabrikanten geproduceerde SBMA-connectoren te waarborgen.
Toepassing:
Andere gebieden:
In medische apparatuur, zoals apparatuur voor magnetische resonantiebeeldvorming (MRI), medische RF-therapieapparatuur, enz., moeten ook RF-connectoren worden gebruikt om de relevante elektronische apparatuur te verbinden.SBMA-connectoren kunnen voldoen aan de speciale eisen van medische apparatuur voor signaaloverdracht, terwijl de miniaturisatie-eigenschappen ook helpen bij de miniaturisatie en het draagbare ontwerp van medische apparatuur.
Op het gebied van industriële automatisering kunnen ook sommige industriële besturingsapparatuur, sensoren, enz. gebruikmaken van RF-technologie,SBMA-connectoren kunnen worden gebruikt voor de verbinding tussen deze apparaten om draadloze gegevensoverdracht en afstandsbediening te bereiken.
NB:
We hebben meer dan 10.000 soorten verbindingsproducten (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.),Neem contact met ons op met uw gegevens..
