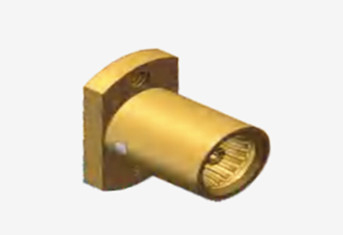

2-holes Flange BMA Vrouwelijke RF Coaxiale Connector met Microstrip Connector
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Product name: | BMA RF Conector | Plating: | Nickel / Gold Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 1169-33 |
| Type: | Straight | Gender: | Female |
| Markeren: | 2-holes flens RF coaxiale connector,Microstrip Connector RF Coaxial Connector |
||
2-holes Flange BMA Vrouwelijke RF Coaxiale Connector met Microstrip Connector
De BMA-serie vertegenwoordigt een categorie blind-mat-connectoren, ontworpen en vervaardigd in overeenstemming met de IEC1169-33-normen.Deze connectoren zorgen voor een betrouwbaar contact en tonen superieure elektrische eigenschappen.Hun grootste voordeel is dat ze zowel axiaal als radial kunnen zweven, dat ze minimale ruimte tussen de paringspunten nodig hebben en dat ze licht zijn.Dit maakt ze bijzonder geschikt voor blind-mating toepassingen binnen chassis kastDe BMA-serie wordt op grote schaal gebruikt bij het aansluiten van modules binnen chassiskasten en biedt compatibiliteit voor snelle inzet en loslaten met internationale tegenhangers.Ze zijn uitstekend in het aansluiten van coaxialkabels voor radioapparatuur en -instrumenten.
Specificatie
Opmerking:De specifieke gegevens van het model zijn gebaseerd op de gegevens in het productdossier.
| Elektrische kenmerken | ||
| Impedantie | 50 Ohm | |
| Frequentiebereik | DC~18 GHz | |
| Nominale spanning | 250 VRMS (maximaal zeeniveau) | |
| Dielectrieken Spanningsweerstand | 1000 VRMS (maximaal zeeniveau) | |
| Isolatieweerstand | ≥ 5000 MOhm | |
| Contactweerstand | Buitenste geleider | ≤ 2,0 mOhm |
| Centrale geleider | ≤ 0,5 mOhm | |
| VSMR | ≤ 1.3 | |
Productgegevens
| Materiaal en mechanische eigenschappen | |||
| Centrale dirigent | Mannelijk/Plug | met een gewicht van niet meer dan 10 kg | met een gewicht van niet meer dan 50 kg |
| Vrouwelijke/Socket | Sn-P-bronzen | met een gewicht van niet meer dan 50 kg | |
| Resiliëntie contact | Berylliumbronzen | met een breedte van niet meer dan 15 mm | |
| Schelp / Behuizing | Messing, roestvrij staal | met een breedte van niet meer dan 15 mm | |
| Isolatoren | PTFE | ||
| Verzegelring | Silikonrubber | ||
| Duurzaamheid | 500 cycli | ||
| RoHS-conform | - Ja, dat klopt. |
| Paringscycli | 500 Cycli |
| Contactbehoud | 10N min |
| Kabelbehoud | 100 N min |
| Koppelkracht | 0.6N max. |
| Afkoppelingskracht | 0.6 N max |
Omgevingsspecificatie:
| Werktemperatuur | -55 tot +155°C |
| IP-classificatie (gepaard) | IP64 |
Kenmerken:
1. Uitstekende mechanische en elektrische prestaties: BMA-connectoren hebben een lage contactweerstand tussen de interne en externe geleiders, een hoge isolatieweerstand en een lage VSWR,die de stabiliteit en betrouwbaarheid van de signaaloverdracht kunnen garanderen.
2. Gemakkelijke aansluiting: De interface van de BMA-connector neemt de luchtinterface aan, die snel kan worden aangesloten en ontkoppeld zonder het gebruik van gereedschappen, waardoor de werkefficiëntie wordt verbeterd.
3. Zeer aanpasbaar: volgens verschillende toepassingsvereisten kunnen BMA-connectoren worden aangepast met verschillende installatiemethoden en kabellengtes om aan specifieke gebruiksvereisten te voldoen.
Toepassing:
1In de bouw van basisstations,het wordt gebruikt om verschillende RF-apparatuur en antennesystemen te verbinden om de verzending en ontvangst van signalen te realiseren en de stabiele werking van communicatienetwerken te waarborgenBijvoorbeeld in 5G-basisstations kunnen BMA-connectoren worden gebruikt om verschillende modules en componenten te verbinden om aan de vereisten voor hoogfrequente en hogesnelheidsgegevensoverdracht te voldoen.
Het is geschikt voor de interne aansluiting van draadloze communicatieapparatuur, zoals mobiele telefoons, walkie-talkies, enz.Het kan een betrouwbare RF-signaalverbinding in beperkte ruimte realiseren en de normale communicatiefunctie van de apparatuur garanderen.
2. in medische apparatuur, zoals bepaalde medische beeldvormende apparatuur, RF-therapieapparatuur, enz.,BMA-connectoren kunnen worden gebruikt om gerelateerde elektronische apparatuur en sensoren te verbinden om signaaloverdracht en -verwerking te realiseren.
In industriële automatiseringsbesturingssysteem wordt het gebruikt om veldapparatuur en besturingscentrum te verbinden om afstandsbewaking en -besturing te realiseren.
NB:
We hebben meer dan 10.000 soorten verbindingsproducten (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.),Neem contact met ons op met uw gegevens..
