| Naam van het product: | De Schakelaar van TNC rf | Platering: | met een breedte van niet meer dan 15 mm |
|---|---|---|---|
| Impedantie: | 50Ω | Duurzaamheid: | 500 cycli |
| Contactmateriaal: | Messing, BeCu | Materiaal: | met een gewicht van niet meer dan 10 kg |
| Ontwerpnorm:: | IEC 60169-17 | Type: | Recht. |
| Markeren: | Hermetische rechtstreekse coaxiale RF-connector,PCB-toepassingen RF-coaxialconnector |
||

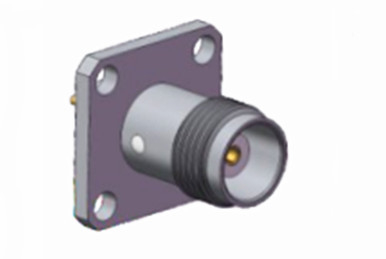

Hoogwaardige TNC vrouwelijke hermetische rechte RF coaxiale connector voor PCB-toepassingen
De TNC-serie vertegenwoordigt een gedraaide evolutie van de BNC-connector, gekenmerkt door zijn schroefdraadverbinding.en waterdichte connectoren bieden een uniforme 50 ohm-impedantie en functie in het DC- tot 11 GHz-spectrumEr bestaan twee varianten van de TNC-connector: standaard en omgekeerde polariteit.die mogelijk niet overeenkomen met de prestaties van industriële of premiumproductenTNC-connectoren worden vaak gebruikt in antenneverbindingen en vinden veel toepassingen in avionics, communicatie en diverse industriële gebieden.de omgekeerde polariteit en 75-ohm versies van de TNC-connector zijn ook toegankelijk.
Specificatie
Opmerking:De specifieke gegevens van het model zijn gebaseerd op de gegevens in het productdossier.
|
Elektrische kenmerken
|
||||
|
Impedantie
|
50Ω
|
|||
|
Frequentiebereik
|
DC~4 GHz
|
|||
|
Nominale spanning
|
2500VRMS (maximaal zeeniveau)
|
|||
|
Dielectrieken Spanningsweerstand
|
750VRMS (maximaal zeeniveau)
|
|||
|
Isolatieweerstand
|
≥ 2000MΩ
|
|||
|
Contactweerstand
|
Buitenste geleider
|
≤ 6mΩ
|
||
|
Centrale geleider
|
≤ 1,5 mΩ
|
|||
|
VSMR
|
≤ 1.3
|
|||
Mechanische specificatie
| Ontwerpnorm | IEC 60169-17 |
| RoHS-conform | - Ja, dat klopt. |
| Beëindiging van het contact met het centrum | Krimp |
| Beëindiging van contact met de buitenwereld | Krimp |
| Paringscycli | 500 Cycli |
| Contactbehoud | 10N min |
| Kabelbehoud | 100 N min |
| Koppelkracht | 13.6N max. |
| Afkoppelingskracht | 13.6N max. |
Omgevingsspecificatie:
| Werktemperatuur | -30 tot +70°C |

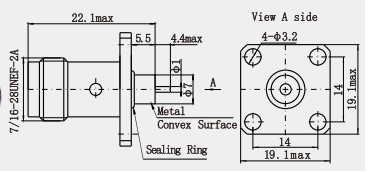

Gedetailleerde tekening
Kenmerken:
Aanpasbaarheid aan het milieu
Materiaal van hoge kwaliteit: meestal gemaakt van messing of roestvrij staal, het oppervlak kan worden vernikeld of verguld om de corrosiebestendigheid te verbeteren en de levensduur te verlengen,Sommige connectoren zijn ook waterdicht., stofdicht en andere eigenschappen, geschikt voor buiten of ruwe omgevingen.
breed temperatuurbereik: het werktemperatuurbereik is meestal breed, bijvoorbeeld kunnen sommige connectoren normaal werken in het temperatuurbereik van -65 °C tot +165 °C,om te voldoen aan de behoeften van het gebruik in verschillende omgevingen.
Toepassing:
1Positionerings- en bewakingsveld
Satellietnavigatie-meetantenne: in veel buitenscenario's, zoals geodetische kartografie, oceaanonderzoek, seismische monitoring, brugdeformatiebewaking, enz.,de TNC-aansluiting verbindt de satellietnavigatie meetantenne met externe apparaten, draadloze signalen overbrengt en stroom levert, en kan metings- en positioneringsnauwkeurigheid op centimeterniveau realiseren.
2. Luchtvaartgebied
Luchtvaartbesturingssysteem: wordt gebruikt voor de aansluiting van de bijbehorende radiotechnologie om de nauwkeurigheid en betrouwbaarheid van de luchtvaartcommunicatie te waarborgen;om de veilige vlucht van luchtvaartuigen en een soepele luchtverkeersleiding te garanderen.
NB:
We hebben meer dan 10.000 soorten verbindingsproducten (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.),Neem contact met ons op met uw gegevens..
