TNC Vrouwelijke rechthoekige 4-gat flens RF-connector met microstrip
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Naam van het product: | TNC Conector | Platering: | met een breedte van niet meer dan 15 mm |
|---|---|---|---|
| Impedantie: | 50Ω | Duurzaamheid: | 500 cycli |
| Contactmateriaal: | Messing, BeCu | Materiaal: | met een gewicht van niet meer dan 10 kg |
| Ontwerpnorm: | IEC 60169-17 | Type: | Ra |
| Markeren: | TNC vrouwelijke RF-connector,4-holes flens RF-connector,Microstrip RF connector |
||

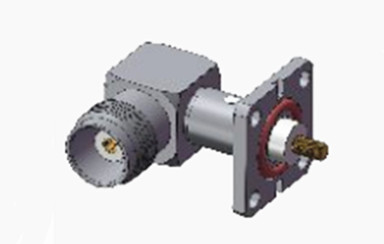

TNC Vrouwelijke rechthoekige 4-gat flens RF-connector met microstrip
De TNC-serie is een draadvormige afgeleide van de BNC-connector, met schroefdraadjes voor een veilige verbinding.en waterdichte eenheden behouden een consistente impedantie van 50 ohm en werken binnen het frequentiebereik DC tot 11 GHzEr zijn twee soorten TNC-connectoren: standaard- en omgekeerde polariteit.Deze kosteneffectieve connectoren zijn geschikt voor een verscheidenheid aan commerciële toepassingen.Hoewel hun prestaties niet kunnen concurreren met industriële of hoogwaardige producten, worden ze gewoonlijk gebruikt voor antenneverbindingen en hebben ze veel toepassingen in avionics, communicatie,en algemene industrieDaarnaast zijn ook omgekeerde polariteit en 75-ohm varianten van de TNC-connectoren beschikbaar.
Specificatie
Opmerking:De specifieke gegevens van het model zijn gebaseerd op de gegevens in het productdossier.
|
Elektrische kenmerken
|
||||
|
Impedantie
|
50Ω
|
|||
|
Frequentiebereik
|
DC~4 GHz
|
|||
|
Nominale spanning
|
2500VRMS (maximaal zeeniveau)
|
|||
|
Dielectrieken Spanningsweerstand
|
750VRMS (maximaal zeeniveau)
|
|||
|
Isolatieweerstand
|
≥ 2000MΩ
|
|||
|
Contactweerstand
|
Buitenste geleider
|
≤ 6mΩ
|
||
|
Centrale geleider
|
≤ 1,5 mΩ
|
|||
|
VSMR
|
≤ 1.3
|
|||
Mechanische specificatie
| Ontwerpnorm | IEC 60169-17 |
| RoHS-conform | - Ja, dat klopt. |
| Beëindiging van het contact met het centrum | Krimp |
| Beëindiging van contact met de buitenwereld | Krimp |
| Paringscycli | 500 Cycli |
| Contactbehoud | 10N min |
| Kabelbehoud | 100 N min |
| Koppelkracht | 13.6N max. |
| Afkoppelingskracht | 13.6N max. |
Omgevingsspecificatie:
| Werktemperatuur | -30 tot +70°C |
| IP-classificatie (gepaard) | IP64 |

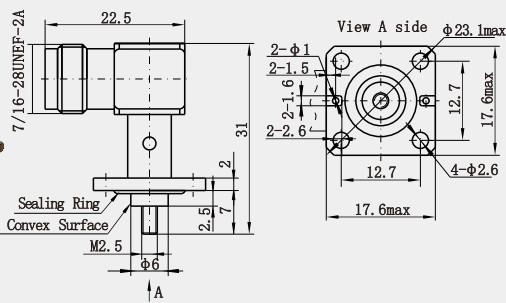

Gedetailleerde tekening
Kenmerken:
Sterke aanpassingsvermogen voor het milieu
1. breed temperatuurbereik: kan werken in een breed temperatuurbereik, in het algemeen in staat om zich aan te passen aan omgevingstemperatuur van -55 °C tot +125 °C,en sommige producten kunnen zelfs worden gebruikt bij hogere of lagere temperaturen, waardoor de TNC-adapter kan worden toegepast op een verscheidenheid aan verschillende klimaatomstandigheden en het gebruik van het milieu.
2. Goede afdichtingsprestaties: met een goede afdichting kan het voorkomen dat vocht, stof en andere externe stoffen de connector binnenkomen,het beschermen van de betrouwbaarheid en stabiliteit van de verbinding en het verbeteren van de levensduur, met name geschikt voor buiten of vochtige, stoffige en andere ruwe omgevingen.
Toepassing:
Ruimtevaart
1. communicatiesysteem van het vliegtuig: in vliegtuigen kunnen TNC-adapters worden gebruikt om de communicatieapparatuur, navigatieapparatuur en antennes van het vliegtuig aan te sluiten, enz.;de communicatie en navigatie tussen vliegtuigen en grondcontroles en andere vliegtuigen te realiseren, en om de veiligheid en de vlotte vluchten te waarborgen.
2- Satellietcommunicatiesysteem: In het satellietcommunicatiesysteemTNC-adapters worden gebruikt om communicatieapparatuur en antennes op satellieten aan te sluiten om communicatie tussen satellieten en grondstations te realiseren, die een betrouwbare verbinding voor satellietcommunicatie biedt.
NB:
We hebben meer dan 10.000 soorten TNC Connector, als de connector die u gebruikt niet is gevonden, neem dan contact met ons op met uw gegevens.
