TNC rechthoekige man-tot-vrouw RF-connectoradapter voor communicatie
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Naam van het product: | TNC Conector | Platering: | met een breedte van niet meer dan 15 mm |
|---|---|---|---|
| Impedantie: | 50Ω | Duurzaamheid: | 500 cycli |
| Contactmateriaal: | Messing, BeCu | Materiaal: | met een gewicht van niet meer dan 10 kg |
| Ontwerpnorm:: | IEC 60169-17 | Type: | Ra |
| Markeren: | Rechthoek RF-connectoradapter,TNC RF connector adapter,Communicatie RF Connector Adapter |
||

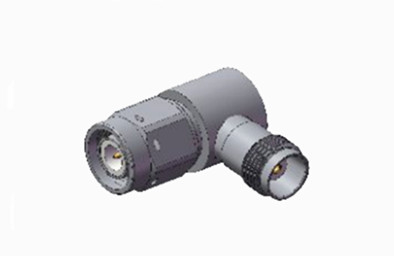

TNC rechthoekige man-tot-vrouw RF-connectoradapter voor communicatie
De TNC-serie vertegenwoordigt een draadvormige iteratie van de BNC-connector, gekenmerkt door zijn schroefdraad-paringsontwerp.en waterdichte eenheden een impedantie van 50 Ohm in een frequentiebereik van DC tot 11 GHz behoudenDe productlijn omvat twee primaire varianten: standaard- en omgekeerde polariteitsconnectoren.Deze connectoren zijn geoptimaliseerd voor commercieel gebruik.Het is vooral bekend dat ze uitblinken in antenneverbindingen en veel voorkomen in avionics, communicatie en diverse industriële sectoren.De TNC-connectoren zijn ook beschikbaar in versie met omgekeerde polariteit en 75 Ohm om aan specifieke eisen te voldoen..
Specificatie
Opmerking:De specifieke gegevens van het model zijn gebaseerd op de gegevens in het productdossier.
Elektrische kenmerken | ||||
Impedantie | 50Ω | |||
Frequentiebereik | DC~4 GHz | |||
Nominale spanning | 2500VRMS (maximaal zeeniveau) | |||
Dielectrieken Spanningsweerstand | 750VRMS (maximaal zeeniveau) | |||
Isolatieweerstand | ≥ 2000MΩ | |||
Contactweerstand | Buitenste geleider | ≤ 6mΩ | ||
Centrale geleider | ≤ 1,5 mΩ | |||
VSMR | ≤ 1.3 | |||

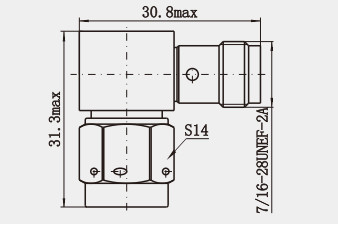

Mechanische specificatie
| Ontwerpnorm | IEC 60169-17 |
| RoHS-conform | - Ja, dat klopt. |
| Beëindiging van het contact met het centrum | Krimp |
| Beëindiging van contact met de buitenwereld | Krimp |
| Paringscycli | 500 Cycli |
| Contactbehoud | 10N min |
| Kabelbehoud | 100 N min |
| Koppelkracht | 13.6N max. |
| Afkoppelingskracht | 13.6N max. |
Omgevingsspecificatie:
| Werktemperatuur | -30 tot +70°C |
| IP-classificatie (gepaard) | IP64 |
Kenmerken:
Een redelijk bouwproject
1Kleine en lichte: TNC-adapters zijn relatief compact, klein in omvang en licht in gewicht, gemakkelijk te dragen en te installeren zonder de apparatuur te belasten,met een vermogen van niet meer dan 50 W,, zoals ruimtevaart, mobiele communicatie en andere gebieden.
2Diversificeerde modellen en installatiemethoden: er is een verscheidenheid aan modellen om uit te kiezen, waaronder mannelijke, vrouwelijke, rechte, gebogen, paneelvormige, door de muur, enz.,die kunnen voldoen aan verschillende installatiebehoeften en ruimtebeperkingenOndertussen is de beëindigingsmethode ook flexibeler en kan worden geïnstalleerd door kaartverbinding, lassen, krimpen, enz., wat voor gebruikers handig is om te kiezen volgens de werkelijke situatie.
Toepassing:
1Netwerkanalysator: In de Netwerkanalysator kan de TNC-adapter worden gebruikt om de poort van het geteste apparaat en de analysator te verbinden om de RF-prestatietest van het geteste apparaat te realiseren.zoals reflectiecoëfficiënt, transmissiecoëfficiënt enzovoort.
2Spectrum Analyzer: In Spectrum Analyzer,de TNC-adapter wordt gebruikt om de geteste signaalbron en de invoerpoort van de analysator te verbinden om het geteste signaal voor analyse door te geven aan de spectrumanalysator., die ingenieurs helpt de frequentie-eigenschappen en de spectrale verdeling van het signaal te begrijpen.
3. Signalgenerator: In Signal Generator kan de TNC-adapter worden gebruikt om de uitgangspoort en het toestel of de antenne die wordt getest, te verbinden.en het door de signaalgenerator gegenereerde signaal doorgeven aan het toestel of de antenne die wordt getest voor verschillende signaalproeven en -experimenten.
NB:
We hebben meer dan 10.000 soorten verbindingsproducten (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.),Neem contact met ons op met uw gegevens..
