Premium TNC man-tot-man RF coaxial connector adapter
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Naam van het product: | TNC Conector | Platering: | met een breedte van niet meer dan 15 mm |
|---|---|---|---|
| Impedantie: | 50Ω | Duurzaamheid: | 500 cycli |
| Contactmateriaal: | Messing, BeCu | Materiaal: | Bassen |
| Ontwerpnorm: | IEC 60169-17 | Type: | Recht. |
| Markeren: | Premium RF coaxiale connector adapter,TNC RF coaxiale connector adapter |
||

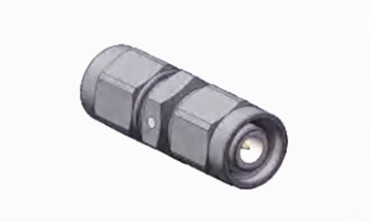

Premium TNC man-tot-man RF coaxial connector adapter
De TNC-serie is een draadige tegenhanger van de BNC-connector, met schroefdraadjes voor een veilige verbinding.Deze eenheden behouden een consistente impedantie van 50 ohm in het frequentiespectrum DC-11 GHzZe zijn verkrijgbaar in standaard- en omgekeerde polariteit en zijn vervaardigd van duurzame giet- en gevormdmateriaal, waardoor een evenwicht wordt gevonden tussen kosten en prestaties.Hoewel ze niet kunnen concurreren met de uitmuntendheid van industriële connectorenDe frequente toepassingen in antennesystemen, avionics, communicatie en bredere industriële domeinen,TNC-connectoren hebben hun veelzijdigheid en betrouwbaarheid bewezen.
Specificatie
Opmerking:De specifieke gegevens van het model zijn gebaseerd op de gegevens in het productdossier.
Elektrische kenmerken | ||||
Impedantie | 50Ω | |||
Frequentiebereik | DC~4 GHz | |||
Nominale spanning | 2500VRMS (maximaal zeeniveau) | |||
Dielectrieken Spanningsweerstand | 750VRMS (maximaal zeeniveau) | |||
Isolatieweerstand | ≥ 2000MΩ | |||
Contactweerstand | Buitenste geleider | ≤ 6mΩ | ||
Centrale geleider | ≤ 1,5 mΩ | |||
VSMR | ≤ 1.3 | |||
Mechanische specificatie
| Ontwerpnorm | IEC 60169-17 |
| RoHS-conform | - Ja, dat klopt. |
| Beëindiging van het contact met het centrum | Krimp |
| Beëindiging van contact met de buitenwereld | Krimp |
| Paringscycli | 500 Cycli |
| Contactbehoud | 10N min |
| Kabelbehoud | 100 N min |
| Koppelkracht | 13.6N max. |
| Afkoppelingskracht | 13.6N max. |
Omgevingsspecificatie:
| Werktemperatuur | -30 tot +70°C |
| IP-classificatie (gepaard) | IP64 |

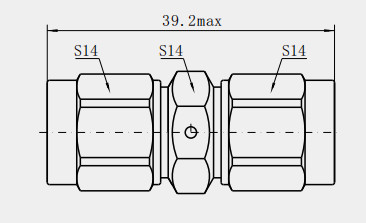

Gedetailleerde tekening
Kenmerken:
1. Corrosiebestendig en stofbestendig: met zijn corrosiebestendige, duurzame en stofbestendige eigenschappen kan het stabiel werken onder moeilijke omgevingsomstandigheden en zijn levensduur verlengen.
2Sterke antivibratie: met een goede antivibratie,is geschikt voor mobiele communicatieapparatuur onder trillingsomstandigheden om ervoor te zorgen dat de apparatuur in trillingsomgeving nog normaal kan werken.
3- goede paringsduur: bestand tegen ten minste 500 aansluit- en ontkoppelingsbewerkingen zonder schade,wat vooral belangrijk is in toepassingen die een frequente aansluiting en ontkoppeling vereisen.
4. Aanpasbaar aan een breed scala aan kabeltypen: compatibel met een breed scala aan gemeenschappelijke RG-coaxialkabels, zoals RG58, RG59, RG142 enz., die meer opties bieden.
5Meerdere installatieopties: biedt zowel mannelijke als vrouwelijke vormen, evenals rechte en rechthoekige montageopties om aan verschillende installatieomgevingen en ruimtebeperkingen te voldoen,integratie in verschillende apparaten en systemen vergemakkelijken.
Toepassing:
1. communicatiesysteem van vliegtuigen: in het communicatiesysteem van vliegtuigen, satellieten en andere voertuigen worden TNC-adapters gebruikt om verschillende communicatieapparatuur en antennes aan te sluiten,zoals radio's in de lucht, satellietcommunicatieterminals enzovoort. Vanwege de luchtvaartomgeving op de betrouwbaarheid en duurzaamheid van de aansluiting eisen zijn zeer hoog, de robuuste structuur van de TNC adapter,goede anti-vibratie en schokbestendigheid, zodat het in het proces van opstijgen, vliegen en landen van het vliegtuig een stabiele signaaloverdracht kan behouden, om ervoor te zorgen dat het vliegtuig en de grondcontrolescentra,en andere luchtvaartuigen communicatie tussen de gladde.
2. Radar systeem: Radar systeem moet een groot aantal RF connectoren gebruiken om hoogfrequente signalen over te brengen, TNC adapters kunnen worden gebruikt voor radar transmitters,ontvangers en antennes tussen de verbindingDe hoge elektrische precisie en het goede afschermingseffect kunnen het signaallekken en de interferentie verminderen en de detectie nauwkeurigheid en resolutie van de radar verbeteren.
NB:
We hebben meer dan 10.000 soorten TNC Connector, als de connector die u gebruikt niet is gevonden, neem dan contact met ons op met uw gegevens.
