IEC 60169-17 Ontwerpstandaard Rechte TNC Man tot Vrouw RF Adapter Coaxiale Connector Nickelplated

Grote Afbeelding : IEC 60169-17 Ontwerpstandaard Rechte TNC Man tot Vrouw RF Adapter Coaxiale Connector Nickelplated Beste prijs

Productdetails:

Plaats van herkomst:	Chinees
Merknaam:	ELT (Elite)
Certificering:	ISO-9001-2015
Modelnummer:	TNC-JFK

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	100 stuks
Prijs:	negotiable
Verpakking Details:	Standaard exportkarton
Levertijd:	Binnen 5-7 werkdagen (voor voorraden)
Betalingscondities:	T/T, Western Union, L/C
Levering vermogen:	1001000 stuks per maand

Contact

Gedetailleerde productomschrijving

Naam van het product:	TNC-Kabelschakelaar	Platering:	met een breedte van niet meer dan 15 mm
Impedantie:	50Ω	Duurzaamheid:	500 cycli
Contactmateriaal:	Messing, BeCu	Materiaal:	met een gewicht van niet meer dan 10 kg
Ontwerpnorm::	IEC 60169-17	Type:	Recht.
Markeren:	Vernield RF-adapter coaxial connector , Rechtstreekse TNC RF Adapter Coaxiale connector

Hoogwaardige TNC man-tot-vrouw RF-adapter coaxial connector nikkelgeplatte

De TNC-serie, een draadvormige variant van de BNC-aansluiting, onderscheidt zich door zijn veilige schroefdraadverbinding.waterdichte connectoren zorgen voor een consistente impedansie van 50 ohm en zijn afgestemd op het frequentiebereik DC tot 11 GHzTNC-connectoren zijn verkrijgbaar in standaard- en omgekeerde polariteitsversies.Veel gebruikt in antenneverbindingenBovendien vergroten 75-ohm-varianten en omgekeerde polariteitsopties hun veelzijdigheid.

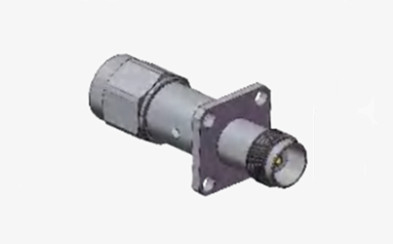

IEC 60169-17 Ontwerpstandaard Rechte TNC Man tot Vrouw RF Adapter Coaxiale Connector Nickelplated 0

Specificatie

Opmerking:De specifieke gegevens van het model zijn gebaseerd op de gegevens in het productdossier.

Elektrische kenmerken
Impedantie	50Ω
Frequentiebereik	DC~4 GHz
Nominale spanning	2500VRMS (maximaal zeeniveau)
Dielectrieken Spanningsweerstand	750VRMS (maximaal zeeniveau)
Isolatieweerstand	≥ 2000MΩ
Contactweerstand	Buitenste geleider	≤ 6mΩ
	Centrale geleider	≤ 1,5 mΩ
VSMR	≤ 1.3

Mechanische specificatie

Ontwerpnorm	IEC 60169-17
RoHS-conform	- Ja, dat klopt.
Beëindiging van het contact met het centrum	Krimp
Beëindiging van contact met de buitenwereld	Krimp
Paringscycli	500 Cycli
Contactbehoud	10N min
Kabelbehoud	100 N min
Koppelkracht	13.6N max.
Afkoppelingskracht	13.6N max.

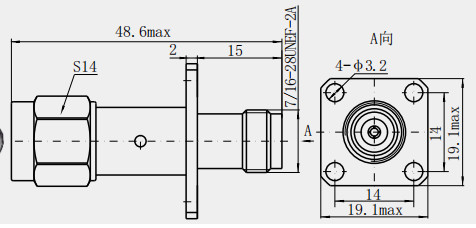

Gedetailleerde tekening

IEC 60169-17 Ontwerpstandaard Rechte TNC Man tot Vrouw RF Adapter Coaxiale Connector Nickelplated 1

Kenmerken:

1. Hoge terugkeerverlies: meestal met een hoog terugkeerverlies (reflectieverlies), effectief voorkomen van signaalreflectie, verder verminderen van signaalinterferentie en vervorming, verbeteren van de signaaltransmissie kwaliteit.
2. Goede isolatie-impedantie en spanningsbestendigheidsvermogen: het heeft een hoge isolatie-impedantie en spanningsbestendigheidsvermogen, meestal in staat om 1500V elektrische spanning te weerstaan,met een vermogen van meer dan 50 W,.
3. Lage VSWR: meestal met lage VSWR, om de stabiliteit en consistentie van de signaaloverdracht in de connector te waarborgen.

Toepassing:

Test- en meetveld

1. RF-toetsapparatuur: TNC-adapters worden gewoonlijk gebruikt als verbindingscomponenten bij de test en meting van RF-signalen.met een vermogen van niet meer dan 50 W,, om nauwkeurig de parameters van RF-signalen te meten, zoals frequentie, vermogen, VSWR, enz.De eigenschappen van TNC-adapters met een laag verlies en een hoog rendement kunnen de nauwkeurigheid en betrouwbaarheid van de testresultaten garanderen..
2Netwerkanalysator: Netwerkanalysator wordt gebruikt voor het meten van de verstrooiparameters en de impedantiekarakteristieken van RF-netwerken, enz.TNC-adapter kan worden gebruikt om de netwerkanalysator te verbinden met RF-circuit of apparaat om te worden getestHet is gemakkelijk om verschillende RF-parameters te meten en te analyseren.

NB:
We hebben meer dan 10.000 soortenTNC-connector, als de aansluiting die u gebruikt niet is gevonden, neem dan contact met ons op met uw detailsHet is....
