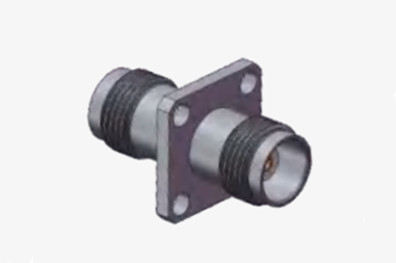

Nickelgeplatte TNC Vrouwelijke tot Vrouwelijke 4-holes Flange RF Coaxial Connector
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Naam van het product: | TNC Conector | Platering: | met een breedte van niet meer dan 15 mm |
|---|---|---|---|
| Impedantie: | 50Ω | Duurzaamheid: | 500 cycli |
| Contactmateriaal: | Messing, BeCu | Materiaal: | met een gewicht van niet meer dan 10 kg |
| Ontwerpnorm: | IEC 60169-17 | Type: | Recht. |
| Markeren: | 4-holes flens RF coaxiale connector,De vernikkelde Coaxiale Schakelaar van rf |
||
Nickelgeplatte TNC Vrouwelijke tot Vrouwelijke 4-holes Flange RF Coaxial Connector
De TNC-serie is een draadvormige variant van de BNC-connector, die onderscheidt zich door zijn schroefdraadverbindingsmechanisme.en waterdichte eenheden zijn ontworpen om een consistente impedansie van 50 ohm te behouden en werken binnen het frequentiebereik DC tot 11 GHzEr zijn twee varianten van TNC-connectoren: standaard en omgekeerde polariteit.Hoewel hun prestaties niet overeenkomen met die van industriële of hoogwaardige producten, kunnen zij in de praktijk niet worden gebruikt voor de productie van andere producten.TNC-connectoren worden veel gebruikt in antenneverbindingen en hebben diverse toepassingen in de avionics, communicatie,en diverse industriële sectoren.
Specificatie
Opmerking:De specifieke gegevens van het model zijn gebaseerd op de gegevens in het productdossier.
|
Elektrische kenmerken
|
||||
|
Impedantie
|
50Ω
|
|||
|
Frequentiebereik
|
DC~4 GHz
|
|||
|
Nominale spanning
|
2500VRMS (maximaal zeeniveau)
|
|||
|
Dielectrieken Spanningsweerstand
|
750VRMS (maximaal zeeniveau)
|
|||
|
Isolatieweerstand
|
≥ 2000MΩ
|
|||
|
Contactweerstand
|
Buitenste geleider
|
≤ 6mΩ
|
||
|
Centrale geleider
|
≤ 1,5 mΩ
|
|||
|
VSMR
|
≤ 1.3
|
|||
Mechanische specificatie
| Ontwerpnorm | IEC 60169-17 |
| RoHS-conform | - Ja, dat klopt. |
| Beëindiging van het contact met het centrum | Krimp |
| Beëindiging van contact met de buitenwereld | Krimp |
| Paringscycli | 500 Cycli |
| Contactbehoud | 10N min |
| Kabelbehoud | 100 N min |
| Koppelkracht | 13.6N max. |
| Afkoppelingskracht | 13.6N max. |
Omgevingsspecificatie:
| Werktemperatuur | -30 tot +70°C |
| IP-classificatie (gepaard) | IP64 |

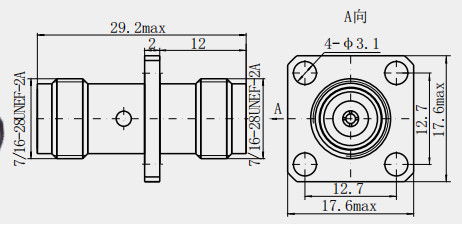

Gedetailleerde tekening
Kenmerken:
Voor elektrische prestaties
1Een breed frequentiebereik: de frequenties zijn tot 11 GHz en sommige precisieontwerpen kunnen zelfs tot 18 GHz worden toegepast.die kan voldoen aan de behoeften van een verscheidenheid aan hoogfrequente toepassingsscenario's.
2Een goede impedantieafsluiting: een gemeenschappelijke impedantie van 50Ω is essentieel om de stabiliteit en prestaties van de signaaloverdracht te waarborgen.die de signaalreflectie en -vervorming vermindert en de nauwkeurigheid van de signaaloverdracht waarborgt.
3. laag insetsverlies: laag insetsverlies betekent dat signalen die door de connector gaan, slechts een kleine hoeveelheid signaalverdunning introduceren,die weinig invloed heeft op de nauwkeurigheid en precisie van de signaaloverdracht, met name in hoogfrequente toepassingen.
Toepassing:
Communicatieveld
1. Draadloos communicatiebasisstation: In mobiele communicatiebasisstations worden TNC-adapters gebruikt om verschillende RF-componenten te verbinden, zoals antennes, filters, vermogenversterkers enzovoort.Door zijn goede elektrische prestaties en mechanische duurzaamheid, kan het een stabiele transmissie van hoogfrequente signalen garanderen, signaalverlies en -interferentie verminderen en de communicatie kwaliteit en dekking van het basisstation verbeteren.de antenne-interface van het basisstation is aangepast aan de voedingskabel om een effectieve signaaloverdracht en -ontvangst te garanderen;.
2- Microwavecommunicatiesysteem: bij microwavecommunicatieTNC-adapters kunnen worden gebruikt om verschillende transmissiecomponenten zoals golfgeleider en coaxkabel te verbinden om de transmissie en distributie van microgolfsignalen te realiserenDe hoge precisie draadverbindingsstructuur zorgt voor een goed contact onder hoge frequentie, vermindert VSWR en verbetert de transmissie-efficiëntie van microgolfsignalen.die gewoonlijk wordt gebruikt in microwave-relaisstations, satellietcommunicatie grondstations en andere apparatuur.
3. Kabel-tv-systeem: Kabel-tv-netwerksignaaldistributeur, tak en andere apparatuur, vaak gebruik maken van de TNC adapter om coaxial kabel, de TV-signaaldistributie aan de verschillende gebruikers terminals te verbinden.TNC-adapter waterdicht, stofdichte prestaties en stabiele elektrische prestaties, kan zich aanpassen aan de buiten- en binnenomstandigheden en andere complexe omgevingsomstandigheden,de hoge kwaliteit van de kabel-tv-signaaloverdracht te waarborgen.
NB:
We hebben meer dan 10.000 soorten TNC Connector, als de connector die u gebruikt niet is gevonden, neem dan contact met ons op met uw gegevens.
