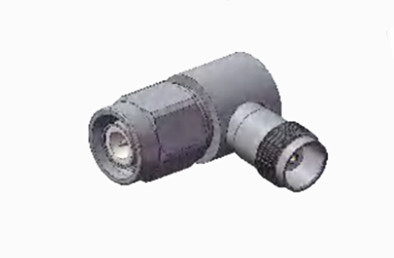

Hoogwaardige TNC rechthoekige man-tot-vrouw RF coaxiale adapterconnector

Grote Afbeelding : Hoogwaardige TNC rechthoekige man-tot-vrouw RF coaxiale adapterconnector Beste prijs

Productdetails:

Plaats van herkomst:	Chinees
Merknaam:	ELT (Elite)
Certificering:	ISO-9001-2015
Modelnummer:	TNC-JWK

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	100 stuks
Prijs:	negotiable
Verpakking Details:	Standaard exportkarton
Levertijd:	Binnen 5-7 werkdagen (voor voorraden)
Betalingscondities:	T/T, Western Union, L/C
Levering vermogen:	1001000 stuks per maand

Contact

Gedetailleerde productomschrijving

Naam van het product:	De Schakelaar van TNC rf	Platering:	met een breedte van niet meer dan 15 mm
Impedantie:	50Ω	Ontwerpnorm:	IEC 60169-17
Contactmateriaal:	Messing, BeCu	Duurzaamheid:	500 cycli
Type:	Ra	Toepassing:	RF
Geslacht:	Van man naar vrouw
Markeren:	Vrouwelijke coaxiale RF-adapterconnector , TNC RF coaxiale adapterconnector , Hoogwaardige coaxiale RF-adapterconnector

Hoogwaardige TNC rechthoekige man-tot-vrouw RF coaxiale adapterconnector

Het TNC-product is een draadvormige variant van de BNC-connector, die onderscheidt zich door zijn schroefdraadverbindingsmechanisme.Gedrukt eenheden zijn waterdicht en een consistente 50 Ohm impedance te behouden, functioneert in een frequentiebereik van DC tot 11 GHz. Er zijn twee varianten: standaard en omgekeerde polariteit.Deze kosteneffectieve connectoren kunnen niet overeenkomen met de prestaties van industriële of hoogwaardige producten, maar zijn wel geschikt voor verschillende commerciële toepassingen.TNC-connectoren worden vaak gebruikt in antenneverbindingen en worden veel gebruikt in avionics, communicatie en diverse industriële sectoren.de omgekeerde polariteit en 75 Ohm versies van de TNC connector zijn ook beschikbaar.

Hoogwaardige TNC rechthoekige man-tot-vrouw RF coaxiale adapterconnector 0

Specificatie
Opmerking:De specifieke gegevens van het model zijn gebaseerd op de gegevens in het productdossier.

Elektrische kenmerken
Impedantie	50Ω
Frequentiebereik	DC~4 GHz
Nominale spanning	2500VRMS (maximaal zeeniveau)
Dielectrieken Spanningsweerstand	750VRMS (maximaal zeeniveau)
Isolatieweerstand	≥ 2000MΩ
Contactweerstand	Buitenste geleider	≤ 6mΩ
	Centrale geleider	≤ 1,5 mΩ
VSMR	≤ 1.3

Mechanische specificatie

Ontwerpnorm	IEC 60169-17
RoHS-conform	- Ja, dat klopt.
Beëindiging van het contact met het centrum	Krimp
Beëindiging van contact met de buitenwereld	Krimp
Paringscycli	500 Cycli
Contactbehoud	10N min
Kabelbehoud	100 N min
Koppelkracht	13.6N max.
Afkoppelingskracht	13.6N max.

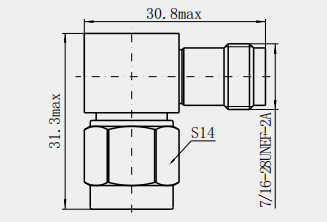

Gedetailleerde tekening vanHoogwaardige TNC rechthoekige man-tot-vrouw RF coaxiale adapterconnector
Eenheid: ((mm)

Kenmerken:
1Verbindingsstabiliteit
draadverbindingsstructuur: het gebruik van een schroefkoppelstructuur, waarbij de adapter bij het aansluiten stevig op de apparatuur of kabel kan worden bevestigd;zelfs in een omgeving met langdurige continue trillingen, of wanneer zij worden blootgesteld aan buitenste krachten die per ongeluk trekken, maar ook om de stabiliteit van de verbinding te waarborgen, om de continuïteit en stabiliteit van de signaaloverdracht te beschermen.
2Elektrische eigenschappen
Goede spanningsweerstand: meestal bestand tegen hogere spanningen, bijvoorbeeld sommige TNC-adapters kunnen spanningen tot 500V weerstaan,wat hen een duidelijk voordeel biedt in sommige toepassingen van hoogspanningscircuits, en kan zich beter aanpassen aan complexe elektrische omgevingen.
Uitstekende prestaties bij hoge frequenties: het werkfrequentiebereik bedraagt 0-11GHz en zelfs hoger (bijv. 0-18GHz), veel hoger dan sommige andere gebruikelijke RF-connectoren (bijv.BNC-plugs ontworpen voor 4 GHz en minder)Daarom kan het bij het omgaan met hoogfrequente signalen het signaalverlies en -vervorming effectief verminderen en ervoor zorgen dat het signaal in een kwalitatief hoogstaande toestand wordt verzonden.

Toepassing:
Communicatieveld
Bij de bouw van draadloze communicatienetwerken worden TNC-adapters gebruikt om RF-apparatuur, antennesystemen en zendkabels in basisstations te verbinden.Het kan zorgen voor een stabiele en efficiënte transmissie van signalen tussen verschillende verbindingen, verminderen van signaalverlies en -interferentie en verbeteren van de communicatie kwaliteit en dekking van het basisstation.TNC-adapters worden veel gebruikt om basisstations en antennearrays te verbinden om een hoge snelheid van gegevensoverdracht te garanderen.
Satellietcommunicatie: TNC-adapters spelen een belangrijke rol bij de aansluiting van de apparatuur van satellietcommunicatiegrondstations.antennevoeders en andere gerelateerde instrumenten om een hoogwaardige RF-signaaloverdracht tussen grondstations en satellieten te realiseren om de stabiliteit en betrouwbaarheid van satellietcommunicatie te waarborgen.
Radiozend- en ontvangsysteem: In het zend- en ontvangsysteem van radiostations en zendstations kan een TNC-adapter worden gebruikt om zender, ontvanger,antenne en andere apparatuur om de nauwkeurige transmissie van audiosignalen en videosignalen te garanderen, en het effect en de kwaliteit van de omroep te verbeteren.

NB:
We hebben meer dan 10.000 soortenTNC-connector, als de aansluiting die u gebruikt niet is gevonden, neem dan contact met ons op met uw detailsHet is....
