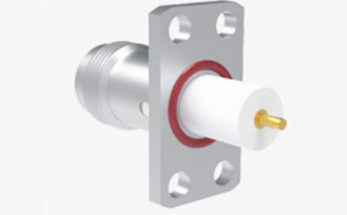

TNC-serie Vrouwelijke 4-holes flens RF coaxiale connector met micro-strook
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Naam van het product: | BNC rf Conector | Platering: | met een breedte van niet meer dan 15 mm |
|---|---|---|---|
| Duurzaamheid: | 500 cycli | Contactmateriaal: | Messing, BeCu |
| Materiaal: | met een gewicht van niet meer dan 10 kg | Ontwerpnorm:: | CEI 60169-8 |
| Type: | Recht. | Geslacht: | Vrouwelijke |
| Markeren: | 4-holes flens RF coaxiale connector,Micro-strip RF coaxial connector,TNC-serie coaxiale RF-connector |
||
TNC-serie Vrouwelijke 4-holes flens RF coaxiale connector met micro-strook
De TNC-connector, ook wel bekend als de Bayonet Neill Concelman-connector, is een miniatuur snelle verbinding / ontkoppeling RF-connector die is ontworpen voor gebruik met coaxkabel.Het heeft twee bajonetten op de vrouwelijke aansluitingTNC-connectoren zijn ideaal geschikt voor het afsluiten van miniatuur tot subminiatuur coaxialkabel (bijv. RG-58, RG-59 tot RG-179,RG-316)Ze worden vaak gebruikt in radio, televisie en andere RF elektronische apparatuur, testinstrumenten, videosignalen, en waren ooit populair voor 10BASE2-computernetwerken.TNC-connectoren zijn verkrijgbaar in zowel 50-ohm- als 75-ohm-impedantieversies om aan de karakteristieke impedantie van de kabel te voldoenZe presteren goed in toepassingen met een lagere microgolffrequentie, waaronder monitors, LAN, telecommunicatieapparatuur en testapparatuur.De bajonetstructuur maakt het mogelijk om snel in te schakelen en uit te schakelen en is uitwisselbaar met internationale aansluitingen van hetzelfde typeDit ontwerp maakt ze geschikt voor het aansluiten van coaxkabel in diverse radioapparatuur en instrumenten.
Specificatie
Opmerking:De specifieke gegevens van het model zijn gebaseerd op de gegevens in het productdossier.
| Elektrische kenmerken | ||
| Impedantie | 50 Ohm | |
| Frequentiebereik | DC~4 GHz | |
| Nominale spanning | 500 VRMS (maximaal zeeniveau) | |
| Dielectrieken Spanningsweerstand | 1500 VRMS (maximaal zeeniveau) | |
| Isolatieweerstand | ≥ 5000 MOhm | |
| Contactweerstand | Buitenste geleider | ≤ 2,0 mOhm |
| Centrale geleider | ≤ 0,5 mOhm | |
| VSMR | ≤ 1.3 | |

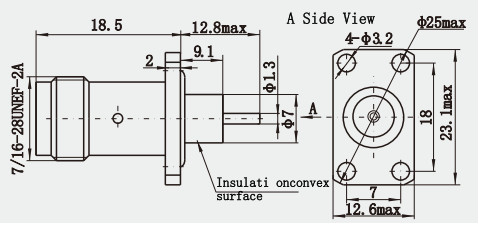

Producttekening
| Materiaal en mechanische eigenschappen | |||
| Centrale dirigent | Mannelijk/Plug | met een gewicht van niet meer dan 10 kg | met een gewicht van niet meer dan 50 kg |
| Vrouwelijke/Socket | Sn-P-bronzen | met een gewicht van niet meer dan 50 kg | |
| Resiliëntie contact | Berylliumbronzen | met een breedte van niet meer dan 15 mm | |
| Schelp / Behuizing | Messing, roestvrij staal | met een breedte van niet meer dan 15 mm | |
| Isolatoren | PTFE | ||
| Verzegelring | Silikonrubber | ||
| Duurzaamheid | 500 cycli | ||
| RoHS-conform | - Ja, dat klopt. |
| Paringscycli | 500 Cycli |
| Contactbehoud | 10N min |
| Kabelbehoud | 100 N min |
| Koppelkracht | 0.6N max. |
| Afkoppelingskracht | 0.6 N max |
Omgevingsspecificatie:
| Werktemperatuur | -45 tot +85 graden C |
| IP-classificatie (gepaard) | IP67 |
Kenmerken:
1. Goede prestaties op hoge frequentie: het kan in een hoger frequentiebereik werken om te voldoen aan de eisen van de moderne communicatietechnologie voor hoge snelheidsgegevensoverdracht,en de werkfrequentieband bedraagt gewoonlijk een bereik van enkele GHz tot tientallen GHz, die geschikt is voor signaaloverdracht met hoge frequentie, zoals microgolven en millimetergolven.
2. laag verlies: het geleiderverlies en het dielectrisch verlies van de microstriplijn zijn relatief laag, waardoor het energieverlies van het signaal in het transmissieproces klein is,zorgt voor de signaalkwaliteit en de efficiëntie van de transmissie, en verbetert de algehele prestaties van het systeem.
Toepassing:
1. Verbinding van experimentele apparatuur: In laboratoria van wetenschappelijke onderzoeksinstellingen en universiteiten worden TNC-connectoren gebruikt om verschillende experimentele apparatuur te verbinden,met een vermogen van niet meer dan 50 W, netwerkanalysatoren, signaalgeneratoren, enz., ter ondersteuning van de transmissie en meting van hoogfrequente signalen en om te voldoen aan de behoeften van onderzoekers om een verscheidenheid aan experimenteel onderzoek uit te voeren.
2Onderwijsapparatuurverbinding: Bij het onderwijzen van elektronische informatie en andere aanverwante disciplines kunnen TNC-connectoren worden gebruikt om onderwijs-experimentele apparatuur te verbinden.zoals het communicatieprincipe experiment doos, elektronische schakelproefdoos, enzovoort, om studenten te helpen de desbetreffende kennis en vaardigheden beter te begrijpen en te beheersen.
NB:
We hebben meer dan 10.000 soorten verbindingsproducten (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.),Neem contact met ons op met uw gegevens..
