TNC Vrouwelijke 4-holes flenshang met lange micro-strook RF-connector
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Naam van het product: | TNC Conector | Platering: | met een breedte van niet meer dan 15 mm |
|---|---|---|---|
| Impedantie: | 50Ω | Duurzaamheid: | 500 cycli |
| Contactmateriaal: | Messing, BeCu | Materiaal: | Bassen |
| Ontwerpnorm: | IEC 60169-17 | Type: | Recht. |
| Markeren: | TNC vrouwelijke RF-connector,Lange micro-strip RF-connector,4-holes Flange Mount RF connector |
||

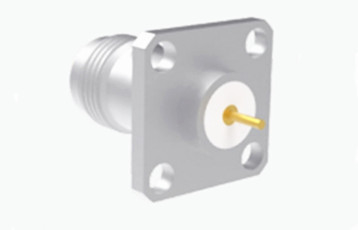

TNC Vrouwelijke 4-holes flenshang met lange micro-strook RF-connector
De TNC-serie is een draadvormige variant van de BNC-connector, ontworpen met schroefdraadjes voor veilige koppeling.waterdichte eenheden met een constante impedantie van 50 ohm en die binnen het frequentiebereik DC-11 GHz werkenEr zijn twee hoofdtypen TNC-connectoren: standaard- en omgekeerde polariteit.deze betaalbare connectoren zijn ideaal voor verschillende commerciële toepassingenHoewel hun prestaties niet overeenkomen met die van industriële of hoogwaardige producten, worden zij veel gebruikt voor antenneverbindingen en hebben zij talrijke toepassingen in de avionics, de communicatie, de telecommunicatie, de telecommunicatie, de telecommunicatie, de telecommunicatie, de telecommunicatie, de telecommunicatie, de telecommunicatie, de telecommunicatie, de telecommunicatie, de telecommunicatie, de telecommunicatie, de telecommunicatie, de telecommunicatie, de telecommunicatie, de telecommunicatie, de telecommunicatie, de telecommunicatie, de telecommunicatie, de telecommunicatie, de telecommunicatie, de telecommunicatie, de telecommunicatie, de telecommunicatie, de telecommunicatie, de telecommunicatie, de telecommunicatie, de telecommunicatie, de telecommunicatie, de telecommunicatie, de telecommunicatie, de telecommunicatie, de telecommunicatie, de telecommunicatie, de telecommunicatie, de telecommunicatie, de telecommunicatie, de telecommunicatie, de telecommunicatie, de telecommunicatie, de telecommunicatie, de telecommunicatie, de telecommunicatieen algemene industriële markten.
Specificatie
Opmerking:De specifieke gegevens van het model zijn gebaseerd op de gegevens in het productdossier.
Elektrische kenmerken | ||||
Impedantie | 50Ω | |||
Frequentiebereik | DC~4 GHz | |||
Nominale spanning | 2500VRMS (maximaal zeeniveau) | |||
Dielectrieken Spanningsweerstand | 750VRMS (maximaal zeeniveau) | |||
Isolatieweerstand | ≥ 2000MΩ | |||
Contactweerstand | Buitenste geleider | ≤ 6mΩ | ||
Centrale geleider | ≤ 1,5 mΩ | |||
VSMR | ≤ 1.3 | |||
Mechanische specificatie
| Ontwerpnorm | IEC 60169-17 |
| RoHS-conform | - Ja, dat klopt. |
| Beëindiging van het contact met het centrum | Krimp |
| Beëindiging van contact met de buitenwereld | Krimp |
| Paringscycli | 500 Cycli |
| Contactbehoud | 10N min |
| Kabelbehoud | 100 N min |
| Koppelkracht | 13.6N max. |
| Afkoppelingskracht | 13.6N max. |
Omgevingsspecificatie:
| Werktemperatuur | -30 tot +70°C |
| IP-classificatie (gepaard) | IP64 |

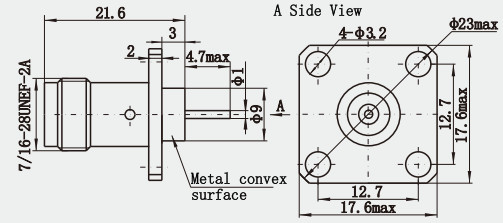

Gedetailleerde tekening
Kenmerken:
1Miniaturisatie en lichtgewicht: Microstrip TNC-aansluitingen zijn meestal compact ontworpen, klein in omvang en licht in gewicht.die gemakkelijk in ruimtebeperkte apparatuur of circuits kan worden gebruikt, zoals moderne communicatieapparatuur, elektronische apparatuur op het gebied van de lucht- en ruimtevaart enz.
Meerdere lagen: meestal samengesteld uit meerdere lagen materialen, met inbegrip van de geleidende laag, dielektrische laag en isolatielaag.de dielectrische laag speelt de rol van steun en isolatie, en de isolatielaag beschermt de interne structuur en voorkomt signaallekken.
2. Gouden vingerverbinding: sommige microstrip TNC-connectoren gebruiken gouden vingerverbinding, die een goede elektrische prestatie en mechanische stabiliteit heeft, zorgt voor betrouwbare signaaloverdracht,en de verbinding met andere microstrip circuits of componenten vergemakkelijkt.
Toepassing:
1.Avionica-systeem: In het avionica-systeem van het vliegtuig kan de TNC-connector worden gebruikt om het vluchtbesturingssysteem, het navigatiesysteem, het communicatiesysteem en andere belangrijke apparatuur te verbinden.om ervoor te zorgen dat het vliegtuig tijdens de overdracht van vluchtgegevens en de communicatie tussen de verschillende systemen normaal is, om de veiligheid van de vlucht te waarborgen.
2Toepassingsgebied: veel gebruikt in radiotechnische apparatuur en instrumenten voor het aansluiten van RF-coaxialkabel, met name geschikt voor mobiele communicatieapparatuur onder trillingsomstandigheden,zoals een antenneverbinding van een mobiele basisstation, draadloze communicatieapparatuur, interne lijnverbinding.
NB:
We hebben meer dan 10.000 soorten TNC Connector, als de connector die u gebruikt niet is gevonden, neem dan contact met ons op met uw gegevens.
