Bass Straight Design TNC Type Mannelijke RF Coaxial Connector van roestvrij staal voor SFF-50-3-1 kabel
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Naam van het product: | TNC-Kabelschakelaar | Platering: | met een breedte van niet meer dan 15 mm |
|---|---|---|---|
| Impedantie: | 50Ω | Duurzaamheid: | 500 cycli |
| Contactmateriaal: | Messing, BeCu | Materiaal: | Bassen |
| Ontwerpnorm:: | IEC 60169-17 | Type: | Recht. |
| Markeren: | Mannelijke RF-coaxiale aansluiting van roestvrij staal,TNC-type coaxiale RF-connector,SFF-50-3-1 Kabel RF coaxial connector |
||

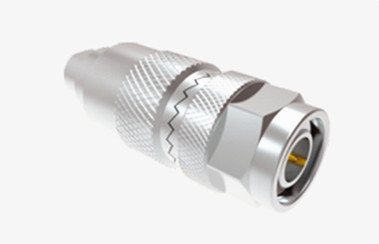

TNC-type mannelijke RF-coaxial van roestvrij staal voor SFF-50-3-1-kabel
De TNC-serie is een draadvormige variant van de BNC-connector, voorzien van schroefdraad voor veilige aansluiting.waterdichte eenheden die een consistente impedantie van 50 ohm bieden en binnen het frequentiebereik DC-11 GHz werkenEr zijn twee hoofdsoorten TNC-connectoren: standaard- en omgekeerde polariteit.deze betaalbare connectoren zijn ideaal voor verschillende commerciële toepassingenHoewel hun prestaties niet overeenkomen met die van industriële of hoogwaardige producten, worden ze veel gebruikt voor antenneverbindingen en hebben ze veel toepassingen in radar, draadloze communicatie,en algemene industriële marktenDe TNC-aansluiting is ook verkrijgbaar in de omgekeerde polariteit en 75-ohm-versie.
Specificatie
Opmerking:De specifieke gegevens van het model zijn gebaseerd op de gegevens in het productdossier.
|
Elektrische kenmerken
|
||||
|
Impedantie
|
50Ω
|
|||
|
Frequentiebereik
|
DC~4 GHz
|
|||
|
Nominale spanning
|
2500VRMS (maximaal zeeniveau)
|
|||
|
Dielectrieken Spanningsweerstand
|
750VRMS (maximaal zeeniveau)
|
|||
|
Isolatieweerstand
|
≥ 2000MΩ
|
|||
|
Contactweerstand
|
Buitenste geleider
|
≤ 6mΩ
|
||
|
Centrale geleider
|
≤ 1,5 mΩ
|
|||
|
VSMR
|
≤ 1.3
|
|||
Mechanische specificatie
| Ontwerpnorm | IEC 60169-17 |
| RoHS-conform | - Ja, dat klopt. |
| Beëindiging van het contact met het centrum | Krimp |
| Beëindiging van contact met de buitenwereld | Krimp |
| Paringscycli | 500 Cycli |
| Contactbehoud | 10N min |
| Kabelbehoud | 100 N min |
| Koppelkracht | 13.6N max. |
| Afkoppelingskracht | 13.6N max. |

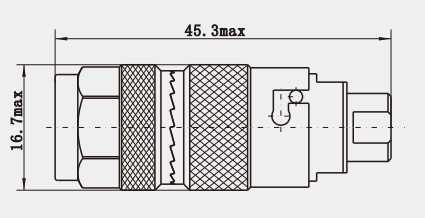

Gedetailleerde tekening
Kenmerken:
1. Goede trillingsbestendigheid: in vergelijking met andere soorten connectoren, zoals BNC-connectoren, zijn TNC-connectoren trillingsbestendiger bij trillingen, schokken en andere mechanische spanningen,maar toch een goede elektrische verbindingsprestatie behouden om de stabiliteit van de signaaloverdracht te waarborgen.
2Uitstekende mechanische en elektrische prestaties: goede mechanische sterkte en stabiliteit, bestand tegen een bepaalde mate van externe krachten en niet gemakkelijk beschadigd;in termen van elektrische prestaties, laag invoegverlies, laag terugkeerverlies, hoge signaaltransmissie-efficiëntie, die een kwalitatief hoog signaaltransmissie kan garanderen.
Toepassing:
1. Programmaproductie: In het programmaproductieproces van televisieomroepen worden TNC-connectoren gebruikt om signaalopnameapparatuur zoals camera's,microphonen en video/audio-verwerkingsapparatuur om ervoor te zorgen dat audio/video-signalen van hoge kwaliteit worden verzonden naar het postproductiesysteem om de vlotte voortgang van de programmaproductie te waarborgen.
2Signaloverdracht en -distributie: In het transmissienet en -distributienet van omroep- en televisiesignalen, zoals kabeltelevisie-netwerken, is het gebruik van de radio- en televisie-omroep in het algemeen niet toegestaan.TNC-connectoren kunnen worden gebruikt om signaalversterkers te verbinden, distributeurs en andere apparatuur om televisiesignalen van het televisiestation naar duizenden huishoudens te verzenden, om ervoor te zorgen dat de kijkers duidelijke en stabiele televisieprogramma's kunnen ontvangen.
NB:
We hebben meer dan 10.000 soortenTNC-connector, als de aansluiting die u gebruikt niet is gevonden, neem dan contact met ons op met uw detailsHet is....
