TNC Vrouwelijk Nickelgeplatte RF Coaxial Connector voor MF147A/MF147B Kabel
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Naam van het product: | TNC Conector | Platering: | met een breedte van niet meer dan 15 mm |
|---|---|---|---|
| Impedantie: | 50Ω | Duurzaamheid: | 500 cycli |
| Contactmateriaal: | Messing, BeCu | Materiaal: | Bassen |
| Ontwerpnorm: | IEC 60169-17 | Type: | Recht. |
| Markeren: | TNC vrouwelijke coaxiale RF-connector,MF147B RF Coaxiale connector,Vernield oppervlak RF coaxieel connector |
||

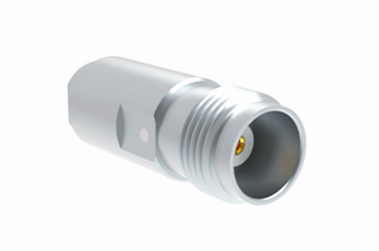

TNC Vrouwelijk Nickelgeplatte RF Coaxial Connector voor MF147A/MF147B Kabel
De TNC-serie is een draadvormige variant van de BNC-connector, die wordt gekenmerkt door het schroefdraad-paringsmechanisme.en waterdichte eenheden die een consistente 50-ohm-impedantie behoudenEr zijn twee varianten van TNC-connectoren: standaard- en omgekeerde polariteit.Deze kosteneffectieve connectoren bevatten meestal gegoten en gegoten componentenHoewel hun prestaties niet overeenkomen met die van industriële of hoogwaardige producten, zijn ze zeer geschikt voor een breed scala aan commerciële toepassingen.TNC-connectoren worden veel gebruikt in antenneverbindingen en hebben verschillende toepassingen in de avionics, communicatie en algemene industrie.
Specificatie
Opmerking:De specifieke gegevens van het model zijn gebaseerd op de gegevens in het productdossier.
|
Elektrische kenmerken
|
||||
|
Impedantie
|
50Ω
|
|||
|
Frequentiebereik
|
DC~4 GHz
|
|||
|
Nominale spanning
|
2500VRMS (maximaal zeeniveau)
|
|||
|
Dielectrieken Spanningsweerstand
|
750VRMS (maximaal zeeniveau)
|
|||
|
Isolatieweerstand
|
≥ 2000MΩ
|
|||
|
Contactweerstand
|
Buitenste geleider
|
≤ 6mΩ
|
||
|
Centrale geleider
|
≤ 1,5 mΩ
|
|||
|
VSMR
|
≤ 1.3
|
|||
Mechanische specificatie
| Ontwerpnorm | IEC 60169-17 |
| RoHS-conform | - Ja, dat klopt. |
| Beëindiging van het contact met het centrum | Krimp |
| Beëindiging van contact met de buitenwereld | Krimp |
| Paringscycli | 500 Cycli |
| Contactbehoud | 10N min |
| Kabelbehoud | 100 N min |
| Koppelkracht | 13.6N max. |
| Afkoppelingskracht | 13.6N max. |
Omgevingsspecificatie:
| Werktemperatuur | -30 tot +70°C |
| IP-classificatie (gepaard) | IP64 |

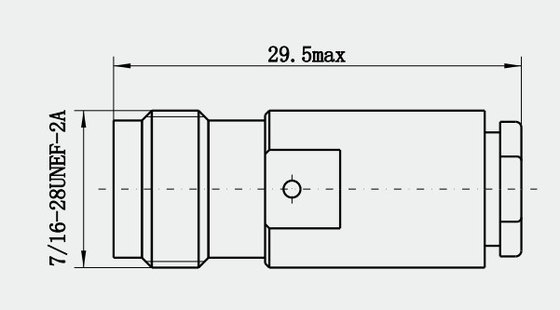

Gedetailleerde tekening
Kenmerken:
1. laag insetsverlies: introduceert zeer weinig signaaldemping wanneer het signaal erdoorheen gaat, en meestal in hoogfrequente toepassingen is het insetsverlies laag,met een minimale invloed op de nauwkeurigheid en precisie van de signaaloverdracht.
2. Hoge terugkeerverlies: met een hoog terugkeerverlies (reflectieverlies) kan het effectief signaalreflectie voorkomen, signaalinterferentie en -vervorming verminderen,en zorgen voor de stabiliteit en consistentie van de signaaloverdracht.
3. Goede impedantieafsluiting: de gemeenschappelijke impedantie is 50Ω, die compatibel is met de meeste RF-systemen en zorgt voor de consistentie van de signaaloverdracht.
Toepassing:
1. Draadloos basisstation: wordt gebruikt om basisstationapparatuur en antenne te verbinden om een efficiënte transmissie van draadloze signalen te garanderen. Bijvoorbeeld bij de bouw van 5G-basisstation,TNC-connector kan de stabiliteit van de RF-coaxialkabelverbinding tussen basisstationapparatuur en antenne garanderen, zodat draadloze signalen nauwkeurig en snel kunnen worden verzonden en ontvangen.
2Netwerkapparatuur: de verbinding met draadloze communicatie in netwerkapparatuur zoals routers en switches kan TNC-connectoren gebruiken om gegevensoverdracht en -uitwisseling te realiseren.
NB:
We hebben meer dan 10.000 soorten TNC Connector, als de connector die u gebruikt niet is gevonden, neem dan contact met ons op met uw gegevens.
