Messing TNC rechthoekige 4-gat flens vrouwelijke RF coaxiale connector voor CXN3506/MF108A
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Naam van het product: | TNC-Kabelschakelaar | Platering: | met een breedte van niet meer dan 15 mm |
|---|---|---|---|
| Impedantie: | 50Ω | Duurzaamheid: | 500 cycli |
| Contactmateriaal: | Messing, BeCu | Materiaal: | met een gewicht van niet meer dan 10 kg |
| Ontwerpnorm:: | IEC 60169-17 | Type: | Recht. |
| Markeren: | 4-holes flens RF coaxiale connector,Messingsrf Coaxiale Schakelaar,CXN3506 RF Coaxial Connector |
||

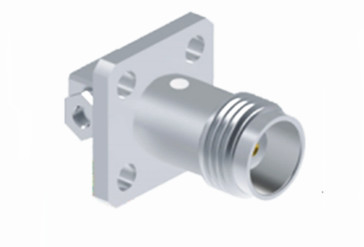

TNC rechthoekige 4-holes flens vrouwelijke RF coaxiale connector voor CXN3506/MF108A
De TNC-serie is een draadvormige variant van de BNC-aansluiting, die onderscheidt zich door zijn schroefdraad voor het koppelen.en waterdichte RF-aansluitingen die een consistente impedantie van 50 ohm behouden en zijn ontworpen om te werken binnen het frequentiebereik DC-11 GHzEr zijn twee soorten TNC-connectoren: standaard- en omgekeerde polariteit.Deze kosteneffectieve connectoren zijn geschikt voor een breed scala aan commerciële toepassingen.TNC-connectoren worden veel gebruikt voor antenneverbindingen en hebben veel toepassingen in radar, draadloze,communicatieBovendien zijn ook omgekeerde polariteit en 75-ohm-versies van de TNC-connector verkrijgbaar.
Specificatie
Opmerking:De specifieke gegevens van het model zijn gebaseerd op de gegevens in het productdossier.
|
Elektrische kenmerken
|
||||
|
Impedantie
|
50Ω
|
|||
|
Frequentiebereik
|
DC~4 GHz
|
|||
|
Nominale spanning
|
2500VRMS (maximaal zeeniveau)
|
|||
|
Dielectrieken Spanningsweerstand
|
750VRMS (maximaal zeeniveau)
|
|||
|
Isolatieweerstand
|
≥ 2000MΩ
|
|||
|
Contactweerstand
|
Buitenste geleider
|
≤ 6mΩ
|
||
|
Centrale geleider
|
≤ 1,5 mΩ
|
|||
|
VSMR
|
≤ 1.3
|
|||
Mechanische specificatie
| Ontwerpnorm | IEC 60169-17 |
| RoHS-conform | - Ja, dat klopt. |
| Beëindiging van het contact met het centrum | Krimp |
| Beëindiging van contact met de buitenwereld | Krimp |
| Paringscycli | 500 Cycli |
| Contactbehoud | 10N min |
| Kabelbehoud | 100 N min |
| Koppelkracht | 13.6N max. |
| Afkoppelingskracht | 13.6N max. |

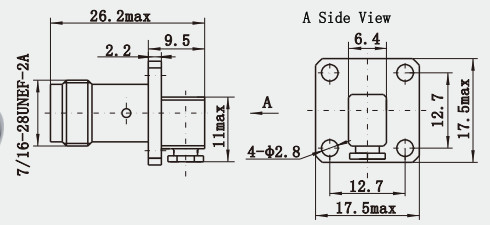

Gedetailleerde tekening
Kenmerken:
1- hoge mechanische sterkte en duurzaamheid: meestal gemaakt van messing of roestvrij staal, de oppervlaktebehandeling kan bestaan uit nikkel- of vergulding,kan honderden keer aan- en afsteken zonder gemakkelijk te beschadigen, maar kan ook een zekere mate van trekkracht en druk weerstaan, geschikt voor een verscheidenheid aan ruwe omgevingen.
2. Goede waterdichte prestaties: het verbindingsdeel heeft een afgesloten structuur met een goede waterdichte prestaties, geschikt voor buiten- en andere vochtige omgevingen.
Toepassing:
1Satellietnavigatie-metingsantenne: in scenario's van geodetische landmetingen en -kaarten, oceanografische landmetingen, waterwegonderzoek, baggeronderzoek, seismische monitoring,monitoring van brugvervorming, aardverschuivingsbewaking en automatische bediening van de kade, enz., TNC-connector verbindt de satellietnavigatie meetantenne met de externe apparatuur,de draadloze signalen verzendt en stroom levert.
2- Luchtvaart: Luchtvaartcontrole: In het luchtvaartcontrolesysteem,TNC vrouwelijke connectoren worden gebruikt voor de aansluiting van gerelateerde radioapparatuur om de nauwkeurigheid en betrouwbaarheid van de luchtvaartcommunicatie te waarborgen.
NB:
We hebben meer dan 10.000 soortenTNC-connector, als de aansluiting die u gebruikt niet is gevonden, neem dan contact met ons op met uw detailsHet is....
