TNC Vrouwelijke nikkelgeplatte 50 Ohm flense montage roestvrij staal RF coaxial connector

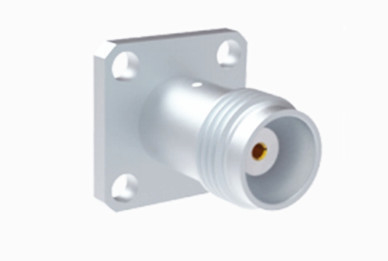

Grote Afbeelding : TNC Vrouwelijke nikkelgeplatte 50 Ohm flense montage roestvrij staal RF coaxial connector Ga Nu Praten.

Productdetails:

Plaats van herkomst:	China
Merknaam:	ELT (Elite)
Certificering:	ISO-9001-2015
Modelnummer:	TNC-KF506G

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	100 stuks
Prijs:	negotiable
Verpakking Details:	Standaard exportkarton
Levertijd:	Binnen 5-7 werkdagen (voor voorraden)
Betalingscondities:	Western Union, T/T, L/C
Levering vermogen:	1,000,000pcs per maand

Chatten

Gedetailleerde productomschrijving

Naam van het product:	De Schakelaar van TNC rf	Platering:	met een breedte van niet meer dan 15 mm
Impedantie:	50Ω	Duurzaamheid:	500 cycli
Contactmateriaal:	Messing, BeCu	Ontwerpnorm:	IEC 60169-17
Materiaal:	van roestvrij staal	Type:	Recht.
Markeren:	RF-coaxiale connector van roestvrij staal , Flanken RF coaxial connector , 50 Ohm RF coaxial connector

TNC Vrouwelijke nikkelgeplatte 50 Ohm flense montage roestvrij staal RF coaxial connector

De TNC-serie is in wezen een gedraaide variant van de BNC-aansluiting, die onderscheidt zich door zijn schroefdaden voor het koppelen.en waterdichte RF-aansluitingen die een consistente impedantie van 50 ohm behouden en zijn ontworpen om te werken binnen het frequentiebereik DC-11 GHzEr zijn twee soorten TNC-connectoren: standaard- en omgekeerde polariteit.Deze kosteneffectieve connectoren zijn geschikt voor een breed scala aan commerciële toepassingen.TNC-connectoren worden veel gebruikt in de avionica, communicatie en diverse algemene industriële sectoren.Bovendien, omgekeerde polariteit en 75-ohm versies van de TNC-connector zijn ook verkrijgbaar.

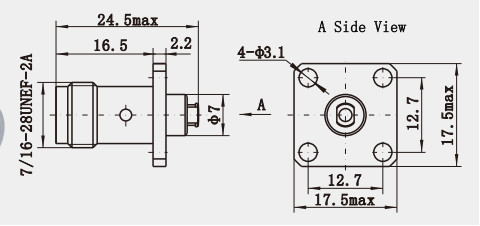

TNC Vrouwelijke nikkelgeplatte 50 Ohm flense montage roestvrij staal RF coaxial connector 0

Specificatie:
Opmerking:De specifieke gegevens van het model zijn gebaseerd op de gegevens in het productdossier.

Elektrische kenmerken
Frequentiebereik	DC~4 GHz
Impedantie	50Ω
Nominale spanning	2500VRMS (maximaal zeeniveau)
Dielectrieken Spanningsweerstand	750VRMS (maximaal zeeniveau)
Isolatieweerstand	≥ 2000MΩ
Contactweerstand	Buitenste geleider	≤ 6mΩ
	Centrale geleider	≤ 1,5 mΩ
VSMR	≤ 1.3

Mechanische specificatie

Ontwerpnorm	IEC 60169-17
RoHS-conform	- Ja, dat klopt.
Beëindiging van het contact met het centrum	Krimp
Beëindiging van contact met de buitenwereld	Krimp
Paringscycli	500 Cycli
Kabelbehoud	100 N min
Contactbehoud	10N min
Koppelkracht	13.6N max.
Afkoppelingskracht	13.6N max.

Omgevingsspecificatie:

Werktemperatuur	-30 tot +70°C
IP-classificatie (gepaard)	IP64

Kenmerken:
1. Structurele kenmerken
Gedrede aansluiting: door een gedrade aansluiting aan te nemen, is het handig en snel om de aansluiting te voltooien door alleen te draaien bij het installeren, en de gedrade aansluiting heeft een zelfvergrendelingsfunctie,die effectief kan voorkomen dat de connector losgaat en de betrouwbaarheid van de verbinding kan verbeteren.
Verschillende vormen en polariteitsontwerpen: rechte, 90 graden rechthoekige, schot, 4-gat paneel, en geen installatie vormen, evenals standaard polariteit en omgekeerde polariteit ontwerpen,kan voldoen aan de behoeften van verschillende omgevingen en installatiescenarios.
2- hoge mechanische sterkte en duurzaamheid: meestal gemaakt van messing of roestvrij staal, de oppervlaktebehandeling kan nikkel- of verguld zijn,kan honderden keer aan- en afsteken zonder gemakkelijk te beschadigen, maar kan ook een zekere mate van trekkracht en druk weerstaan, geschikt voor een verscheidenheid aan ruwe omgevingen.

Toepassing:
1. Draadloos basisstation: wordt gebruikt om de basisstationapparatuur en de antenne te verbinden om een efficiënte transmissie van draadloze signalen te garanderen. Bijvoorbeeld bij de bouw van 5G-basisstations,TNC-connector kan de stabiele verbinding tussen basisstation en antenne garanderen, zodat het draadloze signaal nauwkeurig kan worden verzonden en ontvangen.
2. Mobiele telefoon: TNC-vrouwelijke connectoren worden gebruikt voor de aansluiting van RF-circuits in sommige mobiele telefoons, zoals de aansluiting tussen de antenne en de RF-module op het moederbord,die de draadloze communicatiefunctie van de mobiele telefoon helpt realiseren.

NB:
We hebben meer dan 10.000 soorten verbindingsproducten (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.),Neem contact met ons op met uw gegevens..
