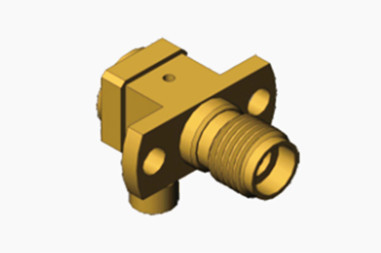

K2.92 rechthoekige koperen vrouwelijke 2-gat flens RF-connector voor CXN3506/MF108A kabel

K2.92 rechthoekige koperen vrouwelijke 2-gat flens RF connector voor CXN3506/MF108A kabel

De K-type, ook wel bekend als de 2,92-type connector, is een serie veelgebruikte millimetergolfconnectoren met een frequentie tot 40 GHz.5 serie producten en heeft een luchtinterfaceDe K-type aansluiting heeft een kleine afmeting, een licht gewicht, een hoge gebruiksfrequentie en een betrouwbare aansluiting.

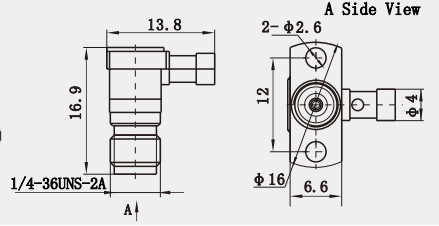

Overzicht Tekening:

Specificatie:

Opmerking:De specifieke gegevens van het model zijn gebaseerd op de gegevens in het productdossier.

Andere 2,92 mm mannelijke vrouwelijke RF-connector

2.

3.

4.

Kenmerken:

1Elektrische kenmerken:
- De karakteristieke impedance is 50Ω, geschikt voor een verscheidenheid aan RF-toepassingen.
- Het frequentiebereik is breed, van DC tot 40 GHz, en voldoet aan de behoeften van hoogfrequente toepassingen.
- De laagspanningsstandgolfverhouding (VSWR), minder dan 1,15 bij 40 GHz, zorgt voor een efficiënte signaaloverdracht.

2Mechanische kenmerken:
- Hoogtemperatuurbestendigheid, bestand tegen temperaturen van -55°C tot +165°C.
- Lage scheidingskracht en betrokkenheidskracht, gemakkelijk te bedienen en betrouwbare verbinding.
- Sterk duurzaam, kan 500 gebruik cycli weerstaan.

3- Compatibiliteit en uitwisselbaarheid:
- Compatibel met SMA, 3,5 mm en andere connectoren, waardoor de onderlinge verbinding tussen verschillende systemen gemakkelijker wordt.
- kan worden verwisseld met SMA- en 3,5 mm-aansluitingen, waardoor de universaliteit en flexibiliteit van de apparatuur worden verbeterd.

Toepassing:

1Testinstrumenten: In testinstrumenten worden K2.92-connectoren gebruikt om testapparatuur en geteste apparatuur te verbinden, zodat de testresultaten nauwkeurig en betrouwbaar zijn.

2. Luchtvaart: K2.92 connectoren worden op grote schaal gebruikt in de luchtvaart om verschillende elektronische toestellen in de luchtvaart te verbinden, waardoor de normale werking en veiligheid van de apparatuur wordt gewaarborgd.

3Draadloze communicatie: vanwege het hoge frequentiebereik en de lage invoegverlieskenmerken wordt de K2.92-connector gebruikt in draadloze communicatiesystemen om zenders en ontvangers te verbinden,verbetering van de efficiëntie van de signaaloverdracht.
