K2.92-serie Mannelijke RF coaxconnector van roestvrij staal voor SF103E-kabel
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Materiaal: | Roestvrij staal | Geslacht: | Mannelijk |
|---|---|---|---|
| Productnaam: | 2.92mm, K-type, SMK. | Sleutelwoorden: | Kabelverbinding |
| Artikel 1: | Millimetergolfconnectoren | Verplaatsing: | met een breedte van niet meer dan 15 mm |
| Toepassing: | RF | Oppervlakteplateren: | Passiveer |
| Markeren: | SF103E Kabel RF Coax Connector,Mannelijke RF-coaxconnector van roestvrij staal,K2.92-serie RF coaxconnector |
||

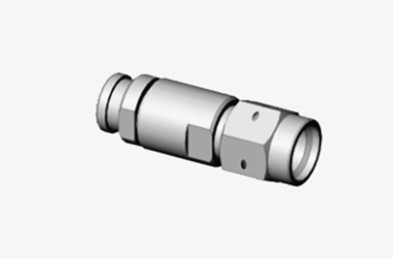

K2.92-serie Mannelijke RF coaxconnector van roestvrij staal voor SF103E-kabel
Xi'an Elite Electronics biedt een uitgebreid assortiment RF-interconnectcomponenten, waaronder de 2,92 mm coaxiale vrouwelijke connector.Deze connector heeft een bus-type ontwerp met een 50 Ohm impedantieniveauOnze 2,92 mm coaxiale kabel vrouwelijke connector is ontworpen met standaard polariteit, met inbegrip van diafragma type, 4-gat flens type, en bracket-free type configuraties.
De productreeks voor de vrouwelijke connector van 2,92 mm biedt verschillende aansluitingsmogelijkheden, zoals klem/niet-lassen contact, klem/lassen, lassen en lassen/niet-lassen contact.De compatibele kabeltypen voor de 2.92mm vrouwelijke connector bevat #2 Semirigid/flexible/CXN3506/CXN3507/MF108A/MF363A.
Specificatie:
| Impedantie | 50Ω |
| Frequentiebereik | DC - 40 GHz |
| Standaardspanning | 250 VRMS (max. zeespiegel) |
| Dielektrische weerstandsspanning | 750 VRMS (max. zeespiegel) |
|
Spanningsstandgolfverhouding |
≤ 1,05 + 0,005f |
| Contactweerstand | Centrale geleider ≤ 3,0 mΩ |
| Externe geleider ≤ 2,0 mΩ | |
| Isolatieweerstand | ≥ 5000 MΩ |
| Inwendige geleider | Mannelijke stekker: Messing, verguld |
| Vrouwelijke Jack: Berylliumbrons, verguld | |
| Lichaam / Schelp / Behuizing |
Messing, verguld,Roestvrij staal, gepassiveerd |
| Isolator | PEI/PLF |
| Gaskets | Silikonrubber |
| Temperatuur | -55°C ~ +125°C |
| Duurzaamheid | 500 cycli |
| Torsen | 0.79 ~ 1.13 N.m. |
Kenmerken:
Draadverbinding: K-aansluitingen hebben meestal een 1/4-36UNS-2 inch draadverbindingsmechanisme, dat een veilige mechanische bevestiging biedt en het loslaten door trillingen of botsingen voorkomt.
Compatibiliteit met andere connectoren: Hoewel de K-connector specifiek is ontworpen voor hoge frequenties, is deze compatibel met andere soorten connectoren, zoals SMA en 3,5 mm,met een vermogen van niet meer dan 50 W, waardoor de flexibiliteit en compatibiliteit van het systeem wordt verbeterd.
Toepassing:
Handelssector:
In commerciële luchtvaart- en maritieme apparatuur worden coaxiale RF-connectoren uit roestvrij staal van de K-serie gebruikt om de betrouwbare werking van kritieke communicatiesystemen en navigatiesystemen te waarborgen.Bijvoorbeeld:, worden ze veel gebruikt in satellietcommunicatiesystemen, luchtvaartradar en communicatieapparatuur voor schepen.
De hoge duurzaamheid en uitstekende afscherming van deze connectoren maken ze uitstekend in deze veeleisende commerciële toepassingen.
Gerelateerde producten:
| K-K506G | K vrouwelijk rechthoekig roestvrij staal voor CXN3506/MF108A |
| K-JW506G | K mannelijk roestvrij staal voor kabel CXN3506/MF108A |
