2.4 Millimeter Wave Series RF Roestvrij Stalen Mannelijke Plug Connector met Microstrip
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Naam van het product: | 2.4mm rf Coaxiale Conector | Verplaatsing: | Goudgeplatte/passivatie |
|---|---|---|---|
| Impedantie: | 50Ω | Certificaat: | ISO-9001-2015 |
| Type: | Mannelijk | VSwr: | ≤1.05+0.005f |
| Materiaal: | Messing/roestvrij staal | Frequentiebereik: | DC~50GHz |
| Productnaam: | 2,4 mm RF-coaxiale connector | ||
| Markeren: | 2.4mm RF roestvrij stalen connector,2.4mm mannelijke plug microstrip connector,2.4mm millimeter wave RF connector |
||

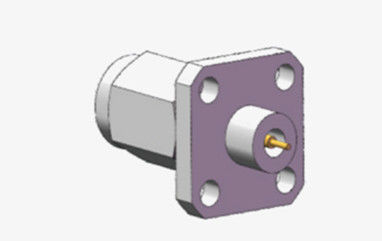

2.4 Millimeter Wave Series RF Roestvrij Stalen Mannelijke Plug Connector met Microstrip
De 2,4 mm connectoren zijn een voorbeeld van geavanceerde millimetergolf (MMW) connectoren die effectief functioneren tot 50 GHz. Deze connectoren gebruiken een luchtinterface gekoppeld aan een schroefbevestiging, bekend om hun gestroomlijnde afmetingen, minimaal gewicht, verhoogde bedrijfsfrequentie en betrouwbare koppeling. Dergelijke kenmerken maken ze essentieel in hoogfrequente microgolfbeoordelingen en millimetergolfgebruik.
In standaard RF- en microgolfcontexten wordt er frequent gebruik gemaakt van precisie-engineered 50 Ohm coaxiale 2,4 mm connectoren. Deze connectoren, geprezen om hun uitzonderlijke prestaties, zijn integraal in een veelheid aan test- en meetomgevingen, variërend van mobiele communicatie tot satellietverbindingen, en garanderen nauwkeurige compatibiliteit tussen apparaten en bekabeling. Gemaakt van robuust roestvrij staal, zijn deze connectoren gebouwd om herhaaldelijk gebruik te weerstaan. Ze zijn ontworpen met een luchtdiëlektricum systeem en worden aangevuld met een middengeleiderondersteuning gemaakt van kunststoffen met laag verlies, wat hun algehele efficiëntie en functionaliteit verbetert.

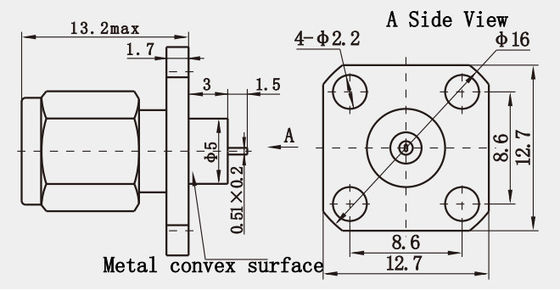

Overzichtstekening :(mm)
Specificatie :
|
Elektrische Kenmerken
|
||||
|
Impedantie
|
50Ω
|
|||
|
Frequentiebereik
|
DC～50GHz
|
|||
|
Nominale Spanning
|
170VRMS (Maximaal zeeniveau)
|
|||
|
Diëlektrische Spanningsweerstand
|
500VRMS (Maximaal zeeniveau)
|
|||
|
Isolatieweerstand
|
≥5000MΩ
|
|||
|
Contactweerstand |
Buitengeleider
|
≤2mΩ
|
||
|
Middengeleider
|
≤3mΩ
|
|||
|
VSWR
|
≤1.05+0.005f
|
|||
Interface Afmetingen:
Kenmerken:
1. Duurzaamheid:
Geconstrueerd met gepassiveerde roestvrijstalen behuizingmaterialen en berylliumkoperen contactpennen, garandeert de connector duurzaamheid en langdurige prestatie stabiliteit. Roestvrij staal biedt ook uitstekende corrosiebestendigheid, waardoor het geschikt is voor gebruik in zware omgevingen.
2. Breed Toepassingsgebied:
Dit type connector is toepasbaar op meerdere gebieden, waaronder antennes, audio, televisie en radio, vanwege zijn hoge prestaties en betrouwbaarheid die voldoen aan de strikte RF-verbindingsvereisten van deze gebieden.
Voordelen:
| Normale producten | Elite producten | |
| Frequentiebereik | DC~40GHz | DC~65GHz |
| VSWR | ≤1.35 | ≤1.3 |
| Duurzaamheid | 300 Cycli | >500 Cycli |
Toepassing:
1. Radio Toepassingen
Amateur- en Professionele Radioapparatuur: In amateurradio-communicatie en Citizens Band (CB) radio's worden 2,4 mm connectoren gebruikt om verschillende radioapparaten aan te sluiten dankzij hun stabiele prestaties en mechanische compatibiliteit. Ze bieden betrouwbare signaaloverdracht en verbeterde verbindingsbeveiliging via hun schroefvaste koppelingsmechanisme.
Maritieme VHF Toepassingen: In maritieme communicatie, met name op Very High Frequency (VHF) radioapparatuur, worden 2,4 mm connectoren verkozen vanwege hun corrosiebestendigheid en hoge duurzaamheid. Ze behouden langdurige betrouwbare prestaties in maritieme omgevingen, en vermijden schade door zeewater en vochtigheid.
2. Millimetergolf Instrumenten en Systeem Toepassingen
Zeer Nauwkeurige Testinstrumenten: 2,4 mm connectoren spelen een cruciale rol in zeer nauwkeurige testinstrumenten in laboratoria en productielijnen. Bijvoorbeeld, in netwerkanalysatoren en signaalgeneratoren zorgen deze connectoren voor nauwkeurige signaaloverdracht en verbindingsstabiliteit, wat de nauwkeurigheid van testresultaten garandeert.
Onze Hoofdproducten:
| RF Adapter |
| SMA/SSMA RF Connector |
| SMP/SSMP RF Connector |
| TNC RF Connector |
| N Type RF Connector |
| MCX/MMCX RF Connector |
| BNC RF Connector Millimetergolf Connectoren (2,4 mm, 2,92 mm) |
| RF Kabelassemblages |
| Golfgeleider naar Coaxiale Adapter |
| Glas-naar-metaal Hermetische Afdichtingen |
| J30J Serie Connector |
| Microgolf Draaikoppelingen |
OPMERKING:
We hebben meer dan 10.000 soortenConnector, als de connector die u gebruikt niet wordt gevonden, neem dan contact met ons op met uw detailsen.
