2.4mm Mannelijke RF-kabelconnector voor 1#Semi-stijve / semi-flexible millimetergolfkabel
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Naam van het product: | 2,4 mm RF-coaxiale connector | Verplaatsing: | Gepassiveerd |
|---|---|---|---|
| Impedantie: | 50Ω | Certificaat: | ISO-9001-2015 |
| Type: | Mannelijk | Levensduur: | 500 cycli |
| Toepassing: | Computer/LAN's | Materiaal: | Roestvrij staal |
| Markeren: | 2.4 mm mannetje RF-kabelconnector,Millimetergolfkabel RF-kabelconnector,Semi-flexible RF-kabelconnector |
||

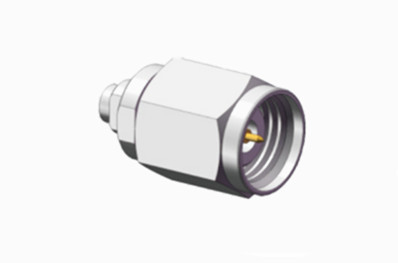

2.4 mm mannetje RF-kabelconnector voor 1# half-stijf/half-flexibel millimetergolfkabel
De 2.4 serie connector is een millimetergolf connector met een hoge prestatie voor operaties tot 50 GHz.
De 2.4 serie connectoren zijn ontworpen voor frequenties tot 50 GHz en beschikken over een luchtinterface en draadverbindingen.hoogfrequente capaciteitDeze connectoren worden veel gebruikt in hoogfrequente microgolfmetingen en millimetergolfapparatuur.

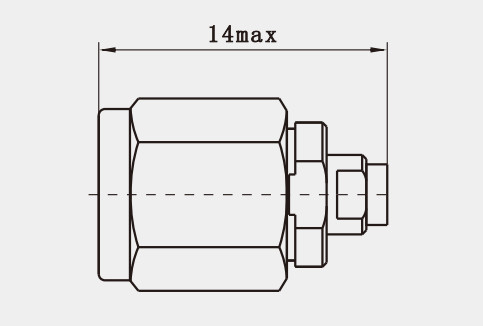

Overzicht Tekening van2.4 mm mannetje RF-kabelconnector voor 1# half-stijf/half-flexibel millimetergolfkabel Ik heb het niet gedaan.
Opmerking:De specifieke gegevens van het model zijn gebaseerd op de gegevens in het productdossier.
Specificatie van2.4 mm mannetje RF-kabelconnector voor 1# half-stijf/half-flexibel millimetergolfkabel (mm):
|
Elektrische kenmerken
|
||||
|
Impedantie
|
50Ω
|
|||
|
Frequentiebereik
|
DC50GHz
|
|||
|
Nominale spanning
|
170VRMS (maximaal zeeniveau)
|
|||
|
Dielectrieken Spanningsweerstand
|
500VRMS (maximaal zeeniveau)
|
|||
|
Isolatieweerstand
|
≥ 5000 MΩ
|
|||
|
Contactweerstand |
Buitenste geleider
|
≤ 2mΩ
|
||
|
Centrale geleider
|
≤ 3mΩ
|
|||
|
VSMR
|
≤ 1,05+0,005f
|
|||
Gedetailleerde tekening van2.4 mm mannetje RF-kabelconnector voor 1# half-stijf/half-flexibel millimetergolfkabel(mm):
Kenmerken:
1Hoogfrequente prestaties:
Frequentiebereik: De 2,4 mm connector is ontworpen voor gebruik tot 50 GHz, geschikt voor toepassingen die een brede bandbreedte vereisen.
Geen hogere ordermodus: bij 50 GHz produceert de 2,4 mm-connector geen hogere ordermodus, waardoor een duidelijke en nauwkeurige signaaloverdracht wordt gewaarborgd.
High-Performance Interface: deze connector vertoont hoogwaardige interface-kenmerken binnen 50 GHz, waardoor het uitstekend is voor hoogfrequente toepassingen.
2Compact ontwerp:
Afmeting en gewicht: met een buitengeleiderdiameter van 2,4 mm is de 2,4 mm connector kleiner en lichter dan andere millimetergolfconnectoren,waardoor het ideaal is voor ruimtebeperkte en draagbare toepassingen.
Mechanische compatibiliteit: De 2,4 mm connector is mechanisch compatibel met andere kleine connectoren zoals de 1,85 mm connector, maar kan niet direct worden aangesloten op grotere afmetingen zoals 2,92 mm, 3,5 mm,of SMA-aansluitingen, waarbij de integratie en veiligheid van het systeem worden gewaarborgd.
Toepassing:
1. Precisie meting
Hoogfrequente netwerkanalysator: De 2,4 mm connector wordt veel gebruikt in hoogfrequente netwerkanalysatoren met werkfrequenties tot 50 GHz.Deze toepassingen vereisen hoge precisie en betrouwbaarheid van de connectoren om nauwkeurigheid en herhaalbaarheid van metingen te garanderen.
Microwave meetapparatuur: bij microwaveapparatuur die nauwkeurige metingen vereist, wordt de 2,4 mm-connector de voorkeur gegeven vanwege zijn uitstekende elektrische prestaties en mechanische stabiliteit.Het compacte ontwerp maakt de installatie in meetapparaten met beperkte ruimte mogelijk en biedt tegelijkertijd een hoogwaardige connectiviteit.
2. Hoogfrequente netwerkanalysatoren
De 2,4 mm connector is het eerste product dat beschikbaar is in productie-, instrument- en metrologie-klasse, waardoor het veel wordt gebruikt in verschillende hoogfrequente testinstrumenten.Deze connectoren kunnen hoge gebruiksfrequenties weerstaan terwijl ze op lange termijn een stabiele prestatie behouden.
Standaardiseerde testinterfaces: Door zijn gestandaardiseerde ontwerp en brede acceptatie door de industrie is de 2,4 mm-connector de voorkeurskoppeling geworden voor veel gestandaardiseerde testapparatuur,het waarborgen van compatibiliteit en interoperabiliteit tussen apparaten.
Gerelateerde producten:
| 2.4-J506G-2 | 2.4 mm mannelijke roestvrijstalen RF-aansluiting voor CXN3506/MF108A-kabel |
| 2.4-J130G | 2.4 mm mannelijke RF-aansluiting voor MF30A-kabel |
| 2.4-JB2G-1 | 2.4 mm mannetje roestvrijstalen RF-aansluiting voor 2# halfstijf/flex kabel |
NB:
We hebben meer dan 10.000 soortenVerbinding, als de aansluiting die u gebruikt niet is gevonden, neem dan contact met ons op met uw detailsHet is....
