Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Productnaam: | SMP-kabelconnector | Impedantie: | 50 ohm |
|---|---|---|---|
| Materiaal van het lichaam: | met een gewicht van niet meer dan 10 kg | Kleur: | Geplatte met goud |
| Geslacht: | Vrouwelijke | Type: | SMP-connector |
| andere: | Recht. | ||
| Hoog licht: | SMP vrouwelijke RF-connector,SMP vrouwelijke RF-connector voor kabel |
||

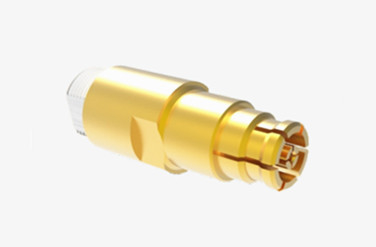

SMP Vrouwelijke hoogwaardige RF-connector voor CXN3506/MF108A-kabel
SMP RF Connector Inleiding
De SMP is een compacte RF coaxial connector adapter die verschillende belangrijke voordelen biedt.samen met uitzonderlijke seismische prestaties en een brede bandbreedte. De SMP werkt binnen een frequentiebereik van maximaal 30 GHz (onze high-performance SMP-connectoren kunnen zich uitbreiden tot 40 GHz).beperkte ontspanning, en een gladde boor (ook met afbreekfunctie).Deze verschillende interfacekonfiguratie's zorgen voor de noodzakelijke axiale of radiale beweging die nodig is voor blinde koppeling in breedband-breedbandcouplersDe SMP is ideaal voor installaties die hoge betrouwbaarheid en modulaire robuustheid vereisen en is een uitstekende keuze voor toepassingen die mechanische sterkte en nauwkeurige verbinding vereisen.
Opmerking:De specifieke gegevens van het model zijn gebaseerd op de gegevens in het productdossier.
| Algemene specificatie voor SMP-connectoradapter | ||||
|
Impedantie
|
50Ω
|
|||
|
Frequentiebereik
|
DC~40 GHz
|
|||
|
Nominale spanning
|
170VRMS (op zeeniveau)
|
|||
|
Dielectrieken Spanningsweerstand
|
500VRMS (op zeeniveau)
|
|||
|
Isolatieweerstand
|
≥ 2000MΩ
|
|||
|
|
Buitenste geleider
|
normaal≤2,5mΩ, hermetisch afgesloten ≤4mΩ
|
||
|
Centrale geleider
|
normaal≤6mΩ, hermetisch afgesloten ≤26mΩ
|
|||
| Frequentiebereik | DC~18 GHz | 18 tot en met 26,5 GHz | 26.5~40 GHz | |
| VSWR voor rechte aansluiting |
≤ 1.25
|
≤ 1.3 | ≤ 1.5 | |
| VSWR voor de rechtervingerconnector | ≤ 1.3 | |||
| VSWR voor adapter | ≤ 1.2 | ≤ 1.3 | ≤ 1.5 | |
| Centrale dirigent | Mannelijk |
Sn-P-bronzen
|
van de soort gebruikt voor het vervaardigen van elektrische voertuigen | |
| Vrouwelijke |
berylliumbrons
|
van de soort gebruikt voor het vervaardigen van elektrische voertuigen | ||
|
Elastisch contact
|
berylliumbrons
|
van de soort gebruikt voor het vervaardigen van elektrische voertuigen | ||
|
met een breedte van niet meer dan 50 mm
|
met een diameter van niet meer dan 20 mm
|
|||
|
Isolatoren
|
glassinteren/PTFE/PEI
|
|||
|
Leckage Rate voor
een hermetisch afgesloten aansluiting
|
1.01325×10-3 Pa·cm3 /s
|
|||
Eenheid: mm

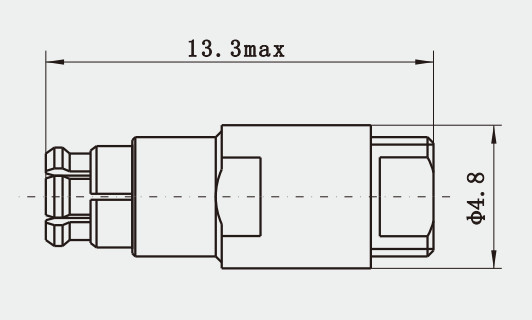

Overzicht Tekening van
SMP Vrouwelijke hoogwaardige RF-connector voor CXN3506/MF108A-kabel
Toepassing:
De SMP-adapter biedt een nieuwe oplossing voor blinde RF-coaxiale verbindingen, die is ontworpen voor gebruik in modulaire en dichtgepakte installaties.Deze innovatieve connector heeft een uitzonderlijk breed werkfrequentiebereikDe SMP-interface is verkrijgbaar in twee verschillende vormen: de eerste is de ultracompacte interface, die dezelfde vormfactor heeft als de MMCX-connector, de tweede is de ultracompacte interface en de derde is de ultracompacte interface.en de andere belichaamt de meer conventionele SMA-interface-afmetingenBeide interfacevarianten zijn ontworpen om frequenties tot 40 GHz te verwerken en bieden een push-in, snap-fit verbindingsmethode, waardoor het paringsproces wordt gestroomlijnd en tegelijkertijd een veilige en betrouwbare pasvorm wordt gewaarborgd..
NB:
We hebben meer dan 1000 soortenSMP vrouwelijke mannelijke adaptersvoor keuze, indien het product dat u gebruikt niet is gevonden,
Neem contact met ons op voor de volledige catalogus.
Productcategorie:
1. RF-connectoren, adapters (DC tot 110 GHz)
2. RF & Wave-Guide Kabel Assemblies
3. golfgids naar coax adapters
4. Geïntegreerde (RF & DC) connectoren
5. Micro Rectangular Connector ((J30J,Micro D-sub)
6. Glas-metalen hermetische afdichtingen, koppen, voedingsvoertuigen ((RF & DC)
7. Microwave roterende gewrichten
8. ODM-producten
