SMP-serie Male RA PCB Mount Limited Detent RF Connector Plug
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Verbinding: | SMP | Naam van het product: | SMP Male beperkte afsluitverbinding |
|---|---|---|---|
| Geslacht: | Mannelijk | Frequentiebereik: | DC~40GHz |
| Impedantie: | 50Ω | Schelpmateriaal: | Kovar 4J29 |
| Glas: | 7052 7070 | Schelp: | Geplatte met goud |
| Markeren: | PCB-montage RF-aansluiting,Mannelijke RA beperkte afsluitverbinding,SMP-serie RF-aansluiting |
||

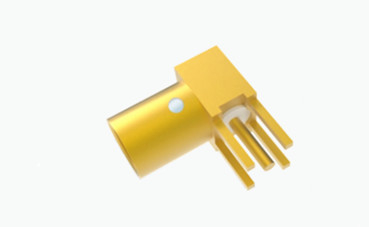

SMP-serie Male RA PCB Mount Limited Detent RF Connector Plug
De SMP is een compacte RF coaxial connector adapter, bekend om zijn kleine afmetingen, lichte constructie, opmerkelijke seismische prestaties en brede bandbreedte mogelijkheden.Het is ontworpen om te werken op frequentiebereiken tot 30 GHzDe stekker biedt drie interface varianten: volledige ontspanning, beperkte ontspanning, en gladde boor,met inbegrip van die met een remfunctieDeze uiteenlopende interfaceopties zijn geoptimaliseerd om de noodzakelijke axiale of radiale beweging aan te passen die vereist is bij toepassingen voor blinde koppeling met breed-tot-breed connectoren.Ideaal voor installaties die hoge betrouwbaarheid en een gestroomlijnd modulair ontwerp vereisen, de SMP-adapter uitblinkt in veeleisende omgevingen.
Specificatie
Opmerking:De specifieke gegevens van het model zijn gebaseerd op de gegevens in het productdossier.
| Elektrische kenmerken | ||
| Impedantie | 50Ω | |
| Frequentiebereik | DC~40 GHz | |
| Nominale spanning | 170VRMS* | |
| Isolatieweerstand | ≥ 2000MΩ | |
| Dielectrieken Spanningsweerstand | 500VRMS* | |
| Centrale weerstand | Buitenste geleider | ≤ 4 mΩ |
| Centrale geleider | ≤ 26 mΩ | |
| VSWR | ≤ 1.3 | |
| Materiaal en mechanische eigenschappen | ||
| Centrale dirigent | Mannelijk | Sn-P Bronzen, verguld |
| Vrouwelijke | Berylliumbrons, verguld | |
| Elastisch contact | Berylliumbronzen | met een gewicht van niet meer dan 50 kg |
| met een breedte van niet meer dan 50 mm | Messing roestvrij staal | Goud geplatte passivatie |
| Isolatoren | Glassinteren/PTFE/PEI | |
| Hermetisch productlekkagepercentage | 1.01325×10-3Pa·cm3/s | |

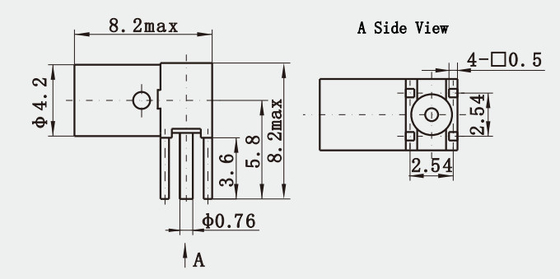

Gedetailleerde tekening
Toepassingen
1. Consumentenelektronica: SMP-PCB-connectoren worden gewoonlijk gebruikt bij de vervaardiging van consumentenelektronica zoals computers, smartphones, tablets,met een vermogen van niet meer dan 10 W.
2Telecommunicatieapparatuur: In telecommunicatieapparaten zoals routers, switches en basisstations vergemakkelijken SMP-connectoren de verbinding van verschillende elektronische componenten.het functioneren van de apparatuur.
3Automotive Electronics: SMP-connectoren worden gebruikt in automotive elektronische systemen, waaronder auto-navigatie, audiosystemen en airbag-ontplooiingssystemen.om betrouwbare verbindingen tussen elektronische onderdelen te bieden.
NB:
We hebben meer dan 1000 soortenSMP-hermetisch afgesloten aansluitingAls het product dat u gebruikt niet te vinden is, kunt u contact met ons opnemen voor de volledige catalogus.
Kenmerken en voordelen
| met een gewicht van niet meer dan 50 kg |
| Subminiatuur |
| DC tot 40 GHz |
| Compacte grootte |
| Koppeling op druk- of knopslag |
| Volledige losmaak, beperkte losmaak en gladde boring |
| PCB- en kabelverbinding |
| Man en vrouw, rechte en rechterhoek keuze |
| Versies voor de bevestiging van kabels voor zowel flexibele als semi-stijve kabelmaterialen |
| Normaal type en hermetisch, selectie flens- en draadmontage |
