| Productnaam: | BMA RF-connector | Platering: | Geplateerd nikkel/Goud |
|---|---|---|---|
| Duurzaamheid: | 500 cycli | Contactmateriaal: | Messing, BeCu |
| Materiaal: | met een gewicht van niet meer dan 10 kg | Ontwerpnorm:: | CEI 1169-33 |
| Type: | Rechte hoek | Geslacht: | Mannelijk |
| Hoog licht: | Goudgeplatte BMA RF-connector,Goud geplatte RF-aansluiting,BMA-mannelijke RF-connector |
||

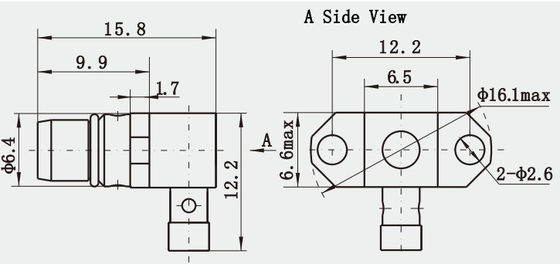

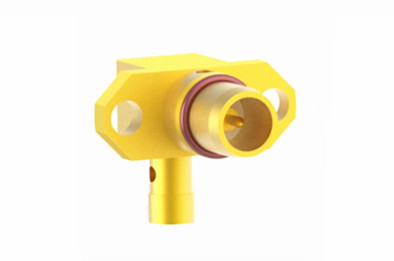

Goudgeplatte BMA-mannelijke rechthoekige flens RF-aansluiting voor CXN3506/MF108A-kabel
De BMA-serie is een type blind mate connector die is ontwikkeld en geproduceerd volgens IEC1169-33.een betrouwbaar contact en superieure elektrische eigenschappenHet voordeel van deze connector is dat deze zowel axiaal als radial kan zweven, met een kleine gemiddelde ruimte tussen elk puntconnector en lichtgewicht,met een vermogen van meer dan 10 W,De BMA-serie wordt veel gebruikt in moduleverbindingen voor chassiskasten.en worden gewoonlijk gebruikt voor het aansluiten van coaxiale kabels in radioapparatuur en -instrumenten.
Specificatie
| Elektrische kenmerken | ||
| Impedantie | 50 ohm | |
| Frequentiebereik | DC~18 GHz | |
| Nominale spanning | 250 VRMS (maximaal zeeniveau) | |
| Dielectrieken Spanningsweerstand | 1000 VRMS (maximaal zeeniveau) | |
| Isolatieweerstand | ≥ 5000 MOhm | |
| Contactweerstand | Buitenste geleider | ≤ 2,0 mOhm |
| Centrale geleider | ≤ 0,5 mOhm | |
| VSMR | ≤ 1.3 | |
Productgegevens
| Materiaal en mechanische eigenschappen | |||
| Centrale dirigent | Mannelijk/Plug | met een gewicht van niet meer dan 10 kg | met een gewicht van niet meer dan 50 kg |
| Vrouwelijke/Socket | Sn-P-bronzen | met een gewicht van niet meer dan 50 kg | |
| Resiliëntie contact | Berylliumbronzen | met een breedte van niet meer dan 15 mm | |
| Schelp / Behuizing | met een breedte van niet meer dan 50 mm | met een breedte van niet meer dan 15 mm | |
| Isolatoren | PTFE | ||
| Verzegelring | Silikonrubber | ||
| Duurzaamheid | 500 cycli | ||
| RoHS-conform | - Ja, dat klopt. |
| Paringscycli | 500 Cycli |
| Contactbehoud | 10N min |
| Kabelbehoud | 100 N min |
| Koppelkracht | 0.6N max. |
| Afkoppelingskracht | 0.6 N max |
Omgevingsspecificatie:
| Werktemperatuur | -55 tot +155°C |
| IP-classificatie (gepaard) | IP64 |
Kenmerken:
Toepassing:
* Breedband
* Instrumenten
* Telecom
* Computers
* Uitzending
* Video-systemen
* Automobilerij
* Telecommunicatie
* Draadloze industrie
* Meetapparatuur
NB:
We hebben meer dan 10.000 soorten verbindingsproducten (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.),Neem contact met ons op met uw gegevens..
