Verbinding: | SMP | Productnaam: | Mannelijke Beperkte de Klink hermetisch Verzegelde Schakelaar van SMP |
---|---|---|---|
Geslacht: | Mannelijk | Frequentiebereik: | DC~40GHz |
Impedantie: | 50Ω | Schelpenmateriaal: | Kovar 4J29 |
Glas: | 7052 7070 | Hermecity: | ≤1.01325*10^-3 Pa.cm ^3/s |
Hoog licht: | Mannelijke RF-aansluiting beperkte afsluiting,Vrouwelijke PCB-mount RF-connector,SMP-serie RF-coaxialconnector |

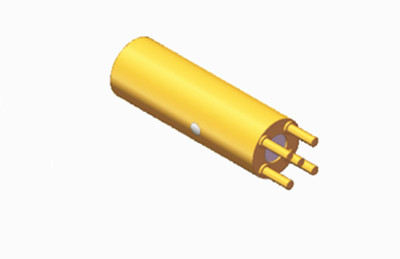

SMP-serie mannelijke pcb-montage rf-connector beperkte rem-connector voor ultieme prestaties
De SMP-serie Male PCB Mount RF Connector is een compacte push-on of snap coupling RF coaxial connector, gekenmerkt door zijn kleine grootte, lichtgewicht ontwerp, uitstekende seismische prestaties,en een brede werkbandbreedteHet werkt tot 30GHz ((onze SMP-connectorproducten kunnen 40GHz bereiken) en biedt drie interfaceporten - volledige ontspanning, beperkte ontspanning en gladde boor (inclusief met remmen).kabelmontage, en in-serie adapters, biedt het een interconnectieoplossing voor board-to-board, blind mate en rack-and-panel toepassingen met behoud van de pakketdichtheid.Ideaal voor betrouwbare modulaire installaties.
Specificatie
Elektrische kenmerken | ||
Impedantie | 50Ω | |
Frequentiebereik | DC~40 GHz | |
Nominale spanning | 170VRMS* | |
Isolatieweerstand | ≥ 2000MΩ | |
Dielectrieken Spanningsweerstand | 500VRMS* | |
Centrale weerstand | Buitenste geleider | ≤ 4 mΩ |
Centrale geleider | ≤ 26 mΩ | |
VSWR | ≤ 1.3 | |
Materiaal en mechanische eigenschappen | ||
Centrale dirigent | Mannelijk | Sn-P Bronzen, verguld |
Vrouwelijke | Berylliumbrons, verguld | |
Elastisch contact | Berylliumbronzen | met een gewicht van niet meer dan 50 kg |
met een breedte van niet meer dan 50 mm | Messing roestvrij staal | Goud geplatte passivatie |
Isolatoren | Glassinteren/PTFE/PEI | |
Hermetisch productlekkagepercentage | 1.01325×10-3Pa·cm3/s |
Gedetailleerde tekening
Toepassingen
- Antennen.
- Breedband.
- Telecommunicatie
- Instrumenten.
- Fase-array-antennen
- Board-to-board interconnectie
Kenmerken en voordelen
met een gewicht van niet meer dan 50 kg |
Subminiatuur |
DC tot 40 GHz |
Compacte grootte |
Koppeling op druk- of knopslag |
Volledige losmaak, beperkte losmaak en gladde boring |
PCB- en kabelverbinding |
Man en vrouw, rechte en rechterhoek keuze |
Versies voor de bevestiging van kabels voor zowel flexibele als semi-stijve kabels |
Normaal type en hermetisch, selectie flens- en draadmontage |
