| Verbinding: | SMP | Productnaam: | De Mannelijke hermetisch Verzegelde Schakelaar van SMP |
|---|---|---|---|
| Geslacht: | Mannelijk | Frequentiebereik: | DC~40GHz |
| Impedantie: | 50Ω | Glas: | 7052 7070 |
| Hermecity: | ≤1.01325*10^-3 Pa.cm ^3/s | Tipe afsluiting: | Beperkte afsluiting/glanzige boor |
| Hoog licht: | Rechthoek PCB Mount RF Connector,SMP-hermetisch afgesloten RF-connector,RF Coaxiale Connector 40 GHz |
||

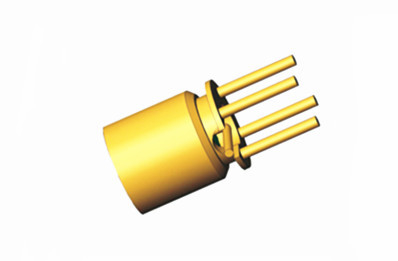

Verbeterde connectiviteit met SMP hermetisch afgesloten mannelijke rechthoek PCB-mount RF-connector
De SMP is een miniatuur push-on of snap coupling RF coaxial connector, gekenmerkt door zijn compacte grootte, lichtgewicht ontwerp, superieure seismische prestaties en breedbandcompatibiliteit.Met een werkfrequentiebereik tot 30 GHz (onze SMP-connector kan 40 GHz bereiken), biedt de stekker drie interfacepties: volledige afsluiting, beperkte afsluiting en gladde boor (inclusief met remmen).en in-serie adapters bieden veelzijdige interconnectoplossingen voor verschillende toepassingen, zoals board-to-board verbindingen, blind mate-configuraties en rack-and-panel-installaties met behoud van een hoge dichtheid van het pakket.
Specificatie
| Elektrische kenmerken | ||
| Impedantie | 50Ω | |
| Frequentiebereik | DC~40 GHz | |
| Nominale spanning | 170VRMS* | |
| Isolatieweerstand | ≥ 2000MΩ | |
| Dielectrieken Spanningsweerstand | 500VRMS* | |
| Centrale weerstand | Buitenste geleider | ≤ 4 mΩ |
| Centrale geleider | ≤ 26 mΩ | |
| VSWR | ≤ 1.3 | |
| Materiaal en mechanische eigenschappen | ||
| Centrale dirigent | Mannelijk | Sn-P Bronzen, verguld |
| Vrouwelijke | Berylliumbrons, verguld | |
| Elastisch contact | Berylliumbronzen | met een gewicht van niet meer dan 50 kg |
| met een breedte van niet meer dan 50 mm | Messing roestvrij staal | Goud geplatte passivatie |
| Isolatoren | Glassinteren/PTFE/PEI | |
| Hermetisch productlekkagepercentage | 1.01325×10-3Pa·cm3/s | |
Gedetailleerde tekening
Toepassingen
1, Voldoet aan de normen van de Internationale Elektrotechnische Commissie (IEC) en het Instituut voor Elektrotechnische en Elektronische Ingenieurs (IEEE).
2Een breed werkfrequentiebereik, in staat tot DC~40 GHz te werken.
3Er zijn drie interfaceporten beschikbaar op basis van verschillende verbindingsbehoudskrachten: gladde boring, beperkte losmaak en volledige losmaak, voor verschillende toepassingsvereisten.
4Het biedt een gebruiksvriendelijk ontwerp, waardoor installateurs deze plug-in-connectoren eenvoudig samen kunnen duwen voor aansluiting en gemakkelijk kunnen lostrekken wanneer dat nodig is.
5, waardoor het geschikt is voor modulaire, dichtgepakte toepassingen.
Kenmerken en voordelen
| met een gewicht van niet meer dan 50 kg |
| Subminiatuur |
| DC tot 40 GHz |
| Compacte grootte |
| Koppeling op druk- of knopslag |
| Volledige losmaak, beperkte losmaak en gladde boring |
| PCB- en kabelverbinding |
| Man en vrouw, rechte en rechterhoek keuze |
| Versies voor de bevestiging van kabels voor zowel flexibele als semi-stijve kabels |
| Normaal type en hermetisch, selectie flens- en draadmontage |
