Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Naam van het product: | SMP mannetje RF-connector | Materiaal van het lichaam: | Roestvrij staal |
|---|---|---|---|
| Kleur: | Gepassiveerd | Geslacht: | Mannelijk |
| Impedantie: | 50ohm | Mannelijke Interface: | Beperkte Klink |
| Type: | De Adapter van SMP rf | andere: | Recht. |

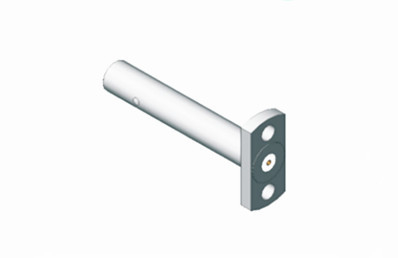

SMP Male 50Ohm Limited Detent Roestvrij staal RF Connector Plug, Inblusdiepte:2.79
SMP is een compacte, push-on RF coaxial connector adapter die verschillende functies heeft, waaronder kleine grootte,lichte constructie, uitstekende seismische prestaties en een brede bandbreedte.en de stekker beschikt over drie interface vormen: volledige afsluiting, beperkte afsluiting en gladde afsluiting (ook bij remmen).Deze verschillende interfaceporten kunnen voldoen aan de vereiste axiale of radiale beweging van blinde koppeling bij het koppelen van breedband- tot breedbandconnectorenHet is ideaal voor installaties die hoge betrouwbaarheid en modulaire intensiteit vereisen.
Overzicht Tekening ((mm))
| Model nr. | Beschrijving |
| SMP-JFD116G |
SMP mannetje RF-connector, roestvrij staal, beperkte afschakeling |
| Algemene specificatie voor SMP-connectoradapter | ||||
|
Impedantie
|
50Ω
|
|||
|
Frequentiebereik
|
DC~40 GHz
|
|||
|
Nominale spanning
|
170VRMS (op zeeniveau)
|
|||
|
Dielectrieken Spanningsweerstand
|
500VRMS (op zeeniveau)
|
|||
|
Isolatieweerstand
|
≥ 2000MΩ
|
|||
|
|
Buitenste geleider
|
normaal≤2,5mΩ, hermetisch afgesloten ≤4mΩ
|
||
|
Centrale geleider
|
normaal≤6mΩ, hermetisch afgesloten ≤26mΩ
|
|||
| Frequentiebereik | DC~18 GHz | 18 tot en met 26,5 GHz | 26.5~40 GHz | |
| VSWR voor rechte aansluiting |
≤ 1.25
|
≤ 1.3 | ≤ 1.5 | |
| VSWR voor de rechtervingerconnector | ≤ 1.3 | |||
| VSWR voor adapter | ≤ 1.2 | ≤ 1.3 | ≤ 1.5 | |
| Centrale dirigent | Mannelijk |
Sn-P-bronzen
|
van de soort gebruikt voor het vervaardigen van elektrische voertuigen | |
| Vrouwelijke |
berylliumbrons
|
van de soort gebruikt voor het vervaardigen van elektrische voertuigen | ||
|
Elastisch contact
|
berylliumbrons
|
van de soort gebruikt voor het vervaardigen van elektrische voertuigen | ||
|
met een breedte van niet meer dan 50 mm
|
met een diameter van niet meer dan 20 mm
|
|||
|
Isolatoren
|
glassinteren/PTFE/PEI
|
|||
|
Leckage Rate voor
een hermetisch afgesloten aansluiting
|
1.01325×10-³Pa·cm³/s
|
|||
NB:
We hebben meer dan 1000 soortenSMP vrouwelijke mannelijke adaptersvoor keuze, indien het product dat u gebruikt niet is gevonden,
Neem contact met ons op voor de volledige catalogus.
Productcategorie:
1. RF-connectoren, adapters (DC tot 110 GHz)
2. RF & Wave-Guide Kabel Assemblies
3. golfgids naar coax adapters
4. geïntegreerde (RF&DC) connectoren
5. Micro Rectangular Connector ((J30J,Micro D-sub)
6Glas-metalen hermetische afdichtingen, koppen, voedingsvoertuigen (RF en DC)
7. Microwave roterende gewrichten
8. ODM-producten
