Superieure prestaties SMP Mannelijke gladde boor rechthoekige RF-connector voor PCB-montage
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Naam van het product: | SMP rf Coaxiale Conector | Impedantie: | 50Ω |
|---|---|---|---|
| Certificaat: | CE ROHS ISO-9001-2015 | Duurzaamheid: | 500 CYCLI |
| Geslacht: | Mannelijk | Lichaamsstijl: | Rechte hoek |
| Materiaal: | met een gewicht van niet meer dan 10 kg | Zet Methode op: | Oppervlakte |
| Plateren: | Gouden plateren | ||
| Markeren: | Glanzegeboorde rechthoekige RF-connector,Rechte hoek SMP-mannelijke RF-connector,PCB-montage SMP RF-plug |
||
Superieure prestaties SMP Mannelijke gladboor rechthoekige RF-connector voor PCB-montage
SMP RF Connector Inleiding
De SMP-interface is een compacte connector die overeenkomt met de grootte van MMCX-connectoren, maar een frequentiebereik biedt van DC tot 40 GHz.De SMP-interconnect-serie maakt gebruik van drijvende vrouwelijke adapters (algemeen kogels genoemd) voor stapelplaten met SMP-mannelijke PCB-connectorenDeze veerkrachtige structuur en het vermogen om radiale en axiale misalignment te tolereren, maken blinde interconnectieoplossingen mogelijk.
Kenmerken en voordelen
1,High Frequency Range: De SMP-interface biedt een frequentie1. High Frequency Range: De SMP-interface biedt een frequentiebereik van DC tot 40Ghz, waardoor het geschikt is voor hoogfrequente toepassingen.
2,Compacte grootte: de SMP-connector heeft dezelfde schaal als MMCX-connectoren, waardoor het een uitstekende keuze is voor geminiaturiseerde apparaten.
3"Blind Interconnection": De in de SMP-interconnectserie gebruikte drijvende vrouwelijke-tot-vrouwelijke adapters maken blinde interconnectieoplossingen mogelijk.die vooral nuttig is in situaties waarin nauwkeurige uitlijning moeilijk is.
4Tolerantie voor radiale en axiale onevenwichtigheid: de SMP-interface is ontworpen om radiële en axiale onevenwichtigheid te weerstaan en zorgt voor betrouwbare connectiviteit zelfs in uitdagende omgevingen.
5,Duurzame structuur: De SMP mannelijke PCB-connectoren zijn duurzaam gebouwd, waardoor ze ideaal zijn voor gebruik in robuuste toepassingen.
Specificatie
| Elektrische kenmerken | ||
| Impedantie | 50Ω | |
| Frequentiebereik | DC~40 GHz | |
| Nominale spanning | 170VRMS* | |
| Dielectrieken Spanningsweerstand | 500VRMS* | |
| Isolatieweerstand | ≥ 2000MΩ | |
| Centrale weerstand | Buitenste geleider | Normaal ≤ 2,5 mΩ, afdichting ≤ 4 mΩ |
| Centrale geleider | Normaal≤6mΩ, Afdichting≤26mΩ | |
| VSWR | ≤ 1.3 | |
| Materiaal en mechanische eigenschappen | ||
| Centrale dirigent | Mannelijk | Sn-P Bronzen, verguld |
| Vrouwelijke | Berylliumbrons, verguld | |
| Elastisch contact | Berylliumbronzen | met een gewicht van niet meer dan 50 kg |
| met een breedte van niet meer dan 50 mm | Messing roestvrij staal | Goud geplatte passivatie |
| Isolatoren | Glassinteren/PTFE/PEI | |
| Hermetisch productlekkagepercentage | 1.01325×10-3Pa·cm3/s | |

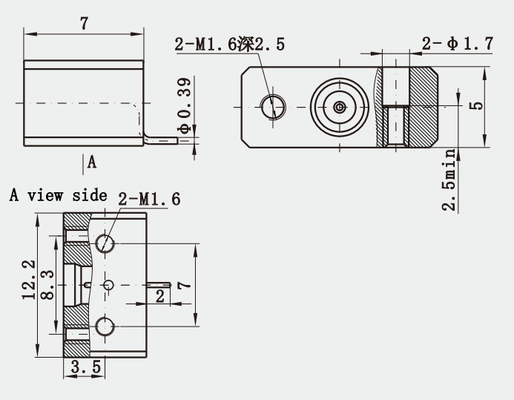

Gedetailleerde tekening van
Superieure prestaties SMP Mannelijke gladboor rechthoekige RF-connector voor PCB-montage:
Toepassingen
- Antenne
- Board-to-board-interconnectie
- Telecommunicatie
- Instrumenten
Productcatalogus:
| RF-kabelsamenstellingen |
| Waaggeleider naar coaxiale adapter |
| Vergrendeling van de verpakking |
| Connector van de serie J30J |
| Mikrogolf-roterende gewrichten |
| RF-adapter |
| SMA/SSMA RF-connector |
| SMP/SSMP RF-connector |
| N-type RF-connector |
| TNC RF-connector |
| MCX/MMCX RF-connector |
| BNC RF-connector |
| Millimetergolfconnectoren ((2.4 mm, 2.92 mm) |
NB:
We hebben meer dan 10.000 soortenSMP-connector, als de aansluiting die u gebruikt niet is gevonden, neem dan contact met ons op met uw detailsIk ben.
