| Naam van het product: | SMP rf Coaxiale Conector | Certificaat: | CE ROHS ISO-9001-2015 |
|---|---|---|---|
| Levensduur: | 500 CYCLI | Geslacht: | Mannetje/Stop |
| Lichaamsstijl: | Rechtstreeks/Rechte hoek | Materiaal: | met een gewicht van niet meer dan 10 kg |
| Zet Methode op: | de flens zet op | Plateren: | Gouden plateren |
| Imdepence: | 50ohm | ||
| Hoog licht: | Lange isolatieconvexe oppervlakte RF-connector,2 gaten SMP mannelijke aansluiting,50 Ohm Plug SMP RF connector |
||

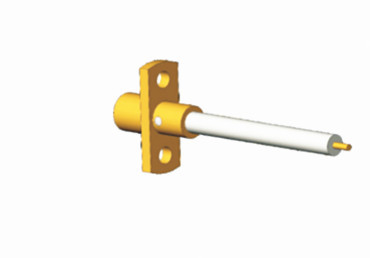

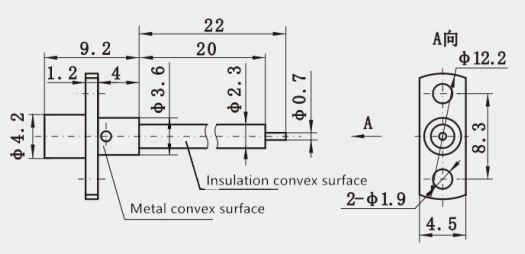

SMP Mannelijke 2-holes flenshang met lange isolatie Convex oppervlak 50 Ohm Plug
De SMP-interface is een compacte connector die overeenkomt met de grootte van MMCX-connectoren, maar ondersteunt een frequentiebereik van DC tot 40 GHz.De SMP-interconnect-serie maakt gebruik van drijvende vrouwelijke adapters (algemeen kogels genoemd) voor stapelplaten met SMP-mannelijke PCB-connectorenDit robuuste ontwerp en de weerstand tegen radiale en axiale misalignment maken blinde interconnectieoplossingen mogelijk.een betrouwbare en efficiënte verbindingsoplossing voor verschillende toepassingen.
De connector is ontworpen volgens de industriestandaard MIL-STD-348, heeft een frequentiebereik van DC tot 40 GHz en is gemaakt van verguld en gepassiveerd roestvrij staal.De connector kan worden aangesloten door middel van push-on of snap koppelingHet biedt bovendien standaard- en hermetische afdichtingen, met flens- en draadmontageopties.Het aansluitingsinterface bevat een volledige ontspanning, beperkte ontspanning en gladde boor (inclusief bij remmen).
| Elektrische kenmerken | ||
| Impedantie | 50Ω | |
| Frequentiebereik | DC~40 GHz | |
| Nominale spanning | 170VRMS* | |
| Isolatieweerstand | ≥ 2000MΩ | |
| Dielectrieken Spanningsweerstand | 500VRMS* | |
|
Centrale weerstand |
Buitenste geleider | Normaal ≤ 2,5 mΩ, afdichting ≤ 4 mΩ |
| Centrale geleider | Normaal≤6mΩ, Afdichting≤26mΩ | |
| VSWR | ≤ 1.3 | |
| Materiaal en mechanische eigenschappen | ||
| Centrale dirigent | Mannelijk | Sn-P Bronzen, verguld |
| Vrouwelijke | Berylliumbrons, verguld | |
| Elastisch contact | Berylliumbronzen | met een gewicht van niet meer dan 50 kg |
| met een breedte van niet meer dan 50 mm | Messing roestvrij staal | Goud geplatte passivatie |
| Isolatoren | Glassinteren/PTFE/PEI | |
| Hermetisch productlekkagepercentage | 1.01325×10-3Pa·cm3/s | |
Toepassingen
| RF-kabelsamenstellingen |
| Waaggeleider naar coaxiale adapter |
| Vergrendeling van de verpakking |
| Connector van de serie J30J |
| Mikrogolf-roterende gewrichten |
| RF-adapter |
| SMA/SSMA RF-connector |
| SMP/SSMP RF-connector |
| N-type RF-connector |
| TNC RF-connector |
| MCX/MMCX RF-connector |
| BNC RF-connector |
| Millimetergolfconnectoren ((2.4 mm, 2.92 mm) |
NB:
We hebben meer dan 10.000 soortenSMP-connectorAls u de kabel niet ziet die u nodig heeft, kunnen wij er een ontwerpen en maken die voldoet aan uw unieke specificaties!
