Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Materiaal van het lichaam: | met een gewicht van niet meer dan 10 kg | Impedantie: | 50ohm |
|---|---|---|---|
| Kleur: | Geplateerd goud | Lichaamsstijl: | Recht. |
| type: | De Vrouwelijke rf Adapter van SMP | Overeenkomstenkracht: | 45N maximum |
| Bevrijding Kracht: | 9N min | Duurzaamheid: | 500 CYCLI |
| Werktemperatuur: | -55 aan +125°C | ||
| Hoog licht: | Flangenmontage RF-connector,SMP Vrouwelijke RF-connector,Compact SMP RF-connector |
||

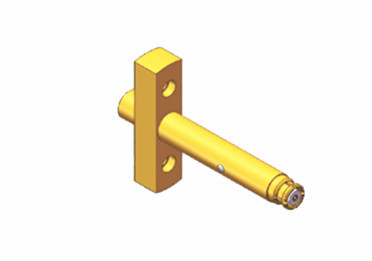

Superieure prestaties SMP Vrouwelijke 2-holes flensteraansluiting: betrouwbaar, compact en van hoge kwaliteit
SMP is een miniatuur push-on RF coaxial connector die uitstekende prestaties biedt met zijn kleine grootte, lichtgewicht en superieure seismische weerstand.Het heeft een uitgebreid werkfrequentiebereik tot 30 GHz (met onze high performance SMP connectorDe stekker heeft drie interfaceporten: volledige afsluiting, beperkte afsluiting en gladde boor (inclusief met vanghandschoen)Deze verschillende interfaceplaten zijn ontworpen om de vereiste axiale of radiale beweging voor blinde koppeling in breedbandconnectorkoppelingstoepassingen aan te passen.
De SMP-aansluiting is een ideale oplossing voor hoog betrouwbare modulaire integratie-installaties en biedt een betrouwbare verbinding in een compacte vormfactor.
| Algemene specificatie voor SMP-connectoradapter | ||||
|
Impedantie
|
50Ω
|
|||
|
Frequentiebereik
|
DC~40 GHz
|
|||
|
Nominale spanning
|
170VRMS (op zeeniveau)
|
|||
|
Dielectrieken Spanningsweerstand
|
500VRMS (op zeeniveau)
|
|||
|
Isolatieweerstand
|
≥ 5000 MΩ
|
|||
|
|
Buitenste geleider
|
normaal≤2,5mΩ, hermetisch afgesloten ≤4mΩ
|
||
|
Centrale geleider
|
normaal≤6mΩ, hermetisch afgesloten ≤26mΩ
|
|||
| Frequentiebereik | DC~18 GHz | 18 tot en met 26,5 GHz | 26.5~40 GHz | |
| VSWR voor rechte aansluiting |
≤ 1.25
|
≤ 1.3 | ≤ 1.4 | |
| VSWR voor de rechtervingerconnector | ≤ 1.3 | |||
| VSWR voor adapter | ≤ 1.25 | ≤ 1.3 | ≤ 1.4 | |
| VSWR andere | ≤ 1.3 | |||
| Centrale dirigent | Mannelijk |
Blokken van staal, fosfor, brons/Kovar
|
van de soort gebruikt voor het vervaardigen van elektrische voertuigen | |
| Vrouwelijke |
berylliumbrons
|
van de soort gebruikt voor het vervaardigen van elektrische voertuigen | ||
|
Elastisch contact
|
berylliumbrons
|
van de soort gebruikt voor het vervaardigen van elektrische voertuigen | ||
|
met een breedte van niet meer dan 50 mm
|
Messing/berylliumbrons/Kovar-legering/koperlegering/passivated roestvrij staal
|
|||
|
Isolatoren
|
glassinteren/PTFE/PEI
|
|||
|
Leckage Rate voor
een hermetisch afgesloten aansluiting
|
1.01325×10-3 Pa·cm3 /s
|
|||
Kenmerken:

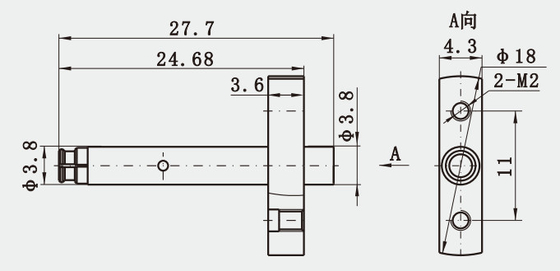

Overzicht Tekening van
Superieure prestaties SMP Vrouwelijke 2-holes flensteraansluiting: betrouwbaar, compact en van hoge kwaliteit
Installeer Inleiding:
NB:
We hebben meer dan 1000 soortenSMP vrouwelijke mannelijke adaptersvoor keuze, indien het product dat u gebruikt niet is gevonden,
Neem contact met ons op voor de volledige catalogus.
Productcategorie:
1. RF-connectoren, adapters (DC tot 110 GHz)
2. RF & Wave-Guide Kabel Assemblies
3. golfgids naar coax adapters
4. geïntegreerde (RF&DC) connectoren
5. Micro Rectangular Connector ((J30J,Micro D-sub)
6Glas-metalen hermetische afdichtingen, koppen, voedingsvoertuigen (RF en DC)
7. Microwave roterende gewrichten
8. ODM-producten
