Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Naam van het product: | SMP rf Coaxiale Conector | Plateren: | Geplateerd goud |
|---|---|---|---|
| Impedantie: | 50Ω | Certificaat: | CE ROHS |
| Duurzaamheid: | 500 CYCLI | Artikel 1: | De Vrouwelijke Schakelaar van SMP |
| Zet Methode op: | 2 gaten Flens | Verbinding: | Microband, SMP, rechthoek |
| Hoog licht: | RF-coaxialconnector met beperkte remming,Rechte hoek flense RF-aansluiting,Goud geplatte RF-mannelijke connector |
||

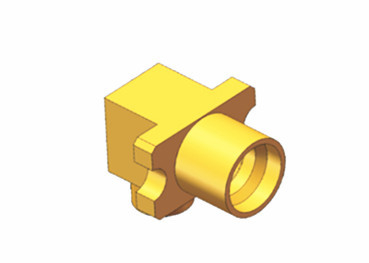

Ervaring Verbeterde verbinding met SMP Male Right Angle Flange Mount Limited Detent RF Connector
SMP is een compacte push-on (snap coupling) RF coaxial connector die beschikt over kleine grootte, lichtgewicht ontwerp, uitstekende seismische prestaties en een brede bandbreedte.Het kan werken tot 30GHz (met onze high-performance SMP connectorDe stekker heeft drie interfaceporten: volledige afsluiting, beperkte afsluiting en gladde boor (inclusief met remmen).met een vermogen van niet meer dan 10 WHet biedt een interconnectieoplossing voor board-to-board, blind mate en rack-and-panel toepassingen met behoud van de pakketdichtheid.
Specificatie:
| Elektrische kenmerken | ||
| Impedantie | 50Ω | |
| Frequentiebereik | DC~40 GHz | |
| Nominale spanning | 170VRMS* | |
| Dielectrieken Spanningsweerstand | 500VRMS* | |
| Isolatieweerstand | ≥ 2000MΩ | |
| Centrale weerstand | Buitenste geleider | Normaal ≤ 2,5 mΩ, afdichting ≤ 4 mΩ |
| Centrale geleider | Normaal≤6mΩ, Afdichting≤26mΩ | |
| VSWR | ≤ 1.3 | |
| Materiaal en mechanische eigenschappen | ||
| Centrale dirigent | Mannelijk | Sn-P Bronzen, verguld |
| Vrouwelijke | Berylliumbrons, verguld | |
| Elastisch contact | Berylliumbronzen | met een gewicht van niet meer dan 50 kg |
| met een breedte van niet meer dan 50 mm | Messing roestvrij staal | Goud geplatte passivatie |
| Isolatoren | Glassinteren/PTFE/PEI | |
| Hermetisch productlekkagepercentage | 1.01325×10-3Pa·cm3/s | |
Kenmerken en voordelen:
Hoogfrequente toepassingen: SMP-connectoren hebben grote frequentiebandkenmerken, met werkfrequenties die DC~40 GHz kunnen bereiken.
Kleine afmetingen en lichtgewicht: SMP-seriesconnectoren zijn compacte micro-connectoren, die vooral geschikt zijn voor modulaire installaties.
Betrouwbare verbinding: het ontwerp van de SMP-connector zorgt voor de stabiliteit en betrouwbaarheid van de verbinding, waardoor deze geschikt is voor verbindingsomgevingen met een hoge betrouwbaarheid.
Makkelijke installatie: of het nu gaat om PCB-montage, kabelmontage of in-serie adapters,SMP biedt een handige en snelle oplossing met behoud van de pakketdichtheid voor applicaties voor interconnectie van bord tot bord en blind mate.
Sterke seismische prestaties: SMP-connectoren hebben uitstekende seismische prestaties, waardoor ze stabiele verbindingen kunnen onderhouden in trillingsomgevingen.
Productcatalogus:
| RF-adapter |
| Waaggeleider naar coaxiale adapter |
| RF-kabelsamenstellingen |
| Connector van de serie J30J |
| Mikrogolf-roterende gewrichten |
| Vergrendeling van de verpakking |
| SMA/SSMA RF-connector |
| SMP/SSMP RF-connector |
| TNC RF-connector |
| N-type RF-connector |
| MCX/MMCX RF-connector |
| BNC RF Connector Millimeter Wave Connectors ((2.4mm, 2.92mm) |
Toepassingen:
Antenneverbindingen: vanwege hun kleine grootte en uitstekende prestaties zijn SMP-connectoren een ideale keuze voor het aansluiten van antennes.
Installatie van breedbandapparatuur: de connectoren van de SMP-serie bieden een ideale oplossing voor modulaire installaties met een hoge dichtheid.met een minimale installatie-afstand van de kleinste SMP-connector van 4.3mm.
Test en meting: In toepassingen die hoge precisie en frequentie vereisen, kunnen SMP-connectoren uitstekende prestaties leveren.zij kunnen worden gebruikt om een blind paring van de axiale misalignment te bereiken, die samenwerken met de hoogwaardige microwave-kabelassemblages van Samtec met een laag verlies.
Quantumcomputing: In het opkomende gebied van quantumcomputing spelen SMP-connectoren ook een belangrijke rol.
Gedetailleerde tekening:
NB:
We hebben meer dan 10.000 soortenSMP-connector, als de aansluiting die u gebruikt niet is gevonden, neem dan contact met ons op met uw detailsIk ben.
