Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Productnaam: | SSMP-Schakelaar | Geslacht: | Wijfje |
---|---|---|---|
Materiaal: | Messing | Plateren: | Het goud plateerde Vernikkeld |
Impedantie: | 50Ω | Frequentiegebied: | DC~50GHz |
Nominale spanning: | 170VRMS* | Isolatieweerstand: | ≥2000MΩ |
Hoog licht: | Kabelsmpm rf Schakelaar,Minismp RA Connector,De vrouwelijke Schakelaar van SMPM rf |
SSMP-schakelaar 50 Ω Impedantie, blinde partnerconfiguratie. De reeks SMP is één van de subminiature schakelaars die kleiner dan SMP. Het frequentiegebied tot 50 GHz. Het wordt algemeen gebruikt in verkleinde hoge frequentie coaxiale modules en in allebei en snap-on het koppelen stijlen duw- aangeboden. Het is beschikbaar in vlot droeg, beperkte klink en volledige klinkstijlen. Zij omvatten vrouwelijke, mannelijke, rechte hoek, rechte verbindingslijn.
Elektrokenmerken | |||||
Impedantie | 50Ω | ||||
Frequentiegebied | DC~50GHz | ||||
Nominale spanning | 170VRMS* | ||||
Diëlektrica voltage-Weerstand | 500VRMS* | ||||
Isolatieweerstand | ≥2000MΩ | ||||
Centrumweerstand | Buitenleider | Normal≤3.5mΩ, Sealing≤5mΩ | |||
Centrumleider | Normal≤8mΩ, Sealing≤30mΩ | ||||
DC~18GHz | 18~26.5GHz | 26.5~40GHz | 40~50GHz | ||
VSWR | ≤1.25 | ≤1.3 | ≤1.4 | ≤1.5 | |
Materiële & Mechanische Kenmerken | |||||
Centrumleider | Mannetje | Brons Sn-p/Kovar, geplateerd Goud | |||
Wijfje | Berylliumbrons, geplateerd Goud | ||||
Elastisch Contact | Geplateerde het Goud van het berylliumbrons | ||||
Shell en andere Metaaldelen |
Messing geplateerd Kovar Gold Roestvrij staalpassivering |
||||
Isolatie | Glas sintering/PTFE/PEI | ||||
Het hermetische Tarief van de Productlekkage | ≤1.01325×10-3Pa·cm3/s |
DE MANNELIJKE SCHAKELAARS HEBBEN VLOTTE GATEN (SB) VOOR GEMAKKELIJKE VERBINDING EN SCHEIDING, VERSTREKT HET BEPERKTE EINDE (LD) EEN GRAAD VAN TOEVOEGING EN TERUGTREKKINGSinspanning, EN (HET F-D) PUNT VEREIST EEN GROTE TOEVOEGING EN TERUGTREKKINGSinspanning. In blinde montagetoepassingen, wordt één schildschakelaar gewoonlijk aangewezen als onverwacht-achterinterface en andere als glijdende kokerinterface. Dit zorgt ervoor dat de kogeladapter in dezelfde schildschakelaar wordt verankerd blijft wanneer de verbinding die wordt losgemaakt. Het (F-D) punt en de beperkte einde (LD) interfaces hebben verschillende het koppelen en het loskoppelen respectievelijk krachten. LD wordt gewoonlijk geselecteerd als onverwachte interface voor PCB-steun of blinde passende toepassingen, terwijl F-D hoofdzakelijk wordt gebruikt voor kabelverbindingen die hoog behoud vereisen. De twee glijdende interfaces, maken droegen glad (Sb) en Mitt van de Vanger (cm), staat voor verminderde verbindingen in vergelijking met de snap-on interface toe. De interface leidt duw-binnen tot een het glijden verbinding die zich niet fysisch op het verwijzingsvliegtuig richt, die as en radiale misalignments toestaan. Sb en cm hebben van dezelfde het plakken/bevrijding kracht. Nochtans, wordt cm gewoonlijk gespecificeerd als schildconfiguratie in blinde geschikte toepassingen omdat zijn brede hulp van de inleidingsafkanting de kogel vangt en het in plaats leidt.

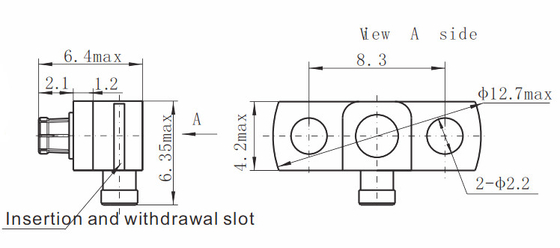

Gedetailleerde Tekening
Toepassing:
* Netwerk
* Satcom
* Computer/LANs
* Basisstation
* Openluchtfaciliteiten
* Automobiel
* De spronglijn treedt toe
* Basisfaciliteit
* Radar, microgolf
* Telecommunicaties
* Mobiel communicatiemiddel
* Instrumentatie
* Radio, het luchtsysteem van TV
Product Cataloge:
Rf-Adapter |
Golfgeleider aan Coaxiale Adapter |
Glas-aan-metaal Hermetische Verbindingen |
J30J reeksschakelaar |
Microgolf Roterende Verbindingen |
Rf-Kabelassemblage |
SMA/SSMA rf-Schakelaar |
SMP/SSMP rf-Schakelaar |
MCX/MMCX rf-Schakelaar |
De Schakelaar van TNC rf |
N Type rf Schakelaar |
De Golfschakelaars van BNC rf ConnectorMillimeter (2.4mm, 2.92mm) |
Verpakkingsdetails:
* Standaard de Uitvoerkarton
* Volgens de eisen van klanten
NOTA:
Wij hebben meer dan 10.000 types van SMPM-Schakelaar, als de schakelaar u gebruikt niet, alstublieft wordt gevonden ons met uw details contacteren.
