Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Naam van het product: | SSMP, SMPM, Minismp-Schakelaar | Geslacht: | Jack aan Jack |
|---|---|---|---|
| Materiaal: | Messing | Plateren: | Geplateerd goud |
| Impedantie: | 50Ω | Frequentiegebied: | DC~50GHz |
| Andere Namen: | Minismp, SMPM | Lichaamsstijl: | Rechtstreeks |
| Model: | SSMP-KK85 | ||
| Hoog licht: | Bullet RF-adapterconnector,SMP RF-adapterconnector,Mini Bullet SMP RF-connector |
||
Inleiding
SSMP is een miniatuur push-on RF coaxial connector, die de kenmerken hebben van klein volume (vergeleken met SMP), licht gewicht, breedband, enz.Gebruik voor het paar gebruik van board to board connectoren voor de situatie van modulaire intensieve montage en de stekker heeft twee interface vorm met een volledige aftrek en unthreaded gat.
| Elektrische kenmerken | |||||
| Impedantie | 50Ω | ||||
| Frequentiebereik | DC~50 GHz | ||||
| Nominale spanning | 170VRMS* | ||||
| Dielectrieken Spanningsweerstand | 500VRMS* | ||||
| Isolatieweerstand | ≥ 2000MΩ | ||||
| Centrale weerstand | Buitenste geleider | Normaal ≤ 3,5 mΩ, afdichting ≤ 5 mΩ | |||
| Centrale geleider | Normaal≤8mΩ, Afdichting≤30mΩ | ||||
| DC~18 GHz | 18 tot en met 26,5 GHz | 26.5~40 GHz | 40 tot en met 50 GHz | ||
| VSWR | ≤ 1.25 | ≤ 1.3 | ≤ 1.4 | ≤ 1.5 | |
Materiaal en mechanische kenmerken:
Centrale dirigent:
Man:Sn-P Brons/Kovar, verguld
Vrouwelijk:Berylliumbrons, verguld
Elastisch contact: Beryllium bronze Goud bekleed
Karosserie en andere metalen onderdelen: Messing/Kovar verguld

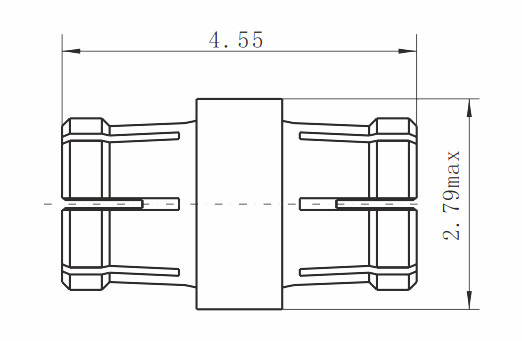

Producttekening:
Kenmerken:
- Hoger frequentiebereik tot 50 GHz
-SMPM (SSMP) is een subminiatuur, push-in micro-interface connector, die op grote schaal kan worden gebruikt op het gebied van telecommunicatie.
- De SMPM-serie omvat PC-montage, rechte en rechte hoek, 0,047-kabelconnectoren en verzegelbare flensmontage.
- Alle mannelijke connectoren zijn voorzien van een volledig concaaf of glad gat ontwerp om te voldoen aan uw voorkeur voor scheiding kracht.
Toepassing:
Hoogwaardige op maat gemaakte RF-kabelassemblageproducten voor micro- en millimetergolf-radio-zenderontvanger, antenne jumper, onderdelenverbinding en meer voor RF-test- en meetlaboratoria,robuust en volgens MIL-STD ontworpen, lucht- en ruimtevaart, telecommunicatie, fase stabiel, fase- en vertraging matching, buiten en harde omgeving en andere radiofrequentie toepassingen kunnen worden vervaardigd.
Gerelateerde producten:
| SSMP Vrouwelijke naar Vrouwelijke RF Adapter | Lange = 15,55 mm | Diameter = φ2,79 max |
| SSMP Vrouwelijke naar Vrouwelijke RF Adapter | Lange = 8,6 mm | Diameter = φ2,79 max |
| SSMP Vrouwelijke naar Vrouwelijke RF Adapter | Lange = 23,1 mm | Diameter = φ3.05 |
| SSMP Vrouwelijke naar Vrouwelijke RF Adapter | Lange = 8 mm | Diameter = φ2,79 max |
Fabriek en productielijn:
NB:
We hebben meer dan 10.000 soorten verbindingsproducten (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.),Neem contact met ons op met uw gegevens..
