De Mannelijke Schakelaar van de de Microfilm Rechte hoek rf van de 2 gatenflens van SMP
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Lichaamsmateriaal: | messing | Impedantie: | 50 Ohm |
|---|---|---|---|
| Kleur: | Verguld | Lichaamsstijl: | Direct |
| Type: | De mannelijke rf Adapter van SMP | Zet Methode op: | Blind Mate Floating Mount |
| Geschat weersta voltage: | 170VRMS* | Gemiddelde druk: | 500VRMS* |
| Markeren: | Verbind rf-Schakelaaradapter onderling,De Vrouwelijke rf Adapter van SMP,0.32mm rf Kabeladapters |
||
De Mannelijke Schakelaar van de de Microfilm Rechte hoek rf van de 2 gatenflens van SMP
SMP-de schakelaars, of sub-miniature duw-op schakelaars, worden typisch gebruikt in high-density, blind-partnersystemen die tot 40 GHz van gelijkstroom in werking stellen.
Elektronische Xi'an de Elite biedt momenteel een waaier van SMP getelegrafeerde hefboomschakelaars aan, met kabelgolfplaat en gesoldeerde opties. Onze SMP-schakelaars kunnen ook worden gebruikt aangezien PCB-de raad-aan-raad met hefboom-aan-hefboom adapters onderling verbindt.
| Algemene Specificatie voor SMP-Schakelaaradapter | ||||
|
Impedantie
|
50Ω
|
|||
|
Frequentiegebied
|
DC~40GHz
|
|||
|
Nominale spanning
|
170VRMS (bij overzees - niveau)
|
|||
|
Diëlektrica voltage-Weerstand
|
500VRMS (op zee leavel)
|
|||
|
Isolatieweerstand
|
≥5000MΩ
|
|||
|
|
Buitenleider
|
normal≤2.5mΩ, hermetisch verzegelde ≤4mΩ
|
||
|
Centrumleider
|
normal≤6mΩ, hermetisch verzegelde ≤26mΩ
|
|||
| Frequentiegebied | DC~18GHz | 18~26.5GHz | 26.5~40GHz | |
| VSWR voor rechte verbindingslijn |
≤1.25
|
≤1.3 | ≤1.5 | |
| VSWR voor juiste engelenschakelaar | ≤1.3 | |||
| VSWR voor adapter | ≤1.2 | ≤1.3 | ≤1.5 | |
| Andere | ≤1.3 | |||
| Centrumleider | Mannetje |
Brons Sn-p
|
geplateerd goud | |
| Wijfje |
berylliumbrons
|
geplateerd goud | ||
|
Elastisch Contact
|
berylliumbrons
|
geplateerd goud | ||
|
Shell en andere Metaaldelen
|
gouden geplateerd messing, gepassiveerd roestvrij staal
|
|||
|
Isolatie
|
glas sintering/PTFE/PEI
|
|||
|
Lekkagetarief voor
hermetisch verzegelde schakelaar
|
1.01325×10-3 pa·cm3 /s
|
|||

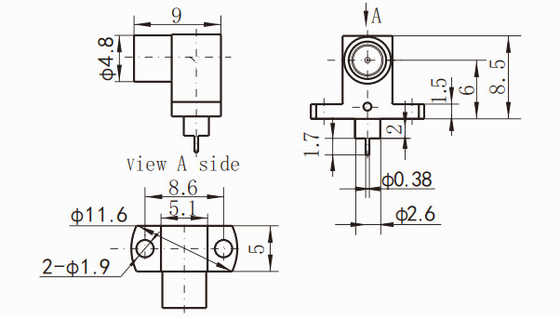

Overzichtstekening van de Mannelijke Schakelaar van de de Microfilm Rechte hoek rf van de 2 gatenflens van SMP
De verwante Vrouwelijke Schakelaar van SMP
1.
2.
3.
4.
Opzettende methode:
NOTA:
Er zijn meer dan 1.000 types van de vrouwelijke mannelijke adapters van SMP voor keus, als het product u gebruikt niet wordt gevonden,
tevreden om ons voor volledige catologs te contacteren. De douanedimensies wordt goedgekeurd.
Productcategorie:
1. Rf-Schakelaars, Adapters (gelijkstroom aan 110GHz)
2. De Kabelassemblage van rf & van de Golfgeleider
3. Golfgeleider om Adapters te overhalen
4. De geïntegreerde Schakelaars (van RF&DC)
5. Micro- Rechthoekige Schakelaar (J30J, Micro- D-Sub)
6. Glas-aan-metaal Hermetische Verbindingen, Kopballen, Feedtru (rf & gelijkstroom)
7. Microgolf Roterende Verbindingen
8. ODM Producten
