Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Productnaam: | Mannelijke Beperkte de Klink hermetisch Verzegelde Schakelaar van SMP | Frequentiegebied: | DC~40GHz |
---|---|---|---|
Impedantie: | 50Ω | Schakelaarreeks: | SMP |
Geslacht: | Mannetje | Shell Material: | Kovar 4j29 |
Glas: | 7052 7070 | Hermecity: | ≤1.01325×10 - ³ Pa.cm ³ /s |
Hoog licht: | Mannelijke Rechte hoekrf Schakelaar,De hermetische Schakelaar van SMP rf,De Kabelschakelaar van de rechte Lijnbeëindiging rf |

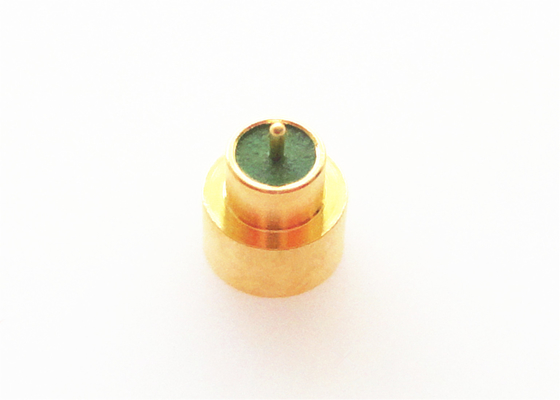

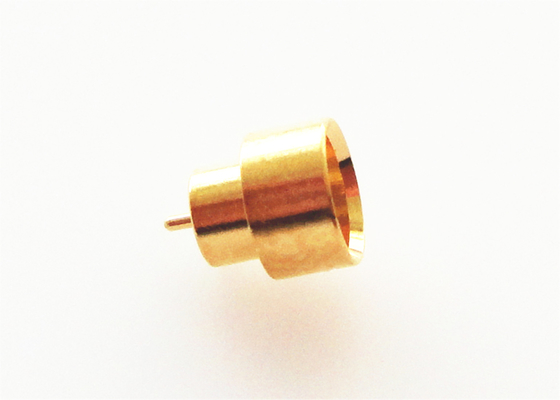

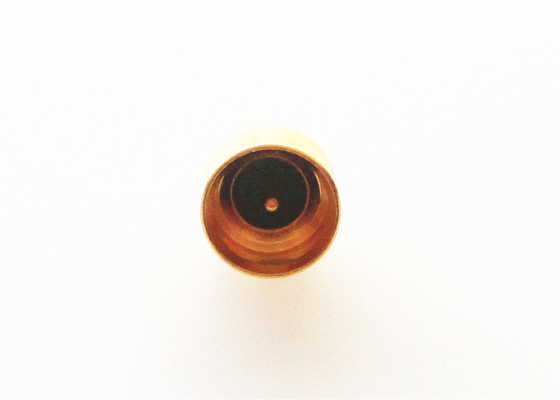

Verzegelde de Mannelijke Beperkte Klink van SMP hermetisch de Microfilmterminal van de Schakelaargehechtheid
SMP is een sminiature duw- of onverwachte koppelingsrf coaxiale schakelaar, die de karakters van kleine grootte, lichtgewicht, uitstekende seismische prestaties en wijd werkende breedband, enz. heeft. Zijn werkende frequentie tot 30GHz (ons product van SMP-schakelaar kan 40GHz bereiken) en de stop heeft drie interface vorm-volledige klink, droeg de beperkte klink en vlot (omvattend met het remmen). PCB zetten op, zet op de kabel en in-series verstrekken de adapters een interconnect oplossing voor raad-aan-raad, blinde partner en rek-en-paneeltoepassingen terwijl het handhaven van pakketdichtheid. Ben van toepassing want situatie met het vereiste van hoge betrouwbaarheids modulaire intensief installeer.
Specificatie
Elektrokenmerken | ||
Impedantie | 50Ω | |
Frequentiegebied | DC~40GHz | |
Nominale spanning | 170VRMS* | |
Isolatieweerstand | ≥2000MΩ | |
Diëlektrica voltage-Weerstand | 500VRMS* | |
Centrumweerstand | Buitenleider | ≤4mΩ |
Centrumleider | ≤26mΩ | |
VSWR | ≤1.3 | |
Materiële & Mechanische Kenmerken | ||
Centrumleider | Mannetje | Sn-p Brons, geplateerd goud |
Wijfje | Berylliumbrons, geplateerd goud | |
Elastisch Contact | Berylliumbrons | Geplateerd goud |
Shell en andere Metaaldelen | Messingsroestvrij staal | Goud geplateerde Passivering |
Isolatie | Glas sintering/PTFE/PEI | |
Het hermetische Tarief van de Productlekkage | 1.01325×10- ³-Pa·cm ³ /s |
Gedetailleerde Tekening
ModelNo. | L | D | Interface | Nota |
SMP (M) - JHD | 1.6 | 0,39 | beperkte klink | interface deepth 1.7mm, hermetisch |
SMP (M) - JHD-S | 1.6 | 0,39 | vlot droeg | interface deepth 1.7mm, hermetisch |
SMP (M) - JHD-F | 1.6 | 0,39 | volledige klink | interface deepth 1.7mm, hermetisch |
SMP (M) - JHD-Y1 | 1.6 | 0,39 | beperkte klink | interface deepth 1.7mm, hermetisch, |
SMP (M) - JHD26-S | 0,8 | 0,3 | vlot droeg | interface deepth 1.7mm, hermetisch |
SMP (M) - JHD42-S | 2 | 0,39 | vlot droeg | interface deepth 1.7mm, hermetisch |
SMP (M) - JHD51 | 1.2 | 0,39 | beperkte klink | interface deepth 1.7mm, hermetisch |
SMP (M) - JHD51-S | 1.2 | 0,39 | vlot droeg | interface deepth 1.7mm, hermetisch |
SMP (M) - JHD54 | 1.1 | 0,39 | beperkte klink | interface deepth 1.7mm, hermetisch |
SMP (M) - JHD54-S | 1.1 | 0,39 | vlot droeg | interface deepth 1.7mm, hermetisch |
SMP (M) - JHD63 | 2.5 | 0,39 | beperkte klink | interface deepth 1.7mm, hermetisch |
SMP (M) - JHD153 | 1 | 0,39 | beperkte klink | interface deepth 1.7mm, hermetisch |
Eigenschappen en Voordelen
Geplateerd goud |
Sub-miniature |
Gelijkstroom aan 40 GHz |
Compacte grootte |
Duw-op of onverwachte koppeling |
De volledige klink, Beperkte klink en Vlot droeg |
PCB & de kabel zetten schakelaar op |
Mannetje en Wijfje, rechtstreeks en Rechte hoekkeus |
De kabel zet versies voor zowel flexibele als semi-rigid kabelmaterialen op |
Het normale type en hermetisch, Flens zet & draad-in Onderstelkeus op |
Toepassingen
- Antennesbreedband
- Telecommunicaties
- Instrumentatie
- Gefaseerd - serieantennes
- De raad-aan-raad verbindt onderling
